4.7 供料器的更换

供料器上预先安装料带。料带的安装方法请参照 FUJI 智能供料器手册。

4.7.1 供料器更换向导画面

供料器更换向导画面分为「详细显示」与「一览显示」2 种。总之都要在显示的料槽上搭载供料器。

显示料槽一览的方法是点击 [ 搭载供料器信息 ] 按键，等到画面切换后再点击 [Unusable] 按键。

备注

请根据向导画面进行供料器的更换。还可以在生产中进行供料器的更换。

30SYS-0930-S

䈜㓼ᱴ⽰

䈜㓼ᱴ⽰

ᯏ″

1R

ᯏታ人઀ᰬ䰪

PLQ

בᯏᒩਦ

1R

ᯏ″⣬ᘷδഴḽᱴ⽰ε

בᯏಞ੃

䘷ᯏ䰪䐓

ᯏᑜᇳᓜ

䭏䈥㕌⸷

ሲⴌ㊱ශ

ᯏㄏ⌞䀙

ᯏ″ؗᚥ

ᯏ″

1R

בᯏᒩਦ

1R

ᯏ″⣬ᘷ

䘷ᯏ䰪䐓

ᯏᑜᇳᓜ

ᯏㄏ⌞䀙

ᯏ″ؗᚥ

Error feeder

ᇂᡆ

בᯏಞؗᚥ

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

92 AIMEX III/AIMEX IIIc 系统手册

4.7.2 供料器的卸下和安装

使用 Verify 功能时需要将供料器与料卷的关系确定。请参考主系统的手册。

请将供料器更换侧的操作权设置为有效并进行以下作业。

1. 操作画面内显示为红框的料槽内搭载的供料器需要更换或确认。

2. 卸载供料器。星系卸载方法请参考「3.12 从料站托架上拆除供料器」。

3. 将装有新元件的供料器搭载到料槽上。详细的搭载方法请参考「3.11 在料站托架上安装供料器」。

30SYS-0931

30SYS-0142

30SYS-0143E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

4. 搭载了供料器的料槽前方显示出 [ 搭载供料器 ] 按键。请点击 [ 搭载供料器 ] 按键。

备注

使用 Verify 功能时，不需要该操作。

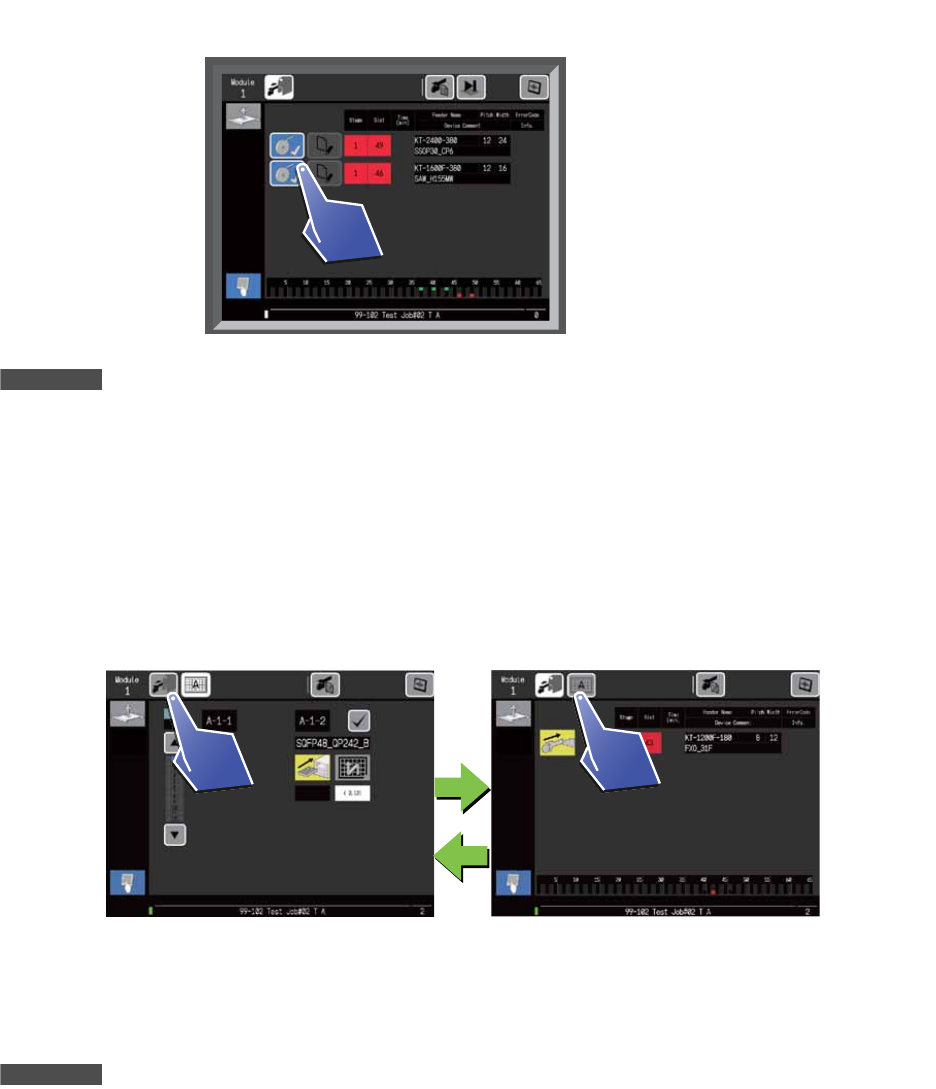

4.7.3 连接了料盘单元 -LTW(2) 模组的向导画面
