5. 生产 SYS-AIMEX3C-007S0 166 AIMEX III/AIMEX IIIc 系统手册 4. 请将锁扣上锁。 5. 上述操作只适用于料盘单元 -LTW2。料盘单元 -LTW 时，请捏住提纽将料盘托盘压下去。 6. 请关闭正面安全门并按 [COMPLETE] 按钮。备注请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。 30SYS-0962 30SYS-0737S ᠬᶊᣵഫ ᤣ᠟ 30SYS-0…

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

165

将料盘元件插入料槽。

1. 将料盘搭载到料盘托盘上。

2. 奖托盘插入空的料槽内。

备注

请将托盘安静地插入料槽，插入时避免料盘与料槽碰撞。

备注

不能插入排出专用的料槽内。如果将托盘插入排出专用的料槽内，操作画面上将显示请取出的指示。

备注

除了排出专用的料槽以外，可以插入任何一个空料槽内。如果插到料尽预定料盘的上面，则能够有效的进行次料站的切换。

3. 请再 KIT Handy 或者 KIT Manager 上进行「料盘箱回避预告时间」的确认。如果还有需要搭载的料

盘，请重复操作从元件验证到上一步的操作。

6<66

᭭Ⲭᠬᶊ

ࡃ᭭ῑ

᭭Ⲭ





6<66

᭭Ⲭᠬᶊ

6<66

⫳ѻ⫼᭭Ⲭㆅ

ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ

䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙Ǆ

㸹ܙ⫼᭭Ⲭㆅ

ᥦߎ

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

166 AIMEX III/AIMEX IIIc 系统手册

4. 请将锁扣上锁。

5. 上述操作只适用于料盘单元 -LTW2。料盘单元 -LTW 时，请捏住提纽将料盘托盘压下去。

6. 请关闭正面安全门并按 [COMPLETE] 按钮。

备注

请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。

30SYS-0962

30SYS-0737S

ᠬᶊᣵഫ

ᤣ᠟

30SYS-0963

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

167

批量进行料盘元件的补充

料盘的次料站补充是一款在需要补充料盘元件时，对于包括下一个料尽预告在内的所有料盘进行整体补充

的功能

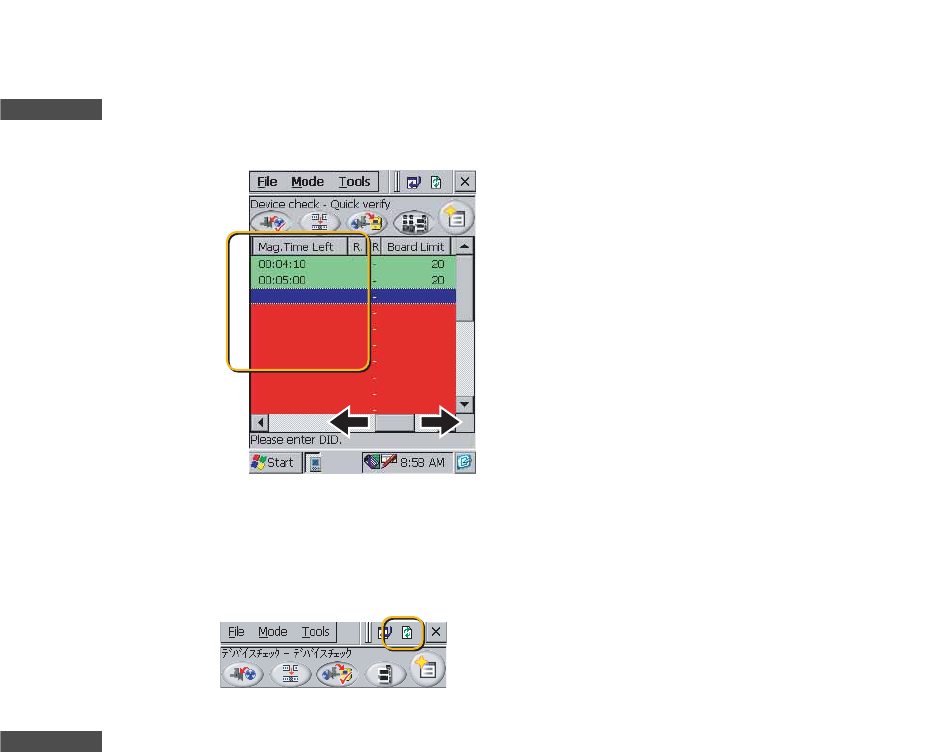

KIT Handy 时

1. 请打开元件状态列表或料站确认画面。

2. 请确认料盘箱会不预告时间。显示每种元件到下次补料为止的时间。

备注

利用排序功能可以进行降序、升序的排列。

3. 请对相应的料盘进行验证然后插入空料槽内。

4. 点击 KIT Handy 的显示更新按键，更新料盘箱回避时间的显示。

备注

KIT Handy 的纤细使用方法请参考「Nexim 使用说明书」。使用 Fujitrax 时，请参考「Fujitrax Verifier 用户手册」的「3.KIT Handy 的操作

方法」。

01SYS-0502E

01SYS-0503J
