SYS-AIMEX3C-007S0 10. 更新软件版本 AIMEX III/AIMEX IIIc 系统手册 323 10. 更新软件版本 此处，说明机器的控制软件和 各种单元软件的版本更新方法。 10.1 更新控制软件版本 机器的控制软件的版本更新方 法有 2 种。 a. 如果使用辅助软件时，当机器处在 可以版本更新的状态时，任 何时候都可以进行控 制软件的 版本更 新。这时，Fuji Flexa 中 作为 AIMEX 系列被设定的所…
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
322 AIMEX III/AIMEX IIIc 系统手册
关于属性栏中的项目
属性栏中所显示的各项目的含义如下所示。
1676
+HDGQXPEHU
ᡶ࡚ᇐⲺᐛ֒ཪⲺᐛ֒ཪਭ⸷δȽεȾ
фᡶ࡚ᇐⲺ੮౪փ㖤ሯᓊⲺ੮౪ཪ,'δ$Њ/εȾ
↙ᑮᰬѰɇ2.Ɉθᔸᑮᰬᱴ⽰䭏䈥㕌⸷Ⱦ
,36ⲺരԬ⡾ᵢȾ
,36ᮽԬⲺ⡾ᵢȾ
ᵰಞ䖥ԬⲺ⡾ᵢȾ
*HQHULF
0HDVXUHPHQWUHVXOW
9HUVLRQ
+ROGHU,'
5HVXOW
,36VRIWZDUHYHUVLRQ
)LOHYHUVLRQ
6RIWZDUHYHUVLRQ
)LOHYHUVLRQѰᰬуᱴ⽰Ⱦ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 10. 更新软件版本
AIMEX III/AIMEX IIIc 系统手册
323
10. 更新软件版本
此处，说明机器的控制软件和各种单元软件的版本更新方法。
10.1 更新控制软件版本
机器的控制软件的版本更新方法有 2 种。
a. 如果使用辅助软件时，当机器处在可以版本更新的状态时，任何时候都可以进行控 制软件的版本更
新。这时，Fuji Flexa 中作为 AIMEX 系列被设定的所有控制软件在不变更模组功能设定下可以同时
进行版本更新。
b. 另外，如果使用 AIMEX-2S 的 VersionUp 时，需要分别对基座重复进行控制软件的版 本更新。升级
后的及其公那个设置返回到初始设置。
10.1.1 使用辅助软件时
使用辅助软件更新控制软件的版本时，需要在安装有辅助软件的 PC 上预先安装控制软件。
1. 将更新后的机器的主电源开关处在 ON，并且模组没有在进行生产或者没有 进行特殊的处理。
2. 请将操作画面切换成手动模式后再进行软件加载。
3. 请从指令菜单中选择 [Diagnostics] 指令。
4. 请点击开始按键。工作头上搭载吸嘴时，工作头上的吸嘴将自动回收到吸嘴置放台内。
01SYS-1070
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
10. 更新软件版本 SYS-AIMEX3C-007S0
324 AIMEX III/AIMEX IIIc 系统手册

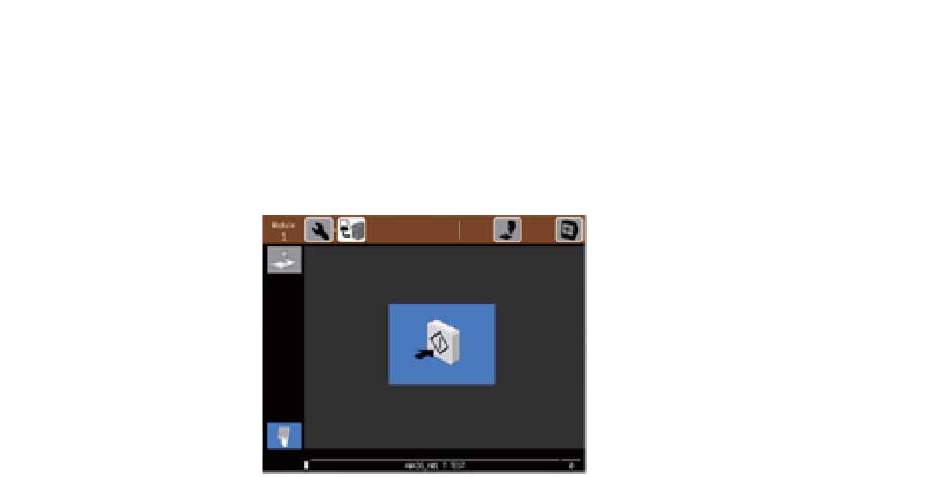

5. 请确认操作画面上是否显示以下的示意图。

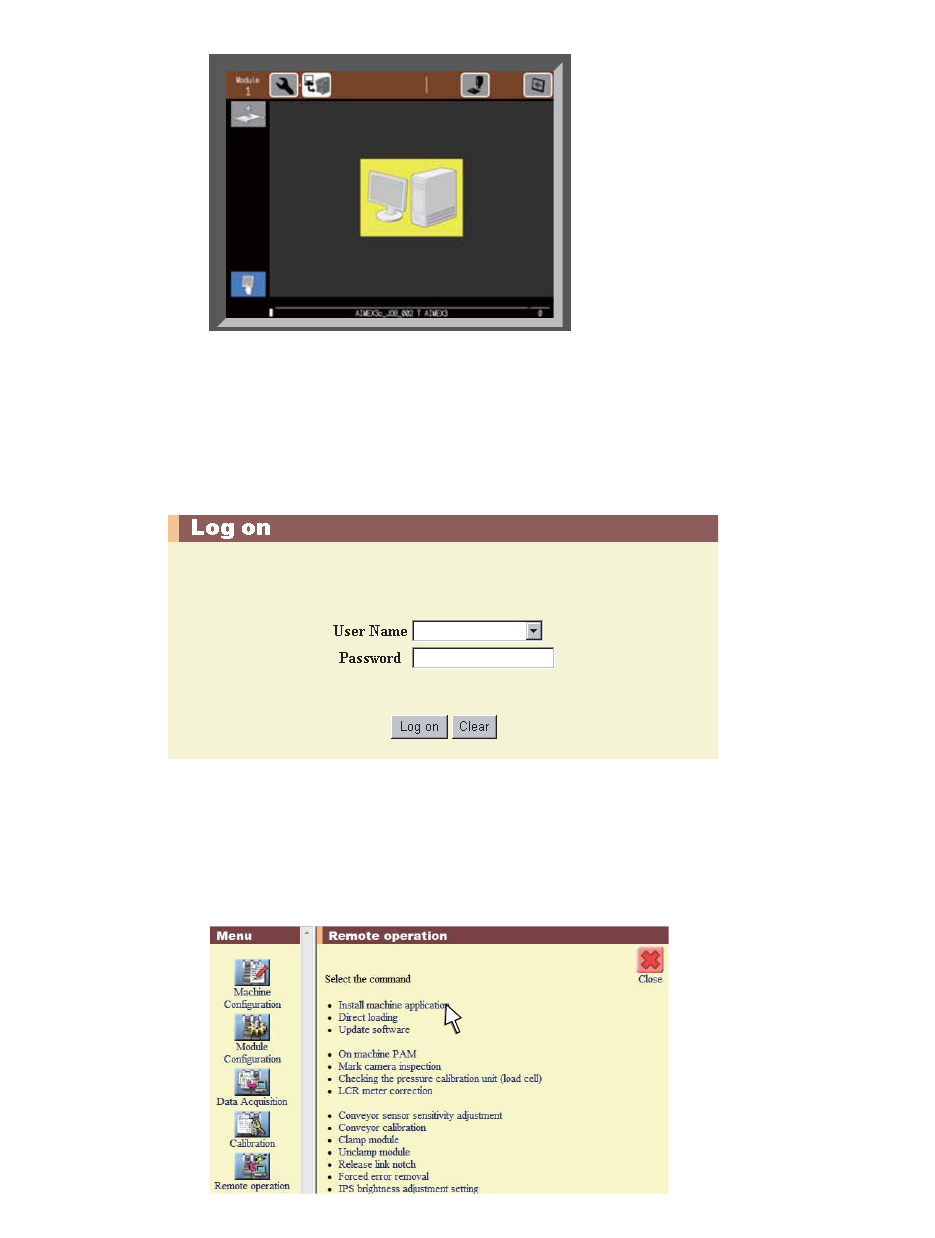

6. 请启动辅助软件，显示在线监视器。
7. 请再监视画面上点击需要升级的机器，然后画面会变为机器辅助软件的注册画面。
8. 直接输入用户 ID 或从选择框内选择 ID。
9. 输入用户密码然后点击 [ 注册 ]。显示菜单画面。
10. 选择所有的模组，单击 [Remote operation]。
11. 单击 [Machine Application Installation]。
12. 指定新版本，单击 [Start updating]，就会开始安装。
30SYS-1090
30SYS-0344E
42SYS-0152-E
