5. 生产 SYS-AIMEX3C-007S0

180 AIMEX III/AIMEX IIIc 系统手册

5.6.3 有效利用供应预约功能时

根据机器的向导画面，能够高效率地进行料盘单元 -M 的元件补充即使取消机器的向导，通过按下

[SUPPLY PARTS] 按钮也能够高效率地进行元件补充。请在以下的情况下利用本功能。

• 操作员暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。

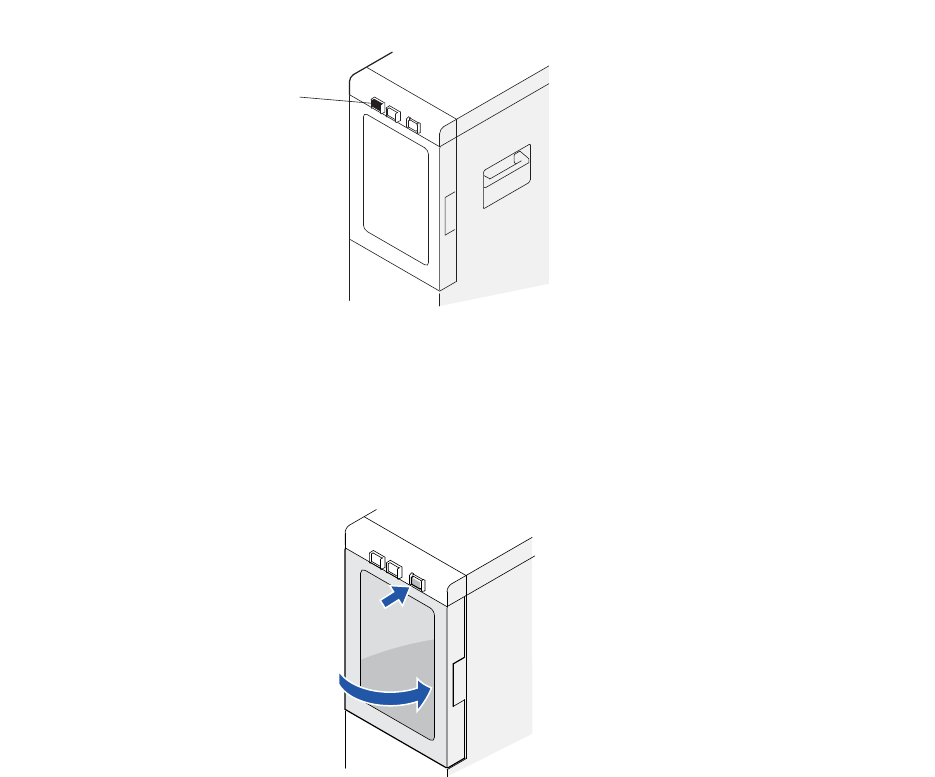

1. 在自动运转中，请按下 [SUPPLY PARTS] 按钮。[SUPPLY PARTS] 按钮开始闪烁。

2. 显示安装画面。料盘单元 -M 进行回避动作，处于能够进供料的状态。

3. 打开正面安全门搭载料盘。搭载方法请参考「5.6.1 向导画面和补充步骤（Verify ON 时）」或

「5.6.2 向导画面和补充步骤（Verify OFF 时）」。

4. 请关闭正面安全门并按 [COMPLETE] 按钮。

6<66

6833/<3$576ᣝ䪂

30SYS-0179

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

181

5.7 多功能生产运用（AIMEX-3）

多功能生产指在双机械手机器的 Said1、Said2 两侧，各机械手独立贴装电路板的运用方法。

使用该功能时，需要满足以下条件。

• 机器必须是双搬运轨道规格。

• 每条通道都有生产 Job 被传输。

除此之外，关于多功能生产的详细说明请参考收录于「AIMEX_ 多功能生产运用手册」。

5.7.1 操作画面

主画面显示的操作向导与一般生产时的画面相同。但是状态区的显示会发生变化，以下是详细区别。

关于状态区的显示

状态区与一般生产时相同，用于显示各侧的生产形态。

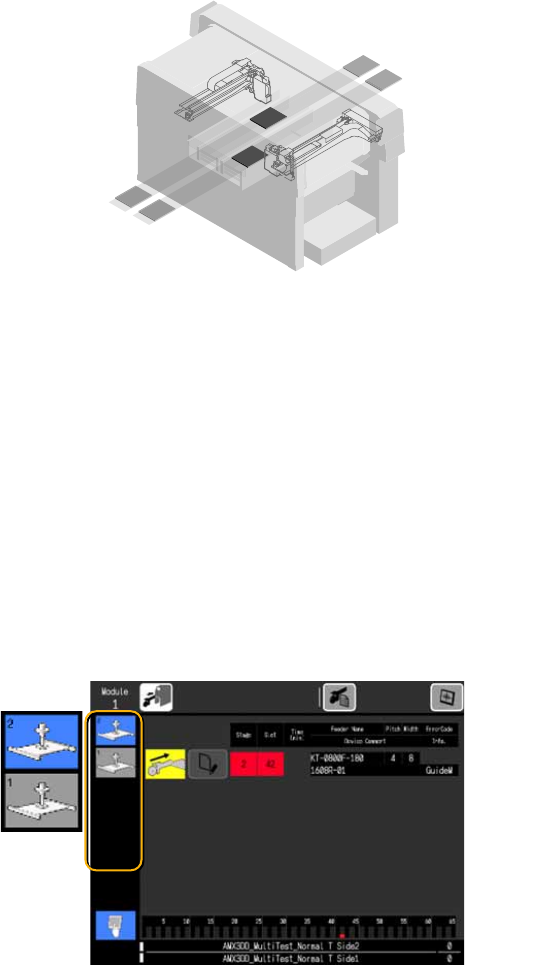

• 示意图内的数字表示为 Said 的号码。

• 背景为蓝色的示意图表示为持操作权侧。上图所示的供料器补料画面是 Said2 的向导。

• 请利用 [ENABLE/LOCK] 按钮进行操作权的切换。

30SYS-1123

30SYS-1124

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

182 AIMEX III/AIMEX IIIc 系统手册

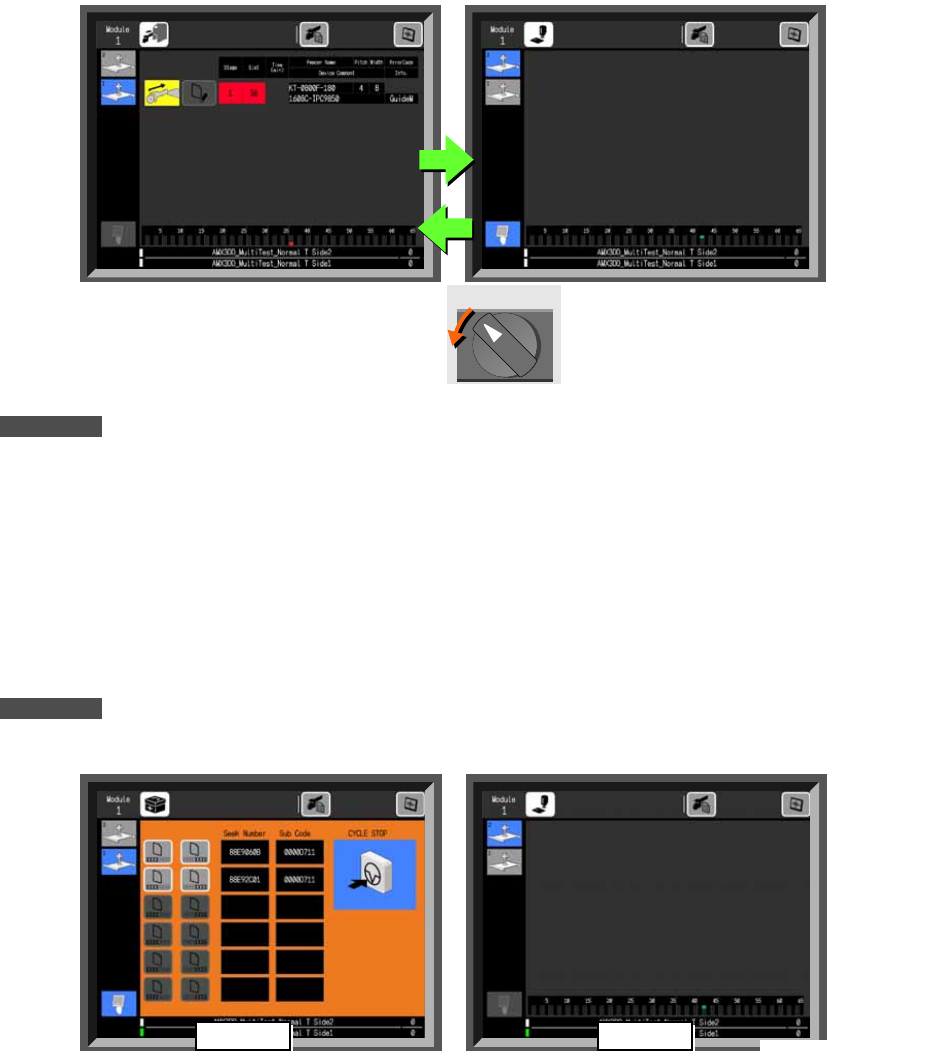

关于操作画面的切换

请将操作面板的 ENABLE/LOCK 按钮旋转到 ENABLE 侧。调节该旋钮能够切换操作权。

备注

此处为 Said1 的供料器补料向导与 Said2 继续生产的画面。

5.7.2 运用时的异常与对策

本小节对运用多功能生产时的异常画面以及画面操作进行说明。

1. 在发生异常侧的操作画面上将显示异常时的向导。点击错误详细显示按键能够确认错误信息。

备注

未发生异常 Said 的通道将继续生产。

30SYS-1125

LOCKENABLE

Side 1 Side 2

30SYS-1126
