1. 安全指南 SYS-AIMEX3C-007S0 20 AIMEX III/AIMEX IIIc 系统手册 1.6 紧急停止按钮发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置请参照下图。 30SYS-0871 oNnLLVIq oNnLLVIq Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U Downloaded at 201…

SYS-AIMEX3C-007S0 1. 安全指南

AIMEX III/AIMEX IIIc 系统手册

1.5 其他注意事项

1.5.1 有关使用机器时的注意事项

1.5.2 关于线性马达的废弃

在线性马达的定子上，使用了非常强有力的磁铁。废弃线性马达时，需要进行以下的脱磁处理。委托废弃

专业人员时，请务必包含脱磁处理一起委托。

• 请在拆下定子之前，务必切断机器的电源。

• 请在拆下定子之前，确保没有磁性体的放置场所。

• 请在拆下的定子上用纸 · 木头等厚 20mm 以上的非磁性材料覆盖。

• 请绝对不要分解拆下了的定子。

• 将定子以 330 ℃以上加热 ( 脱磁处理 )1 小时以上后，将其冷却后就按原样作为工业废料进行处理。

注意

请不要在传感器被拆除或失效的状态下运转机器。

• 此时联锁功能不能正常动作。会导致机器各部分干涉及破损。

接触电器回路的电路板时，请配戴防静电腕带。

• 有可能损伤待电器回路的电路板。

• 请务必将防静电带连接在接口 (EARTH BONDING POINT) 上。

用手移动贴装工作头时，请注意不要按压定位相机单元。

• 有可能导致相机位置偏移，影响贴装精度。

在机器的一次电压侧，请连接电压 AC 200V ～ 230V±10%，50/60Hz 的电源。

• 范围外的电压有可能导致机器不能正常动作、损伤机器。

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

1. 安全指南 SYS-AIMEX3C-007S0

20 AIMEX III/AIMEX IIIc 系统手册

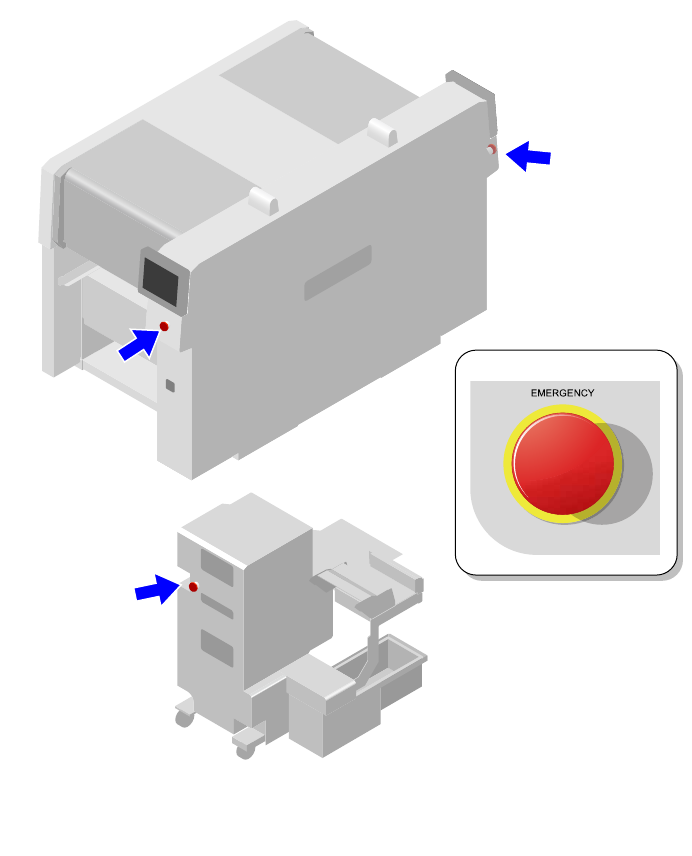

1.6 紧急停止按钮

发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置请参照下图。

30SYS-0871

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 1. 安全指南

AIMEX III/AIMEX IIIc 系统手册

1.7 关于闭锁

在操作或维修保养机器时，非操作人员不能打开机器的电源和气源称为「闭锁」。多个操作人员同时进行

操作时，为了防止因为机器操作错误所引起的事故，每个操作人员都须熟悉下面的闭锁步骤。

1.7.1 如何实施闭锁

准备市场上出售的挂锁 (2 个 ) 和标签，所有操作人员准备好记录自己名字的标签。

1. 切断机器的电源。

2. 将总电源开关旋转到 OFF 位置。

3. 请先拉出红色拉杆，然后再将挂锁锁在拉杆的通孔上。请开始作业的人员都将写有各自名字的标签绑

在挂锁上。

备注

带有标签后可以知道有关人员正在作业，此时绝不可以解锁。

01SYS-0630

OFF

01SYS-0632

OFF
