Aimex3C系统手册.pdf - 第81页
SYS-AIMEX3C-007S0 4. 生产准备 AIMEX III/AIMEX IIIc 系统手册 65 4.3 Job 的切换 换线前需要先将预约 Job 上传到机器内。关于 Job 的传输方法请参考 「Nexim 使用说明书」 。 备注 主系统使用的是 Fuji Flexa 时，请参考 「AIMEX 系统编程手册」 。 4.3.1 Job 切换画面 • 预约 Job 名显示栏的第 1 行表示通道 1 的 Job，第 2 行表示通…
4. 生产准备 SYS-AIMEX3C-007S0
64 AIMEX III/AIMEX IIIc 系统手册
操作方法
1. 选择需要设置的项目。
2. 需要换线时，显示为更换向导画面。不需要换线时，显示为设置信息画面。
备注
上图为选择了 「吸嘴更换」的画面。
需要换线时，请按照向导进行更换作业。
A 更换向导画面
B 设置信息画面
30SYS-0912
30SYS-0913
A
B
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
65
4.3 Job 的切换
换线前需要先将预约 Job 上传到机器内。关于 Job 的传输方法请参考 「Nexim 使用说明书」。
备注
主系统使用的是 Fuji Flexa 时，请参考 「AIMEX 系统编程手册」。
4.3.1 Job 切换画面
• 预约 Job 名显示栏的第 1 行表示通道 1 的 Job，第 2 行表示通道 2 的 Job。
• 点击画面上方的 [ 换线信息 ] 按钮或 [ 生产 ] 按钮，将会取消此次换线。
30SYS-0914-S
JobNameLane2_T_00
JobNameLane1_T_00
人㓜-RE
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
66 AIMEX III/AIMEX IIIc 系统手册

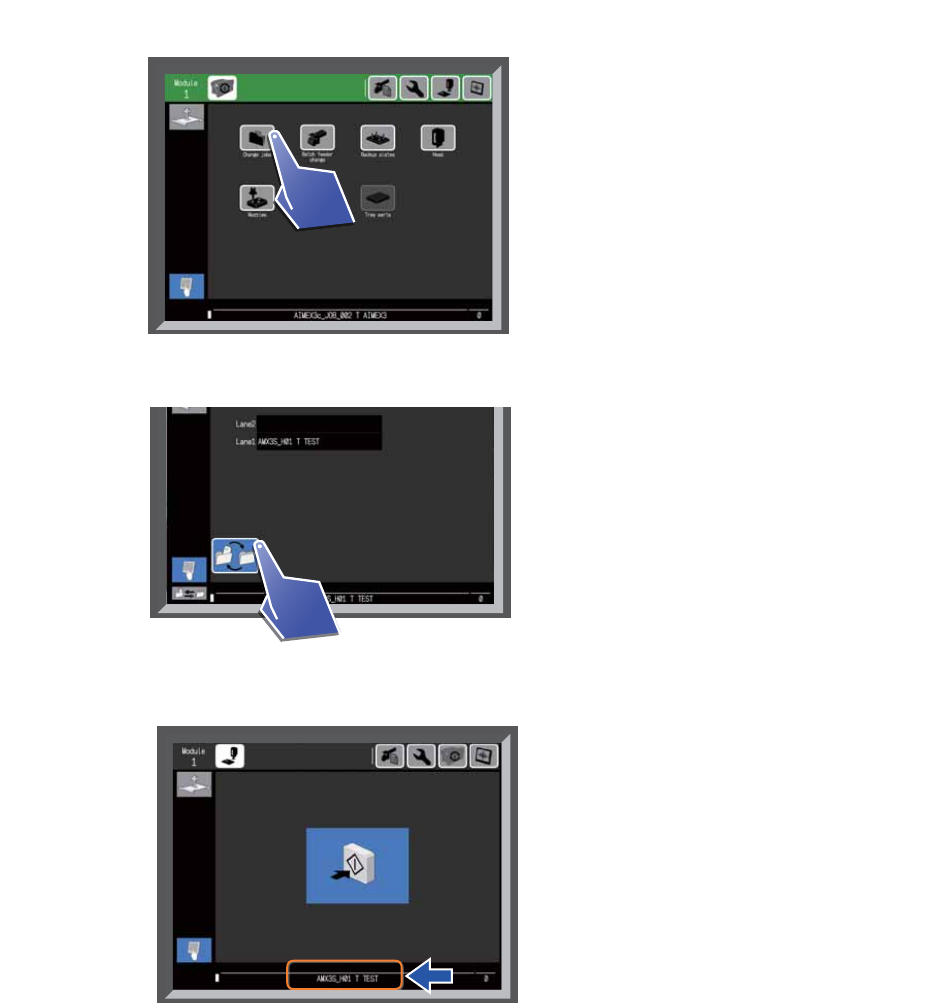

4.3.2 Job 的切换方法
1. 请选择 [Change jobs] 菜单。
2. 显示 Job 切换画面。点击 [Job 切换 ] 按钮。
3. 完成 Job 的切换。
30SYS-0915
30SYS-0916
30SYS-0917
oNnLLVIq
oNnLLVIq
