Aimex3C系统手册.pdf - 第297页

SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法 AIMEX III/AIMEX IIIc 系统手册 281 9.2 NetworkSetting 使用该软件，可以变更基座的当前网络设定。为了变更到网络上的合适的 IP 地址，在变更 IP 地址之前，需要知道当前的 IP 地址。使用软件工具的 NetworkSe tting，可以变更机器的当前网络设定。 9.2.1 网络设定的变更 1. 将软件 DVD 插入驱动器…

9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0

280 AIMEX III/AIMEX IIIc 系统手册

9.1 Image Viewer

使用这个软件可以显示及检查从机器处取得的影像处理结果。

9.1.1 安装 Image Viewer

1. 将收录有软件的光盘插入光盘驱动器中。

2. [Welcome to Software Installation] 画面自动启动。如果没有启动，请双击光盘内的

[PMemu.exe]。

3. 请从 [ 管理电脑终端用 ] 的菜单中选择 [ 安装管理电脑终端用的支持工具 ]。

4. 在安装组件的选择画面中，勾选 [ViewerSoft] 后，单击 [Next]。软件被安装，显示最后的步骤。

5. 单击 [Finish]，结束安装。

9.1.2 通过 Image Viewer 检查影像

1. 在 [Start] 菜单上，指向 [Programs] 后显示出 [ImageViewer]。选择 [ImageViewer] 后，打开

[ImageView]。

2. 在 [File] 菜单上选择 [Open]。

3. 指定从机器处下载的影像文件的目录。

4. 双击对象文件，在画面上显示出影像文件。

备注

软件安装后，双击下载的影像文件后，可以打开 Image Viewer 内的影像。

5. 在 [Image] 菜单上单击 [Tablet Display] 后，变为影像处理结果和信息显示画面。

6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。

7. 完成元件检查后，在 [file] 菜单上单击 [Exit]，关闭 Image Viewer。

NXTST0001E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法

AIMEX III/AIMEX IIIc 系统手册

281

9.2 NetworkSetting

使用该软件，可以变更基座的当前网络设定。

为了变更到网络上的合适的 IP 地址，在变更 IP 地址之前，需要知道当前的 IP 地址。使用软件工具的

NetworkSetting，可以变更机器的当前网络设定。

9.2.1 网络设定的变更

1. 将软件 DVD 插入驱动器中，从资源管理器中启动 DVD。

2. 双击 [AIMEX]，打开文件夹。

3. 启动 NetworkSetting.exe。

4. 根据需要输入要变更网络设定的基座的 IP 地址，单击 [OK]。

备注

在不知道现在机器的 IP 地址是，请在任意一台模组上利用手动模式的信息指令，显示机器现在的 IP 地址。

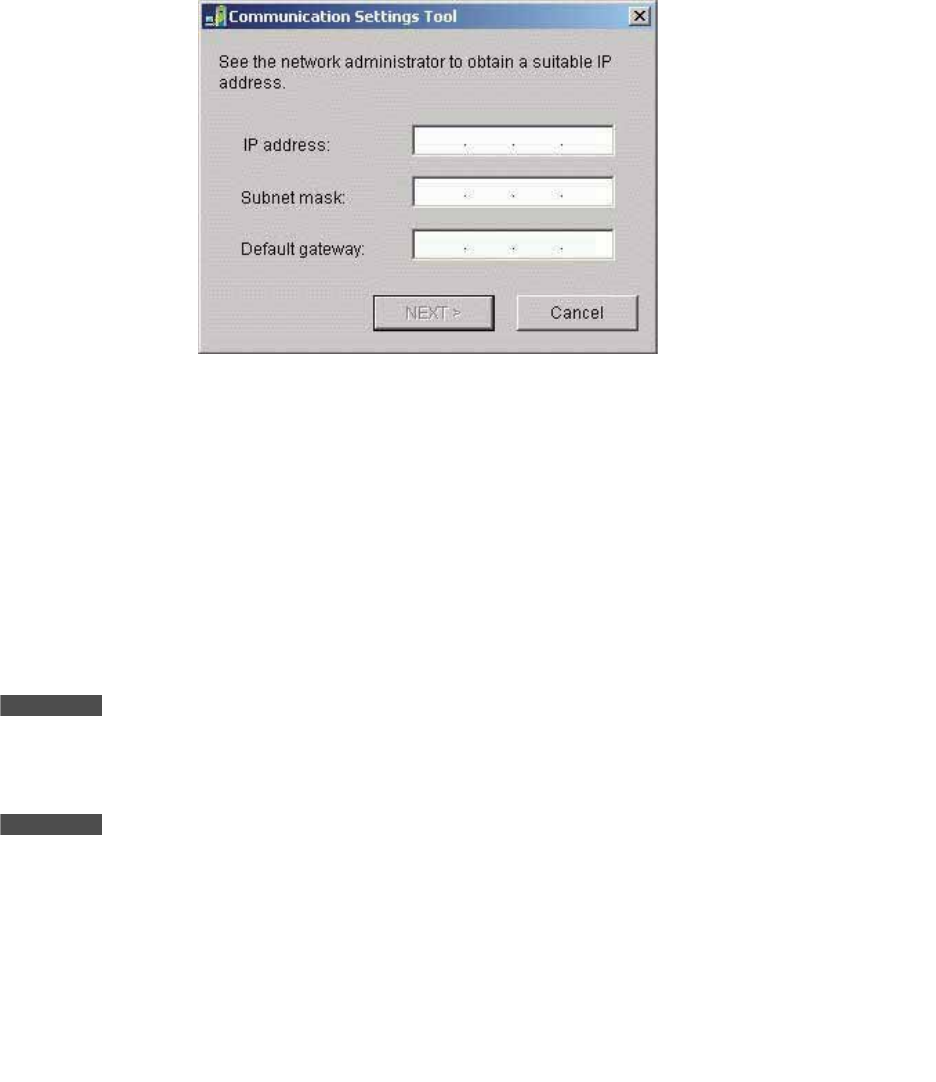

5. 在各自相应的文本框内指定新建 IP 地址、子网掩码以及默认网关，单击 [ NXTE]

备注

即使这些项目的设定没有必要变更，也必须请重新输入当前使用值。

6. 指定主电脑名使用域时，也请输入域信息。

7. 单击 [NEXT]。

8. 使用 DNS 服务器时，在相应的文本框中指定替代的 DNS 服务器。

9. 所有的设定结束后，单击 [OK] 后，新的设定就会被传输给机器。

10. 重新启动机器，使新的网络设定变得有效。

NXTST0002E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0

282 AIMEX III/AIMEX IIIc 系统手册

9.3 VersionUp

使用辅助软件无法更新机器控制软件时，使用该软件可以将当前机器的版本变更到光盘的版本。在进行版

本更新时，需要知道基座当前的 IP 地址。

操作方法请参照「10.1.2 使用 VersionUp.exe 时」。

NXTST0003E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
