5. 生产 SYS-AIMEX3C-007S0 164 AIMEX III/AIMEX IIIc 系统手册 3. 请从排出专用的料 槽中取出料盘托盘。 扫描元件。 1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证 。 a. 请在 KIT Handy 或 KIT Manager 的画面上选择需要补充的料盘元件。 b. 请利用 KIT Handy 或手持式扫描器扫描 IDL （托盘）与 DID （料盘） 。 备注 …
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
163
拉出料盘托架
1. 打来料盘单元 -LTW(2) 的正面安全门。请打开上层的安全门。
2. 请打开挡板的锁扣。
备注
上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽将料盘托盘提上去。
备注
即时在托架挡块下降的状态下，也能拉出一半料盘托架。该设计是为了方便操作人员确认元件状态。补充料盘元件时，务必提升料盘托架。
30SYS-0960
30SYS-0961
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
164 AIMEX III/AIMEX IIIc 系统手册

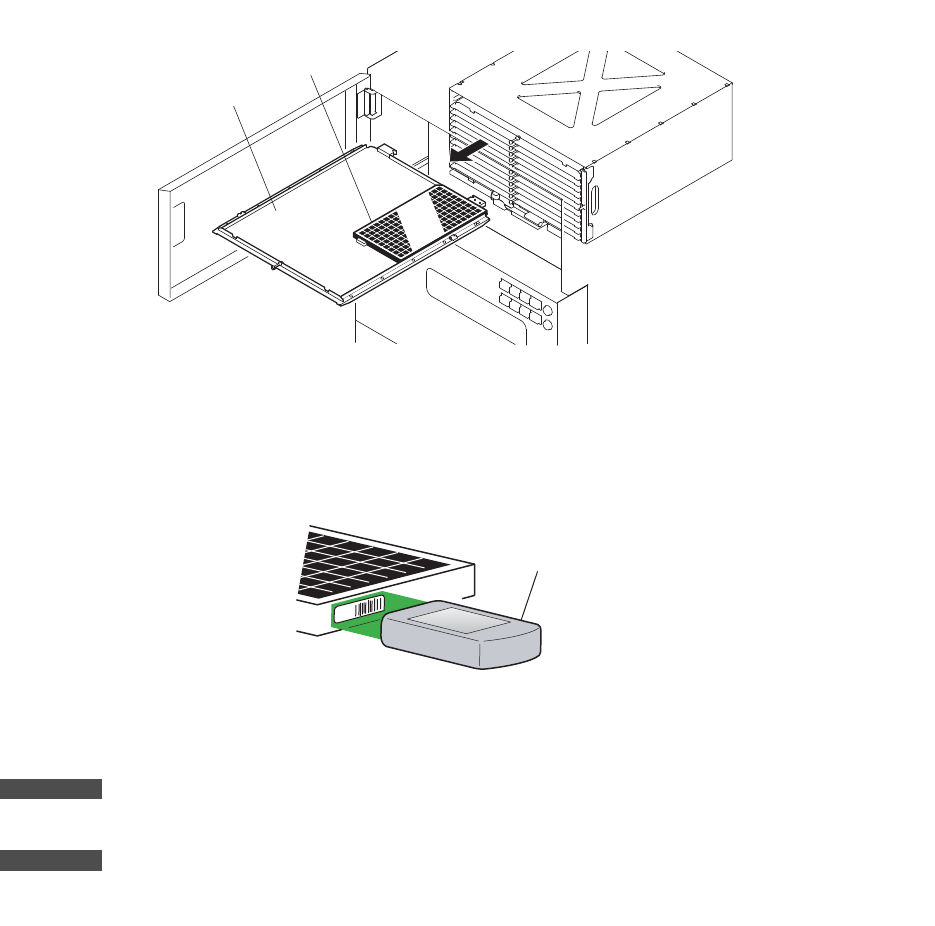

3. 请从排出专用的料槽中取出料盘托盘。
扫描元件。
1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 请在 KIT Handy 或 KIT Manager 的画面上选择需要补充的料盘元件。
b. 请利用 KIT Handy 或手持式扫描器扫描 IDL （托盘）与 DID （料盘）。
备注
料盘验证的详细请参考 「Nexim 使用说明时」。使用 Fujitrax 时，清参考 「Fujitrax Verifier 用户手册」的 「5. 料盘元件的验证方法」。
备注
如果只使用一侧的子料槽，请扫描贴在不使用的子料槽上 「-NOPARTS-」的条形码。
2. 通过向 KIT Handy 输入第一个吸取元件的 X, Y 坐标，可以指定料盘元件的吸取开始点。详细请参考
「4.8.3 料盘元件的第一个取料点」。
6<66
᭭Ⲭᠬᶊ
ぎ᭭Ⲭ
30SYS-0157S
Kit Handy
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
165

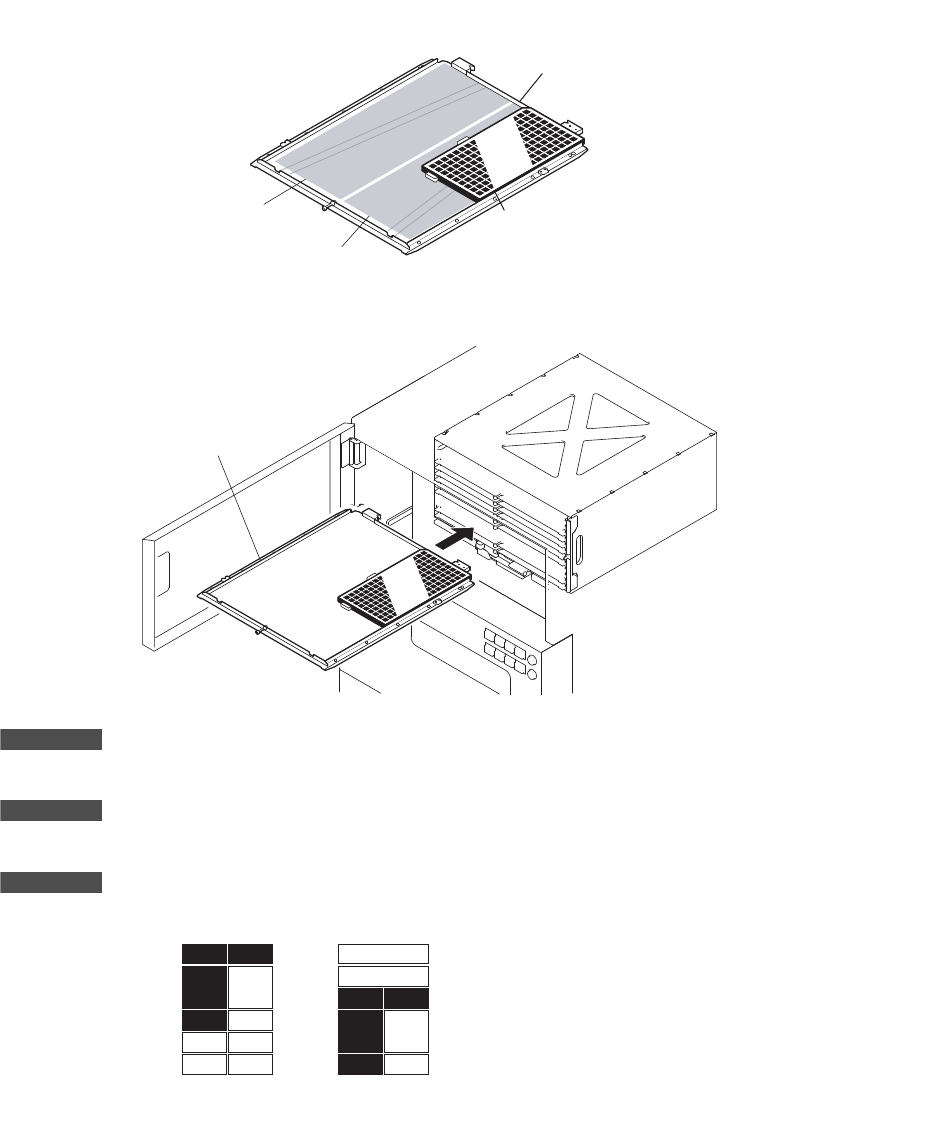

将料盘元件插入料槽。
1. 将料盘搭载到料盘托盘上。
2. 奖托盘插入空的料槽内。
备注
请将托盘安静地插入料槽，插入时避免料盘与料槽碰撞。
备注
不能插入排出专用的料槽内。如果将托盘插入排出专用的料槽内，操作画面上将显示请取出的指示。
备注
除了排出专用的料槽以外，可以插入任何一个空料槽内。如果插到料尽预定料盘的上面，则能够有效的进行次料站的切换。
3. 请再 KIT Handy 或者 KIT Manager 上进行 「料盘箱回避预告时间」的确认。如果还有需要搭载的料
盘，请重复操作从元件验证到上一步的操作。
6<66
᭭Ⲭᠬᶊ
ࡃ᭭ῑ
ࡃ᭭ῑ
᭭Ⲭ
6<66
᭭Ⲭᠬᶊ
6<66
$
⫳ѻ⫼᭭Ⲭㆅ
ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ
䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙DŽ
&
%
$
㸹ܙ⫼᭭Ⲭㆅ
ᥦߎ
ᥦߎ
$
&
%
$
