Aimex3C系统手册.pdf - 第324页
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0 308 AIMEX III/AIMEX IIIc 系统手册 更新单元配置信息 需要将显示中的单元配置画面 更新成最新信息的时候，请进行以下的操作 。 1. 请从 [Select module] 框内选择要操作的模组。 2. 请单击 [Refresh] 键。 所选择的模组的 [Device infor mation]、 [Nozzle inf ormation] 和 [Ot…
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
307
参照模组 / 工作头 / 相机的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Other unit information]。
a. 此处能够参照以下的信息。
• 模组信息：单元种类、序列号、版本
• 工作头信息：位置、单元种类、序列号、版本
• 搬运轨道信息：单元种类、序列号、BANK、I/F 电路板版本
• 相机信息：单元种类、序列号、版本
• 加压力校正台的信息：版本、校正值、过滤器频率
30SYS-0377J
30SYS-0380E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
308 AIMEX III/AIMEX IIIc 系统手册

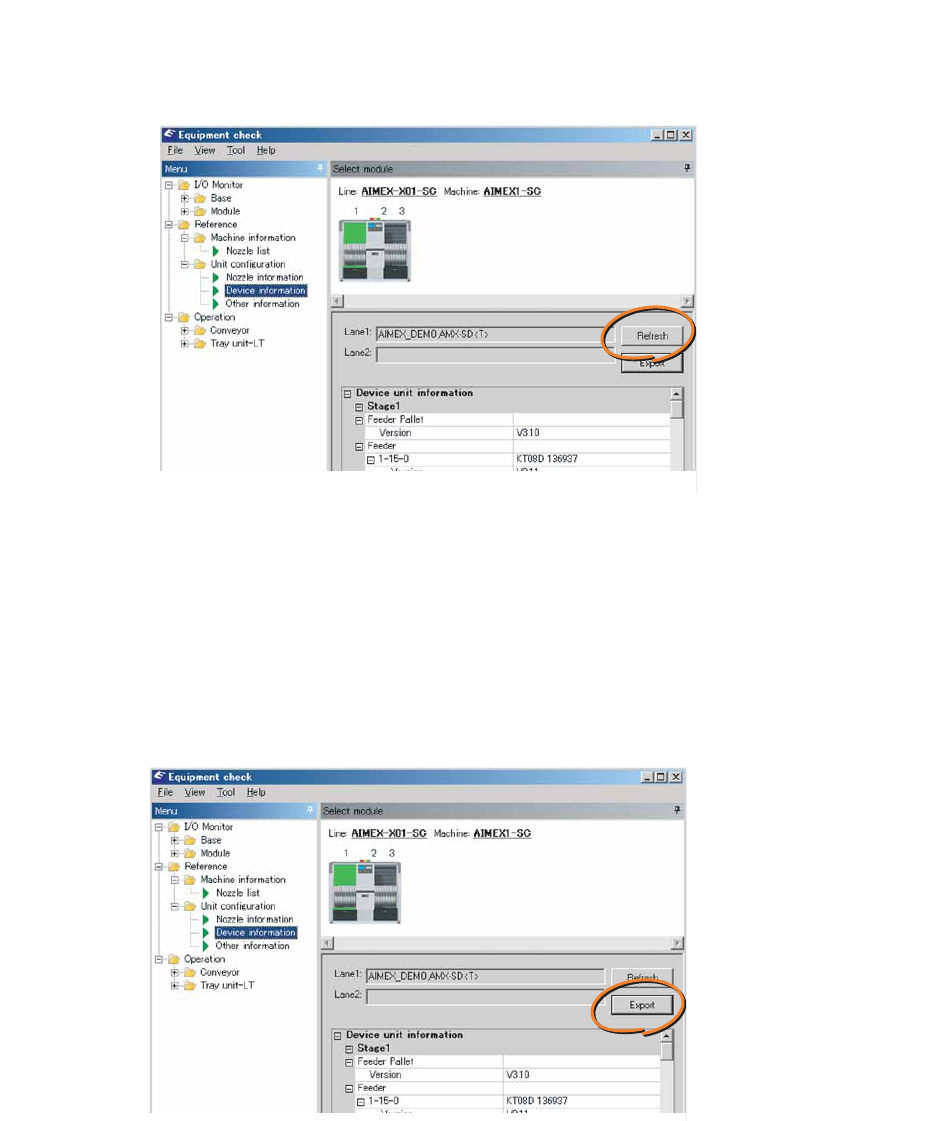

更新单元配置信息
需要将显示中的单元配置画面更新成最新信息的时候，请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Refresh] 键。所选择的模组的 [Device information]、[Nozzle information] 和 [Other unit
information] 全部被更新。
将单元配置信息输出到文本文件中
能够将所参照的单元配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Export] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件被保存。
30SYS-0381E
30SYS-0382E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
309
9.8 MEdit
使用 MEdit 能够进行 Job 数据的基本编辑作业和 Job 测试。另外，使用 MEdit 也能够取得机器上的 Job。
数据编辑后，将变更反映到总目录中并进行向机器重新传输编辑数据。
注意
使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，有可能在运转时引起误贴装或未贴装，请注意。
有关 MEdit 的详细说明，请参照 [AIMEX 系列编程手册 ][5. 编辑机器内 Job （MEdit 的使用）]。
