3. 基本操作 SYS-AIMEX3C-007S0 50 AIMEX III/AIMEX IIIc 系统手册 3.7.2 双机械手机器时的画面切换 生产画面显示中单击 [Monitor] 时，将显示影像监视器。 a. 点击生产画面中显示的 [Monitor] 键后，显示操作侧进行处理的影像显示屏。 b. 在操作侧的影像显示 屏内点击 [Monitor] 键后，切换到另一侧进行处理的 影像显示屏。 c. 在另一侧的影像显示 屏内点击 [M…
SYS-AIMEX3C-007S0 3. 基本操作
AIMEX III/AIMEX IIIc 系统手册
49
3.7 显示影像监视器画面
通过影像监视器确认元件相机或定位相机的影像处理动作或影像处理结果。
注意
显示影像监视器的时候，机器在影像处理的跟踪模式 ON 的状态下运转。由于在该状态下影像处理速度降低，因此机器动作的周期时
间大约延长 20%。
备注
切换到影像监视器画面后，操作面板的按钮变成无效。需要按钮操作时，请切换到生产模式画面。
另外，对于单机械手机器和双机械手机器，影像监视器画面的切换方法不相同。

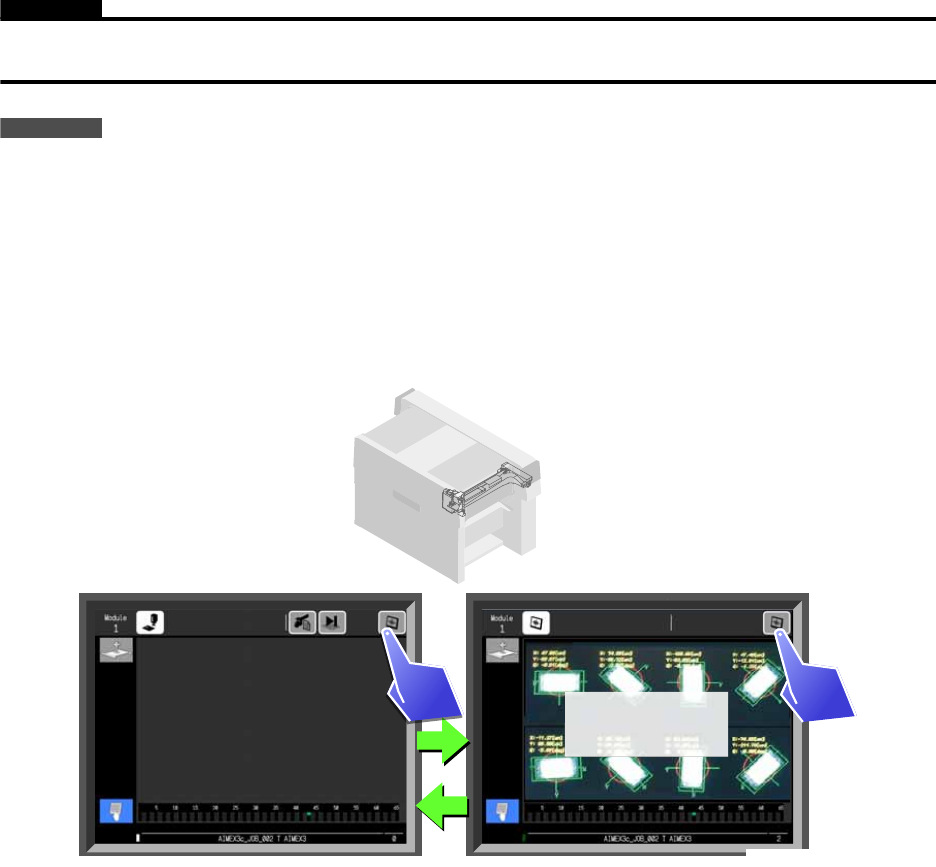

3.7.1 单机械手机器时的画面切换
在画面显示为生产画面时点击右上角的 [ 监控 ] 按键后，画面将切换为影像监控画面。
在画面显示为影像监控画面时点击右上角的 [ 监控 ] 按键后，画面将切换为生产画面。
30SYS-0898
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
3. 基本操作 SYS-AIMEX3C-007S0
50 AIMEX III/AIMEX IIIc 系统手册

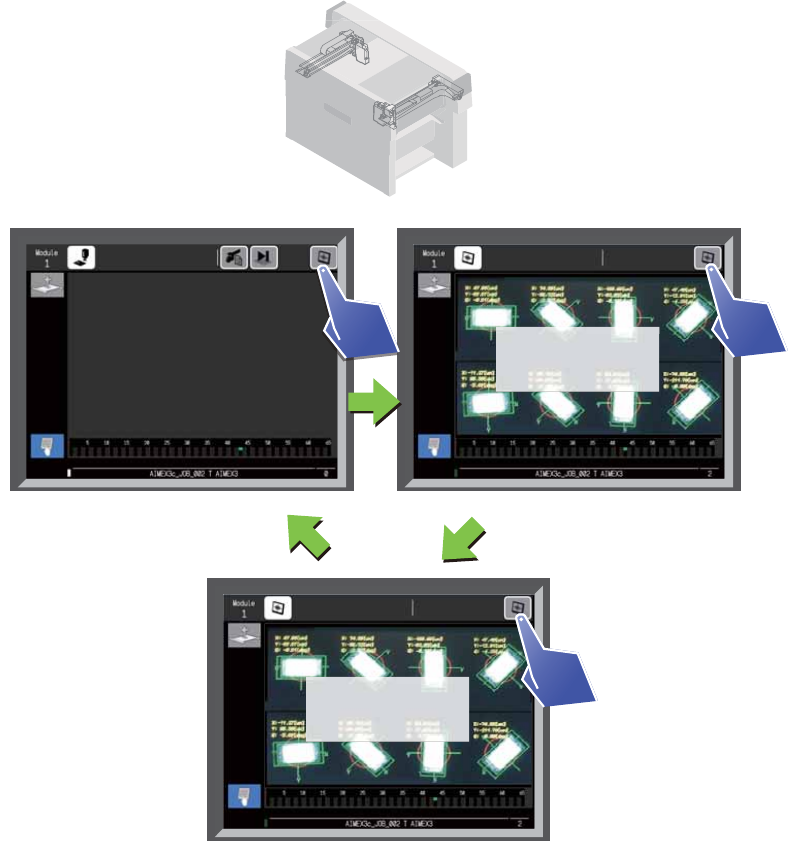

3.7.2 双机械手机器时的画面切换
生产画面显示中单击 [Monitor] 时，将显示影像监视器。
a. 点击生产画面中显示的 [Monitor] 键后，显示操作侧进行处理的影像显示屏。
b. 在操作侧的影像显示屏内点击 [Monitor] 键后，切换到另一侧进行处理的影像显示屏。
c. 在另一侧的影像显示屏内点击 [Monitor] 键后，返回到生产画面。
Operation side
Other side
30SYS-1153
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 3. 基本操作
AIMEX III/AIMEX IIIc 系统手册
51
3.8 显示机上编辑画面

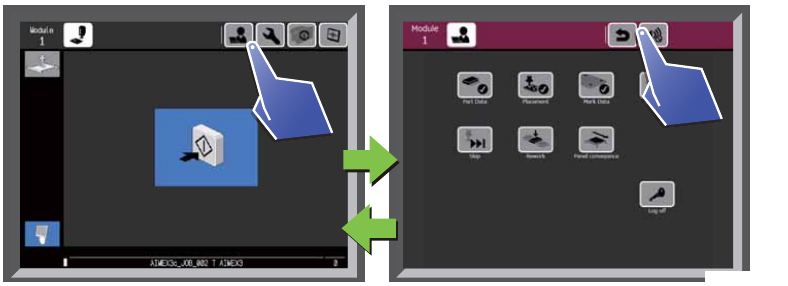

在等待开始画面内点击 [ 机上编辑 ] 按键后，画面将显示为机上编辑画面。该画面用于在操作画面上编辑
Job。
在机上编辑画面内点击 [ 返回 ] 按键后，画面将返回到等待开始画面。
机上编辑画面的操作方法请参考保存在 AIMEX 系列 DVD 中的 ”AIMEX On-machine Editing Operation
Manual”。
30SYS-1082-a
