Aimex3C系统手册.pdf - 第272页

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0 256 AIMEX III/AIMEX IIIc 系统手册 c. 移动顺序 C 1. 请进行 Fujitrax 设定。 • [Fujitrax Verifier]： [used] • 「Tray unit-LT/LTW Verifier」：[Part type che ck + position check] 生产料盘箱内的料盘配置（Job）区别有初始料盘的托架，在 …

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理

AIMEX III/AIMEX IIIc 系统手册

255

8.2.9 料盘动态次料站补充功能的设定

料盘动态次料站补充是料盘单元 -LT/LTW 的补充动作之一。请将 2 个料盘箱设定为生产用和补充用。运用

此功能时，操作员对设定为次料站的任何空料槽进行元件补充。

使用此功能时，料盘单元 -LT/LTW 需要对应料盘动态次料站补充功能。

• 带条形码读取器的料盘单元

• 带 RFID 标记的托架

关于次料盘移动顺序

进行料盘动态次料站补充时，向次料盘的移动顺序存在 3 个不同动作。可以根据料站配置（Job）和机器

功能设定（辅助软件）选择移动顺序。

a. 移动顺序 A

b. 移动顺序 B

生产料盘箱内的料盘配置

（Job）

在初始料盘的托架上配置次料盘。

料盘动态次料站补充设定

（机器功能设定）

动作 1. 从初始料盘供应元件。

2. 元件料尽后，替换为作为补充料盘箱的次料盘。

3. 使用替换的料盘供应元件。

生产料盘箱内的料盘配置

（Job）

区别有初始料盘的托架，在其他托架上配置次料盘。

料盘动态次料站补充设定

（机器功能设定）

生产料盘箱优先

动作 1. 从初始料盘供应元件。

2. 元件料尽后，替换为作为补充料盘箱的次料盘。

3. 使用生产料盘箱内的次料盘供应元件。

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

256 AIMEX III/AIMEX IIIc 系统手册

c. 移动顺序 C

1. 请进行 Fujitrax 设定。

• [Fujitrax Verifier]：[used]

• 「Tray unit-LT/LTW Verifier」：[Part type check + position check]

生产料盘箱内的料盘配置

（Job）

区别有初始料盘的托架，在其他托架上配置次料盘。

料盘动态次料站补充设定（机器

功能设定）

补充料盘箱优先

动作 1. 从初始料盘供应元件。

2. 元件料尽后，替换为作为补充料盘箱的次料盘。

3. 使用替换的料盘供应元件。

(*) 补充料盘箱内的次料盘全部用完后再开始使用生产料盘箱内的次

料盘。

30SYS-0844E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理

AIMEX III/AIMEX IIIc 系统手册

257

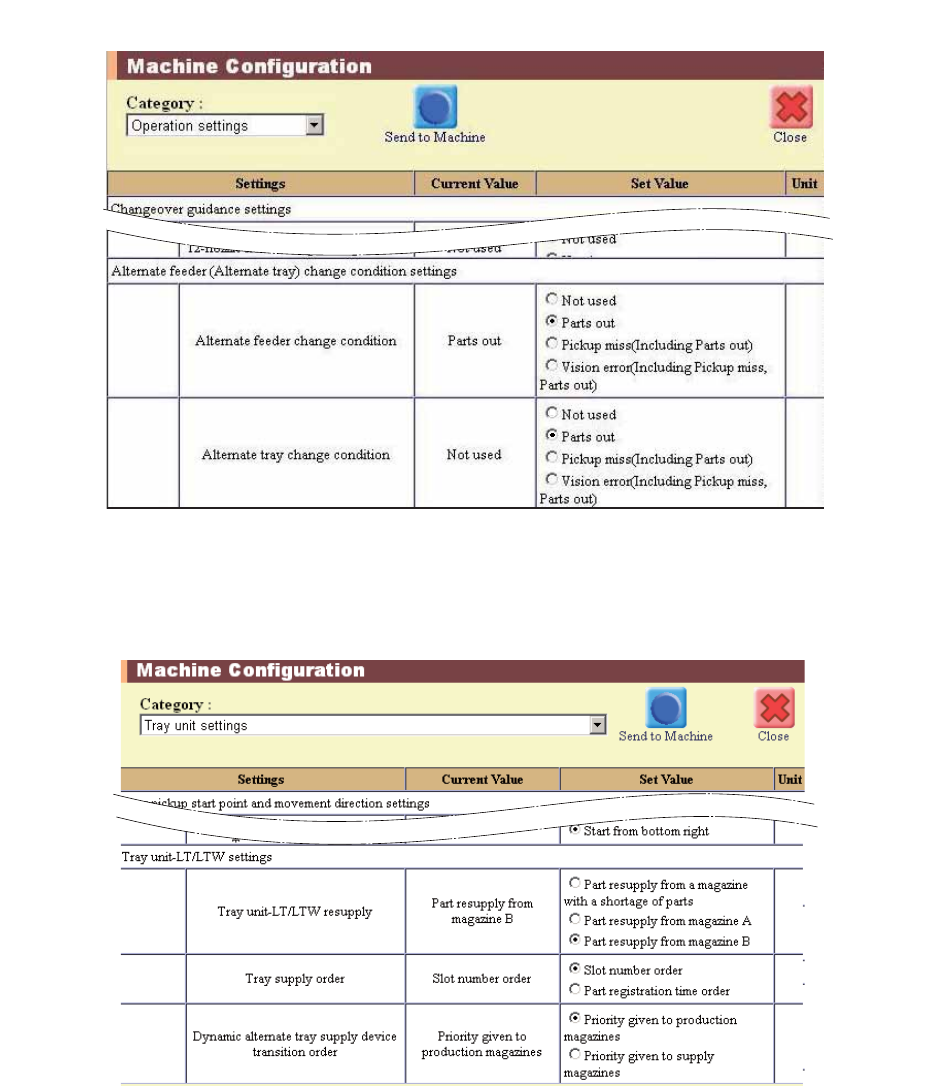

2. 设定料盘的次料站转换条件。

• [Alternate tray change condition]：[Parts out]

3. 进行料盘单元功能的设定。

• 「料盘单元 LT/LTW 补充动作设定」：「从料盘箱 A 开始补充」或者「从料盘箱 B 开始补充」

• 「料盘供給順序」: 「料槽号顺序」

• 「料盘动态次料站补充的料站移动顺序」: 「生产料盘箱优先」或者「补充料盘箱优先」

使用移动顺序 A 时，可以进行任何一种设定。

设定料盘供給順序时，如果想要优先使用之前元件，请设定为「元件登录时间顺序」。

为了将设定变成有效，需要将 Job 设定为如下。

01SYS-0895E

30SYS-0846E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
