9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0 306 AIMEX III/AIMEX IIIc 系统手册 a. 此处能够参照以下的信息。 • 吸嘴置放台信息：单元种类和 序列号 • 吸嘴信息：单元种类 （或者序列号）和现生产 Job 中的使用情况 b. 变灰的吸嘴表示现生 产 Job 中没有被使用 。 c. 对于没有被注册在吸 嘴规格数据中的吸嘴，仅显示序列 号。 参照料站托架 / 供料器 / 料盘单元的版本等 1.…
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
305
想要将前进位置上的往复臂收存到料盘箱内时
9.7.10 参照单元配置
Equipment Check 能够在生产中参照被安装在模组中的吸嘴信息、各单元的序列号和固件版本等的单元配
置信息。
参照模组内的吸嘴置放台和吸嘴使用状况
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [ 菜单 ] 框内选择 [Unit Configuration]-[Nozzle information]。
3. 请从 [Select module] 框内选择要操作的模组。显示 [Nozzle unit Information]。
动作模式名 说明
往复臂收存 [ 动作 ]
前进位置上的往复臂移动到料盘箱内
• 收存在拉出的料槽内。
30SYS-0377J
30SYS-0378E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
306 AIMEX III/AIMEX IIIc 系统手册
a. 此处能够参照以下的信息。
• 吸嘴置放台信息：单元种类和序列号
• 吸嘴信息：单元种类 （或者序列号）和现生产 Job 中的使用情况
b. 变灰的吸嘴表示现生产 Job 中没有被使用。
c. 对于没有被注册在吸嘴规格数据中的吸嘴，仅显示序列号。
参照料站托架 / 供料器 / 料盘单元的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。

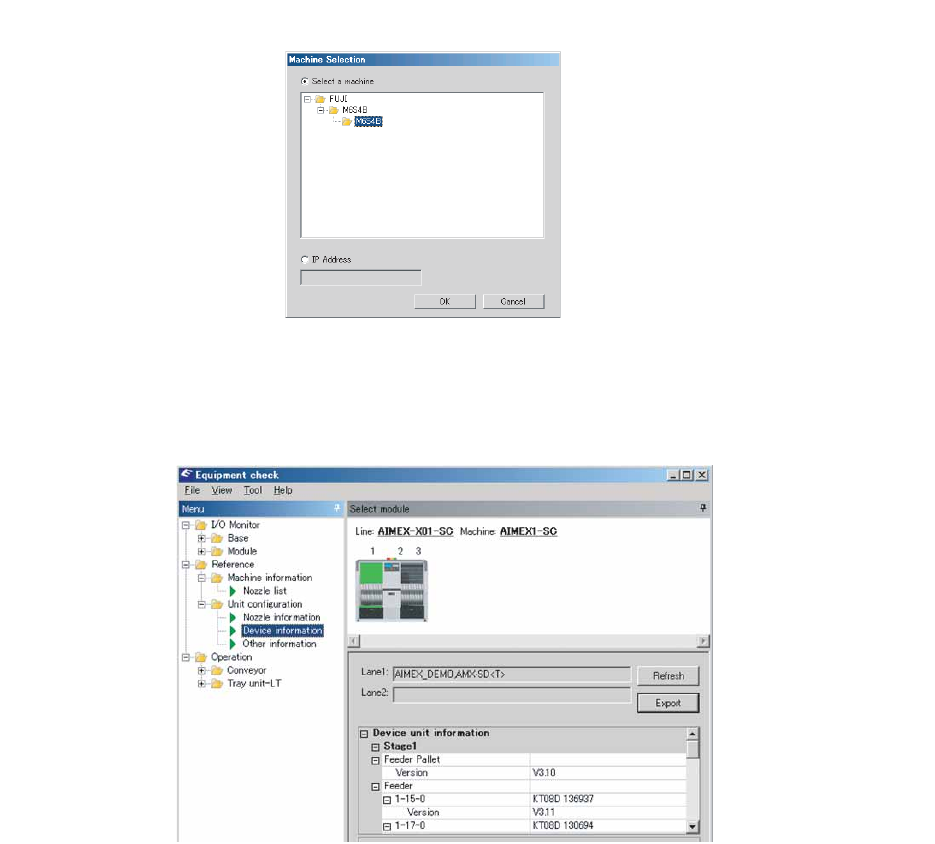

3. 请从 [ 菜单 ] 框内选择 [Unit Configuration]-[Device information]。显示 [Device unit
Information]。
a. 此处能够参照以下的信息。
• 料站托架信息：版本
• 供料器信息： 供料器 ID、序列号和版本
• 料盘单元 -LTW 信息： 序列号和版本
• 料盘单元 -M 信息： 序列号和版本
30SYS-0377E
30SYS-0379E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
307
参照模组 / 工作头 / 相机的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。

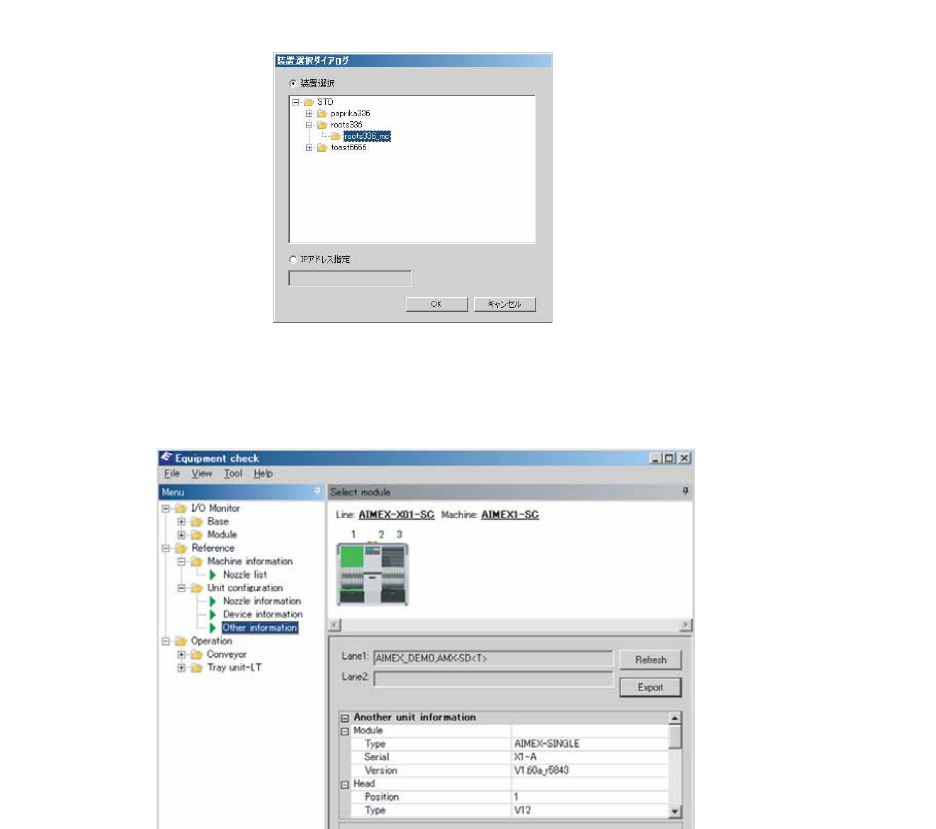

3. 请从 [Menu] 框内选择 [Unit Configuration]-[Other unit information]。
a. 此处能够参照以下的信息。
• 模组信息：单元种类、序列号、版本
• 工作头信息：位置、单元种类、序列号、版本
• 搬运轨道信息：单元种类、序列号、BANK、I/F 电路板版本
• 相机信息：单元种类、序列号、版本
• 加压力校正台的信息：版本、校正值、过滤器频率
