Aimex3C系统手册.pdf - 第61页

SYS-AIMEX3C-007S0 3. 基本操作 AIMEX III/AIMEX IIIc 系统手册 45 3.3.1 如何单击键所谓按键指用白色框围住的示意图。请点击该框。此外，不同的机器状态所显示按键背景色不同。 3.3.2 如何滚动列表信息超出列表范围时，可以滚动列表。请用手指轻拂画面。 1 白色表示按键处于被选状态。 2 灰色表示正在按住按键的状态。 3 蓝色表示正在按住按键的状态。表示正在向操作员进行作业…

3. 基本操作 SYS-AIMEX3C-007S0

44 AIMEX III/AIMEX IIIc 系统手册

3.3 关于画面上的操作

操作画面上，除了操作员向导外，还显示有各个功能的操作和执行键。

画面为触摸屏。请通过手指的直接触摸进行操作。

注意 78

• 请不要用濡湿的手接触触摸屏。有可能引起故障发生。

注意 79

• 请不要用锋利的刀片或带尖的硬物划、压触摸屏。

注意 80

• 请不要随意拆卸、改造触摸屏。有可能引起故障发生。

注意 81

• 触摸屏上粘附污垢时，请用干布擦拭。请不要用酒精、挥发油等溶剂。

注意 82

• 用干布无法擦净污垢时，请将布沾取适量的中性洗涤剂轻轻擦拭。此时，请注意不要将中性洗涤剂

沾到触摸屏之外的地方。

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 3. 基本操作

AIMEX III/AIMEX IIIc 系统手册

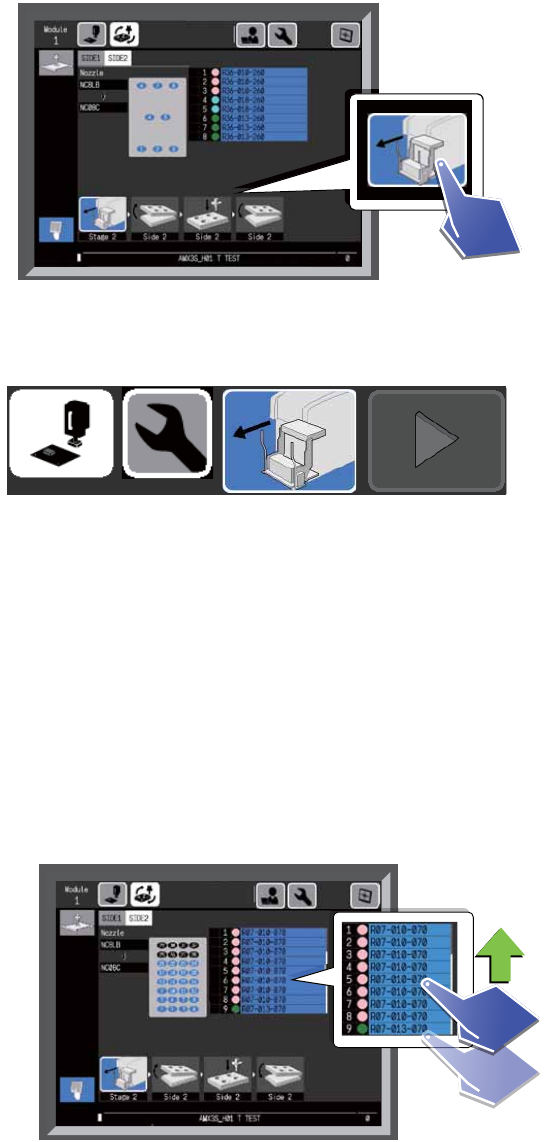

3.3.1 如何单击键

所谓按键指用白色框围住的示意图。请点击该框。

此外，不同的机器状态所显示按键背景色不同。

3.3.2 如何滚动列表

信息超出列表范围时，可以滚动列表。请用手指轻拂画面。

1 白色表示按键处于被选状态。

2 灰色表示正在按住按键的状态。

3 蓝色表示正在按住按键的状态。表示正在向操作员进行作业指示。

4 深灰色表示没有操作按键的状态。

30SYS-0893

30SYS-0894

30SYS-0895

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

3. 基本操作 SYS-AIMEX3C-007S0

46 AIMEX III/AIMEX IIIc 系统手册

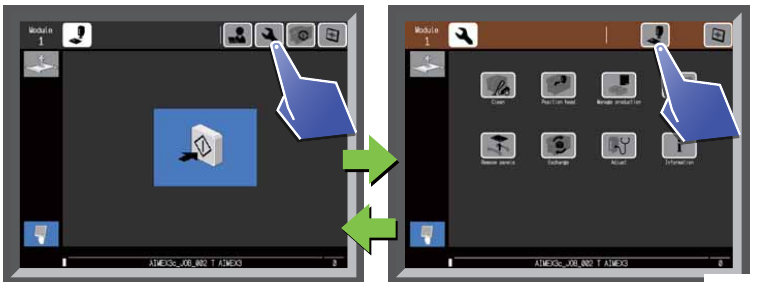

3.4 显示手动模式画面

显示等待开始画面的时候，单击手动键就会显示手动模式画面。手动模式用于进行维修保养等生产以外的

作业。

显示手动模式画面的时候，单击生产键就恢复到等待开始画面。

手动模式说明请参照 "7. 手动模式指令的操作 "。

30SYS-0896
