SYS-AIMEX3C-007S0 4. 生产准备 AIMEX III/AIMEX IIIc 系统手册 91 4.7 供料器的更换 供料器上预先安装料带。料带的安装 方法请参照 FUJI 智能供料器手册。 4.7.1 供料器更换向导画面 供料器更换向导画面分为 「详细显示」与 「一览显示」2 种。总之都要在显示的料槽上搭载供料器。 显示料槽一览的方法是点击 [ 搭载供料器信息 ] 按键，等到画面切换后再点击 [Unusabl e] 按键…
4. 生产准备 SYS-AIMEX3C-007S0
90 AIMEX III/AIMEX IIIc 系统手册
2. 将 MFU-65(II) 插入机器内。
备注
MFU-65(II) 的搭载方法请参考 「AIMEX3c 机械手册」的 「基本操作」。
3. 当操作画面显示为如下的示意图时，请点击 [ 实行 ] 按键。机器会自动夹紧 MFU-65(II)。
备注
示意图上显示出红框时，表示 MFU-65(II) 的推入量不足。3 处红框消失后，MFU-65(II) 会自动被夹紧。
4. 请点击 [ 搭载供料器 ] 按键。
备注
请点击全部的 [ 搭载供料器 ] 按键。
30SYS-0957
30SYS-0928
30SYS-0929
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
91
4.7 供料器的更换
供料器上预先安装料带。料带的安装方法请参照 FUJI 智能供料器手册。
4.7.1 供料器更换向导画面
供料器更换向导画面分为 「详细显示」与 「一览显示」2 种。总之都要在显示的料槽上搭载供料器。
显示料槽一览的方法是点击 [ 搭载供料器信息 ] 按键，等到画面切换后再点击 [Unusable] 按键。
备注
请根据向导画面进行供料器的更换。还可以在生产中进行供料器的更换。
30SYS-0930-S
䈜㓼ᱴ⽰
䈜㓼ᱴ⽰
ᯏ″
1R
ᯏታ人ᰬ䰪
PLQ
בᯏᒩਦ
1R
ᯏ″⣬ᘷδഴḽᱴ⽰ε
בᯏಞ
䘷ᯏ䰪䐓
ᯏᑜᇳᓜ
䭏䈥㕌⸷
ሲⴌ㊱ශ
ᯏㄏ⌞䀙
ᯏ″ؗᚥ
ᯏ″
1R
בᯏᒩਦ
1R
ᯏ″⣬ᘷ
䘷ᯏ䰪䐓
ᯏᑜᇳᓜ
ᯏㄏ⌞䀙
ᯏ″ؗᚥ
Error feeder
ᇂᡆ
בᯏಞؗᚥ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
92 AIMEX III/AIMEX IIIc 系统手册

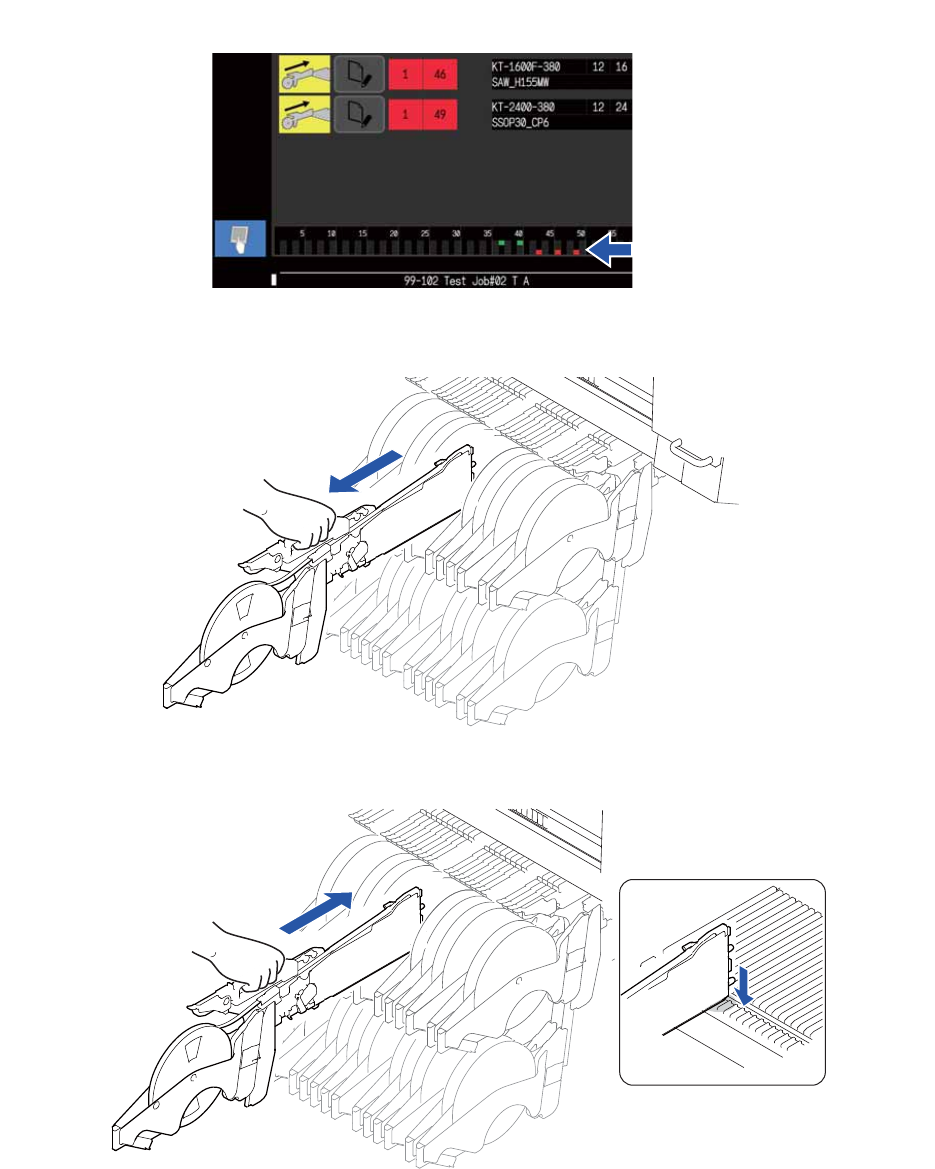

4.7.2 供料器的卸下和安装
使用 Verify 功能时需要将供料器与料卷的关系确定。请参考主系统的手册。
请将供料器更换侧的操作权设置为有效并进行以下作业。
1. 操作画面内显示为红框的料槽内搭载的供料器需要更换或确认。
2. 卸载供料器。星系卸载方法请参考 「3.12 从料站托架上拆除供料器」。
3. 将装有新元件的供料器搭载到料槽上。详细的搭载方法请参考 「3.11 在料站托架上安装供料器」。
30SYS-0931
30SYS-0142
30SYS-0143E
