安装步骤

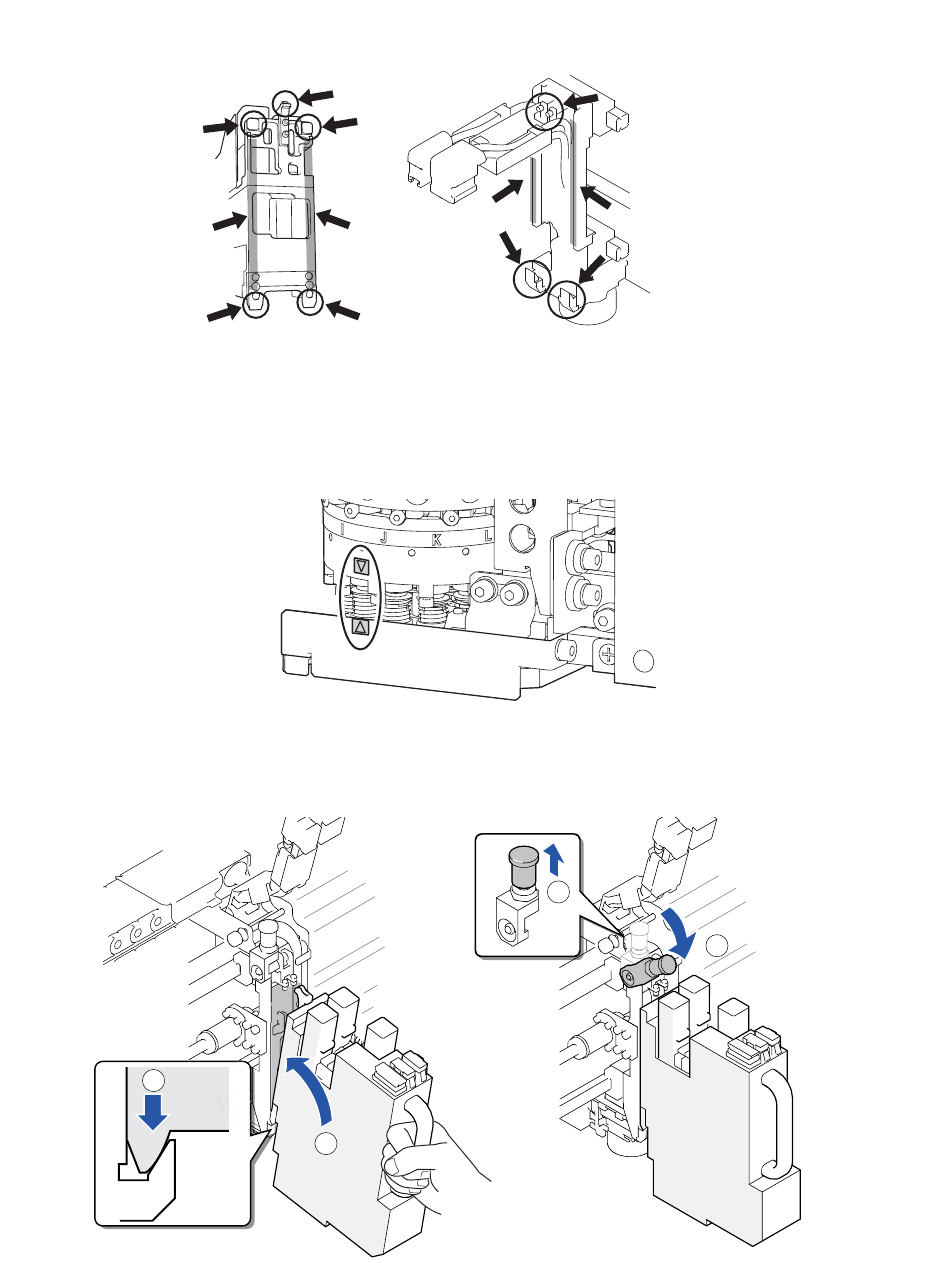

1. 请确认贴装头与支架的安装面是否清洁。粘附有异物等时，请用布擦干净。

2. 在以下所示的贴装工作头时，请转动 R 轴与三角定位点的位置对齐。带有三角定位点的位置，根据忒

装头而有所不同。

• H08M, H08MQ, H24(G, S) 工作头

3. 请将工作头挂在支架 (1) 的挂钩处，扶住工作头的上部。然后提起夹紧杆 (2) 再下压夹紧杆，此时工作

头就被固定到支架上了。

䌈㺙Ꮉ԰༈ⱘ།㋻䚼

ᬃᶊջⱘᅝ㺙䚼

01MEC-0158S

01MEC-1182

30SYS-0922

(1)

(2)

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

74 AIMEX III/AIMEX IIIc 系统手册

4. 将导线通道向上抬起的同时提起把手，再将导线通道放下。

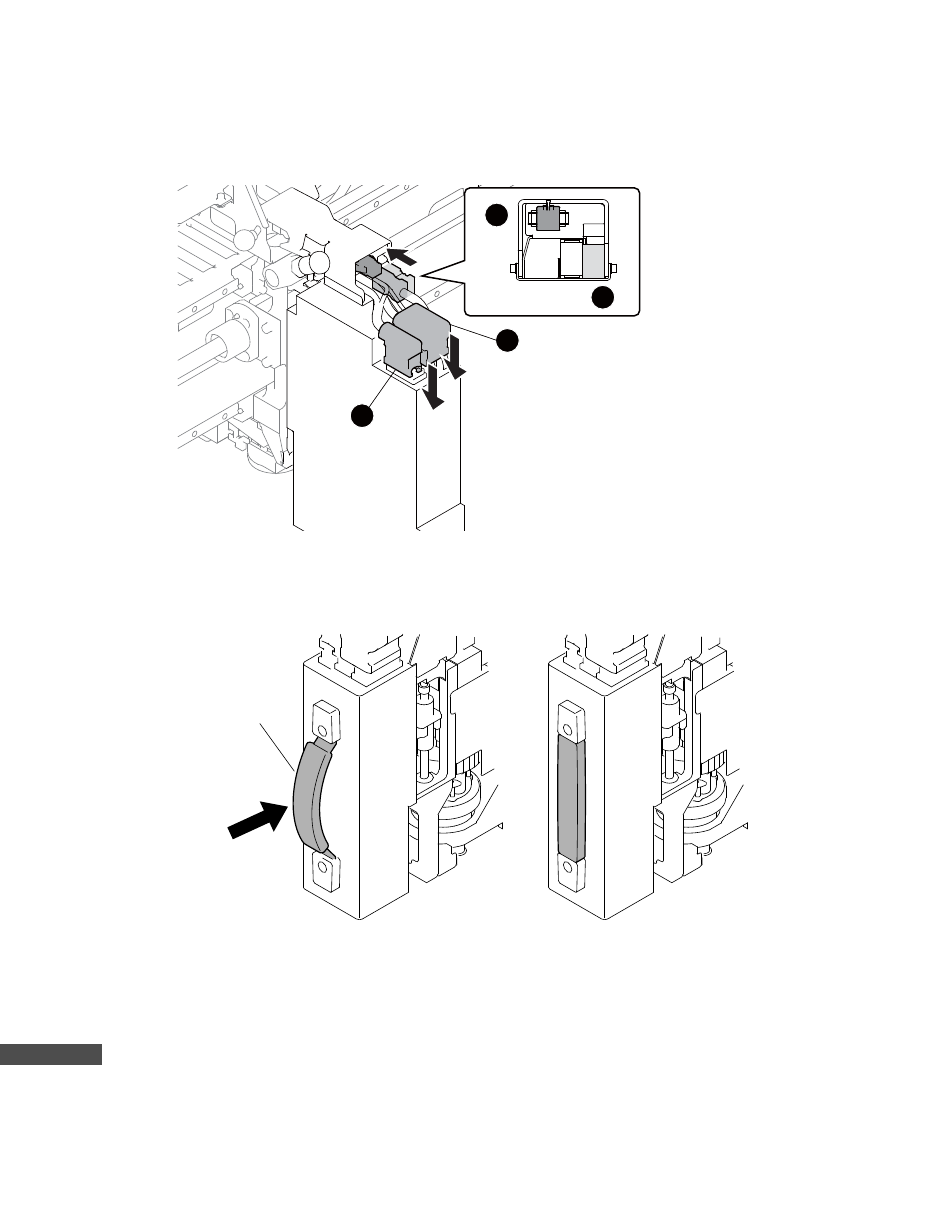

5. 请将导线接头连接到贴装头上。请根据使用的工作头种类，按照以下的步骤连接。

• DX 以外的工作头：请拆卸接头 1、接头 2。

• DX 工作头：请按照顺序拆卸接头 1、接头 2、接头 3、接头 4。

6. 工作头的手柄是皮带式的时候，请确实收存拉出的手柄。如果手柄在拉出的状态下开始运转时，会成

为在机器内部相互干涉后导致破损的原因。

7. 请准备适用于工作头的吸嘴置放台。

8. 在吸嘴置放台内安装治具吸嘴。详细请参考「4.5.2 吸嘴的卸下和安装」。

备注

治具吸嘴主要用于还先后的自动校正。请再更换工作头的同时安装治具吸嘴。即便是相同种类的工作头，其序列号不同时也需要进行校正。

9. 需要进行其他换线作业时，请再此时一同进行。

10. 请关闭正面安全门。

11. 请将拆下来的各配件再装回机器上。

30SYS-1099









6<66

ᏺ⢊ᓣ᠟ᶘ

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

4.4.5 安装 H02F 工作头之前的准备事项

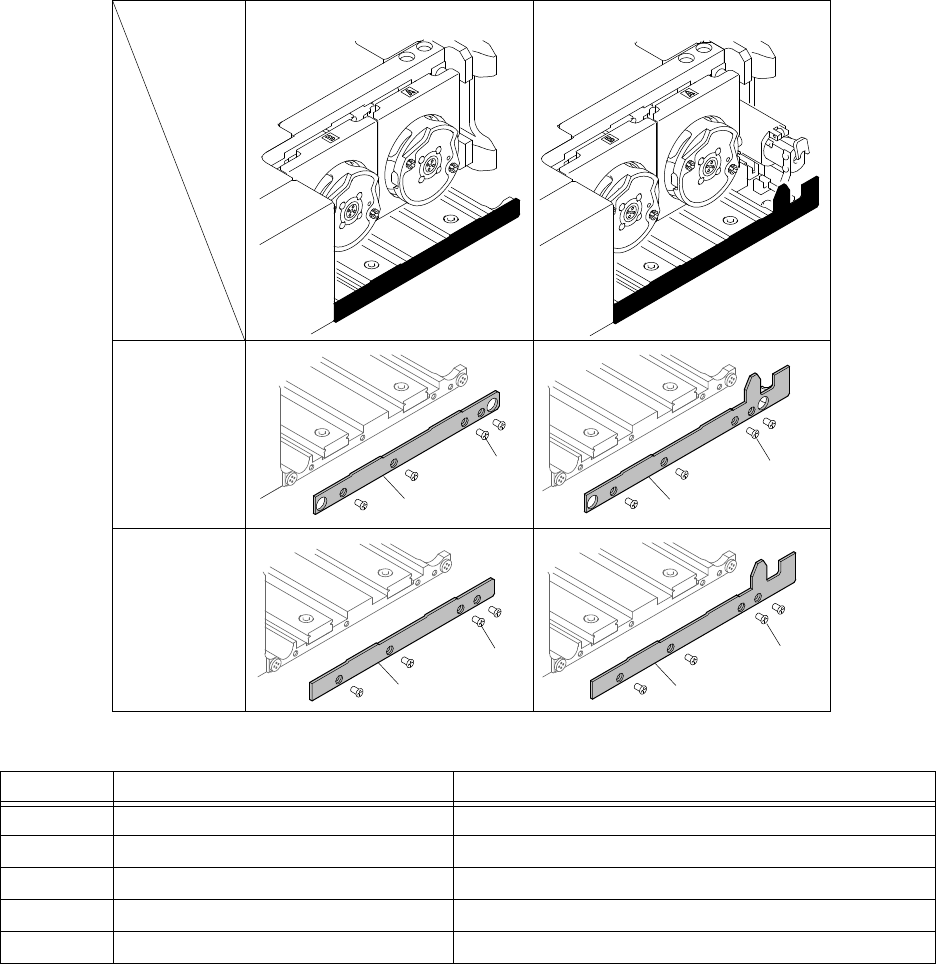

将 H02F 工作头搭载到不类型的机器上时，需要的隔板有所不同。详细请参考下图。

在向机器搭载 H02F 工作头之前需要先确认隔板是否适用于机器，不适用时请更换隔板。

号码元件名（图号）备考

1 隔板（2MGTHH0004xx） NXT-3(c) AIMEX-3(c) 专用

2 隔板（2MGTHH0010xx）

3 隔板（2MGTHH0017xx） AIMEX, AIMEX-2, AIMEX-2S NXT-2(c) 专用

4 隔板（2MGTHH0022xx）

5 螺丝（2MGTHH0021xx） 4 个

30SYS-0864-Sa

NXT-3

NXT-2

AIMEX

AIMEX-2

AIMEX-2S

AIMEX-3c

AIMEX-3

NXT-2c

NXT-3c

0.19Nm

No backup pin picker With backup pin picker
