SYS-AIMEX3C-007S0 7. 辅助软件
AIMEX III/AIMEX IIIc 系统手册
219
7. 辅助软件
辅助软件是进行生产前的准备等非生产动作时使用的指令群。本章说明有关辅助软件的主要功能概要。
7.1 可以进行的操作
使用辅助软件能够可以从机器上获取影像信息和跟踪数据，或者进行功能设定，以及检查机器的运转状态。
• 机器的运转状况检查和错误搜索等
• 机器单位的功能设定
• 模组单位的功能设定
• 跟踪数据和影像信息等机器信息的获取
• 料站倾斜测定等的固有值管理
• 软件更新和强制异常解除等远程操作
本章中说明以外的使用方法，请参照 [FUJI 辅助软件操作手册 （在线手册）]。

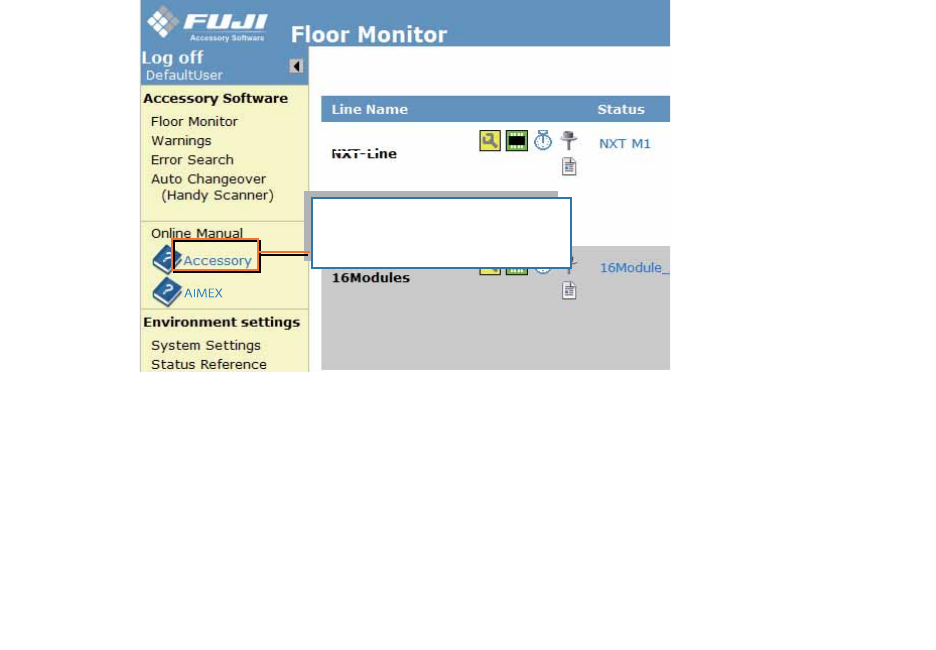

7.2 启动辅助软件
在辅助软件存在的网络环境下，通过 Internet Explorer 等的浏览器，无论从哪一个终端都 可以启动辅助软
件。
1. 双击在桌面上的 [Internet Explorer] 图标。
2. 在地址栏中输入 http://Fuji 辅助软件的服务器名 /fujiweb/ 并按下 [Enter] 键。在加载画面上显示出 [
主页 ] 画面 （在线监视器）。（参照 「7.3 在线监视器」。）
ᱴ⽰䖻ࣟ䖥Ԭᬃ֒ᢁ߂Ⱦ
30SYS-0865-S
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
7. 辅助软件 SYS-AIMEX3C-007S0
220 AIMEX III/AIMEX IIIc 系统手册

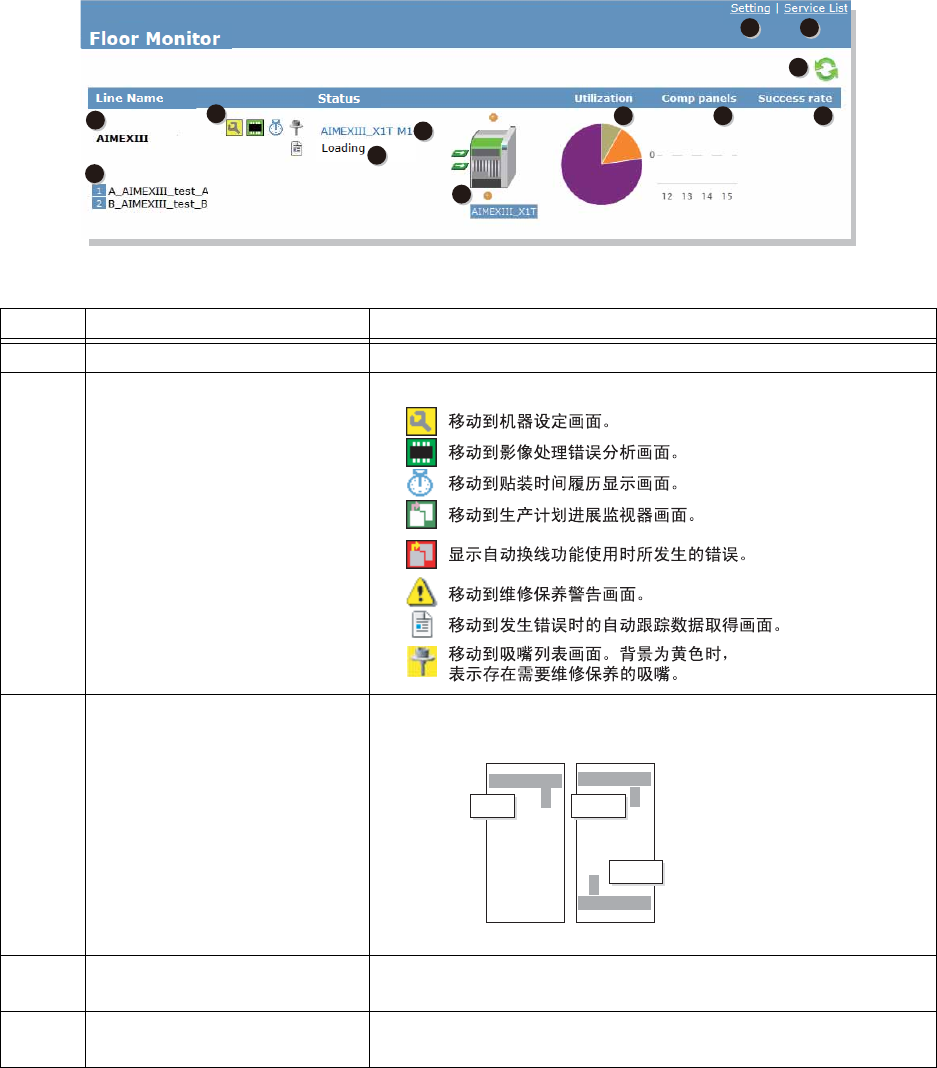

7.3 在线监视器
在线监视器显示出工厂内的所有的生产线以及机器的状态。
7.3.1 画面上显示的项目和含义
该画面 15 秒更新一次。
号码 名称 说明
1 生产线名 显示生产线名。
2 链接图标 通过点击图标，移动画面。
3 设备名 显示机器名和模组号码。点击机器名或模组号码后，就会移动
到机器设定画面。
4 模组的状态 显示被选模组的状态。在错误停止状态是，点击 「错误停止」
的文字后会跳至故障排除画面。
5 Job 名 显示当前生产中所使用的 Job 名。点击 Job 名后，会跳至倾
向变动画面。
30SYS-1100-Ea
1
2
3
6
4
5
7
12
9
10 11
8
30SYS-0322aS
M1 M2
30SYS-0754
M1
M2-1
M2-2
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 7. 辅助软件
AIMEX III/AIMEX IIIc 系统手册
221
除此之外，在线监视器的详细说明请参考 「FUJI 辅助软件的操作手册」。

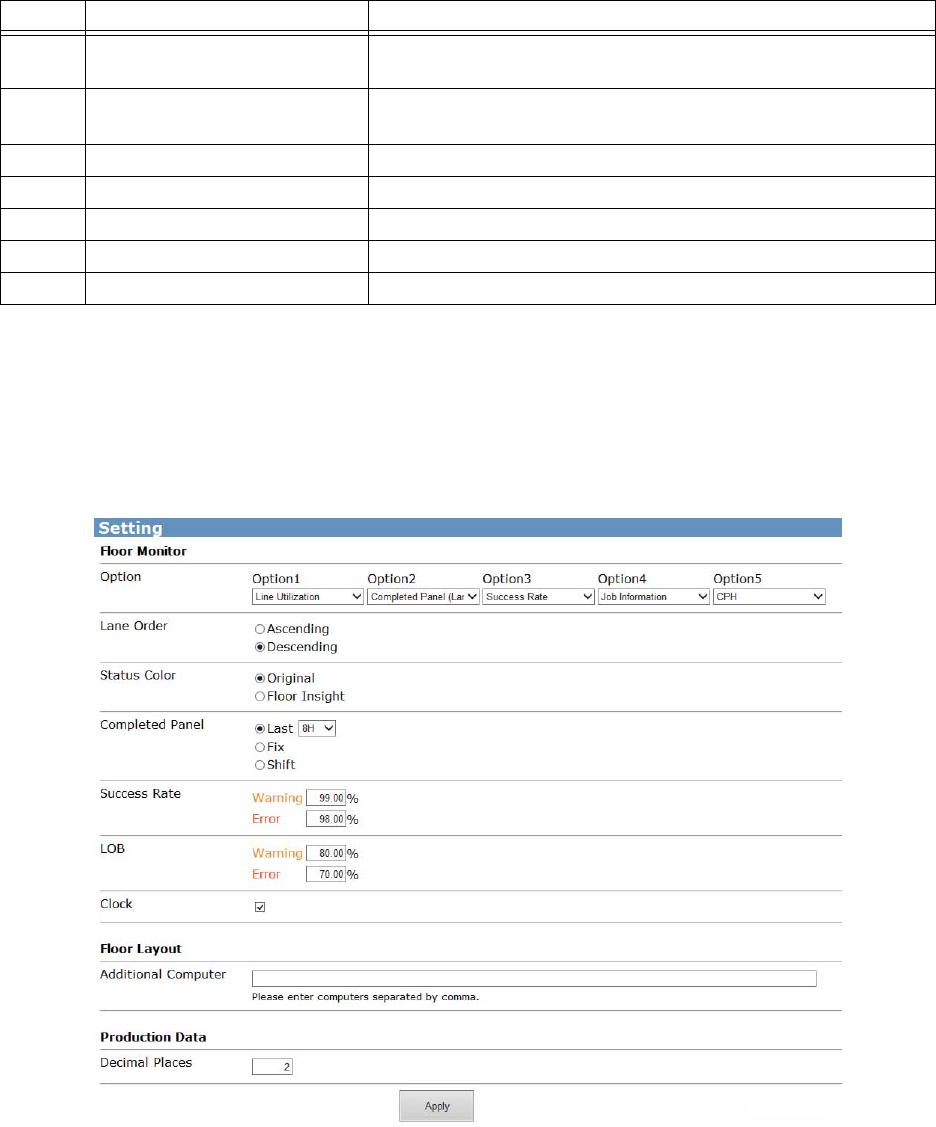

Setting 画面
6 生产线配置 显示生产线的模组配置。点击模组后，可确认当前的模组配
置。
7 服务一览 显示服务一览。在线监视器中显示的生产线构成与实际的生产
线配置不一致时，请单击该项。
8 更新按键 更新在线监视器内显示最新信息。
9 Utilization 显示最近的 10 分钟的运转率。
10 Comp panels 显示最近 4 个小时的生产电路板数。
11 Success rate 显示最近 10 分钟的追踪数据。
12 Setting 能自己设定在线监视器的显示，对应生产显示信息。
号码 名称 说明
