7. 辅助软件 SYS-AIMEX3C-007S0
234 AIMEX III/AIMEX IIIc 系统手册
7.8.2 Fuji Realtime Workingrate Buffer Service 安装的下载
1. 单击在线监视器下方的 [Download] 。
2. 在 「Fuji Realtime Workingrate Buffer Service」的项目上单击 [Download] 后，开始下载处理。
3. 在所显示的对话框中单击 [Save]。
4. 指定下载文件的保存目录然后单击 [Save]，就会将文件下载到指定目录中。
30SYS-0378E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 7. 辅助软件
AIMEX III/AIMEX IIIc 系统手册
235
7.9 取得自动跟踪
进行了自动跟踪设定后，机器在发生错误时自动取得跟踪数据。
7.9.1 自动跟踪画面的显示
请单击在线监视器所显示的 [Auto Trace Data] 的链接图标
7.9.2 画面上显示的项目和意思
在自动跟踪画面上显示发生的错误编码和发生时间。
No. 项目名 说明
1 自动跟踪设定 单击后，移动到自动跟踪设定画面。
2 日期 时间 显示机器取得跟踪数据的时间。
3 模组 显示机器取得跟踪的模组号码。
4 错误编码 显示包含了跟踪数据的错误编码。单击错误编码后，就能够参
照详细错误内容。
5 跟踪保存 打开跟踪数据文件、或者进行保存。
6 清除 单击后，所取得的跟踪数据被删除。
30SYS-0756E
30SYS-0423E
1
2
6
3 45
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
7. 辅助软件 SYS-AIMEX3C-007S0
236 AIMEX III/AIMEX IIIc 系统手册

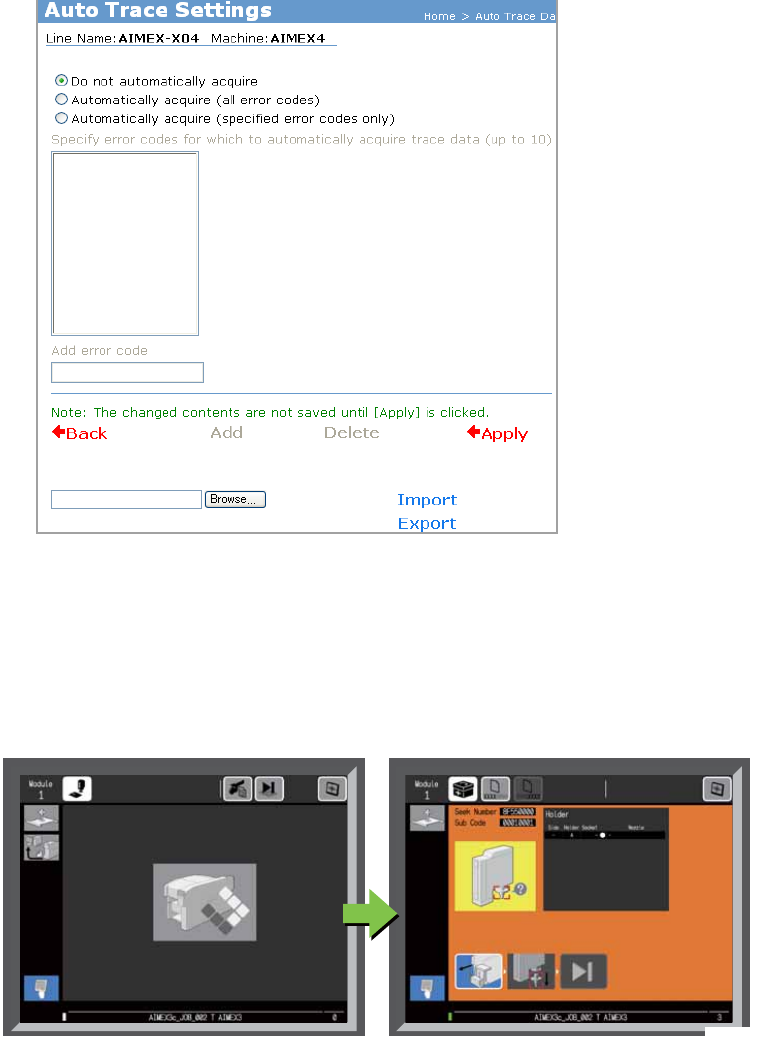

7.9.3 进行自动跟踪取得的设定
在显示了自动跟踪画面后，单击画面右上方的 [Auto Trace Settings]。显示自动跟踪设定画面。
关于设定方法，请参照辅助软件操作手册的 [7.2 编辑自动跟踪设定 ]
7.9.4 自动跟踪取得中的机器画面
自动跟踪取得设定后的运转中，当发生错误时，机器进行自动跟踪，然后进行异常停止。
30SYS-0424E
30SYS-1085
