8. 各种功能的设定和管理 SYS-AIMEX3C-007S0 248 AIMEX III/AIMEX IIIc 系统手册 8.2.5 自动换线功能设定 （条形码 ID 模式） 通过读取电路板所粘贴的条形 码 ID，机器切换到对应 ID 的 Job, 并进行生产。 备注 关于该功能的设置方法与运用方法的详细内容请参考 「AIMEX_ 自动换线功能」 。 备注 ID 识别点中含有禁用字符时，机器停止生产。发生停机时，请取出电路板并确认 I…
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
247

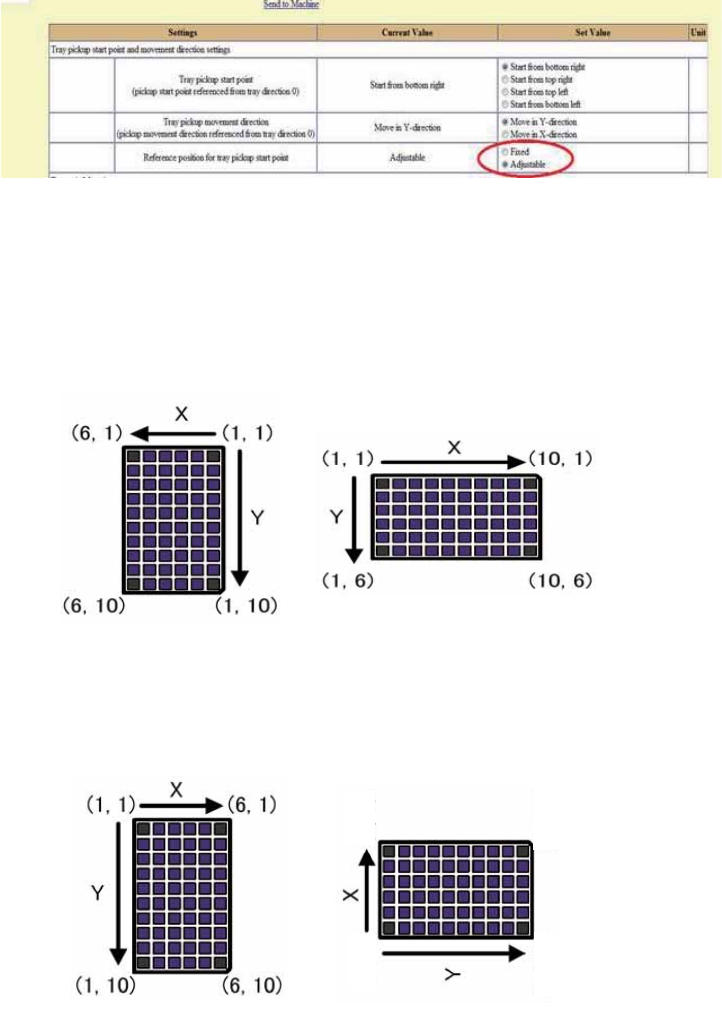

8.2.4 设定料盘吸取开始点的基准坐标
如果与其他公司的机器的料盘基准坐标的位置不同，可以变更基准坐标的位置，与其他公司的机器一致。
• 「固定」: 基准坐标 (X=1,Y=1) 始终固定在料盘右下。
• 「可变」: 按照 「料盘吸取开始位置」如下所示变化基准坐标的位置。
a. 如果把 「基准坐标设定」设置为 「可变」，将 「料盘吸取开始位置」设置在右上时
b. 如果把 「基准坐标设定」设置为 「可变」，将 「料盘吸取开始位置」设置在左上时
01SYS-1081E
01SYS-0482J
01SYS-1082
方向 0
方向 90
方向 0
方向90
(1, 1)
(6, 1)
(6, 10)
(1, 10)
01SYS-1083
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
248 AIMEX III/AIMEX IIIc 系统手册
8.2.5 自动换线功能设定 （条形码 ID 模式）
通过读取电路板所粘贴的条形码 ID，机器切换到对应 ID 的 Job, 并进行生产。
备注
关于该功能的设置方法与运用方法的详细内容请参考 「AIMEX_ 自动换线功能」。
备注
ID 识别点中含有禁用字符时，机器停止生产。发生停机时，请取出电路板并确认 ID 识别点。
• [Fujitrax Verifier]：[Used]
• [Fujitrax Profiler]：[Used]
• [Automatic changeover]：[Used]
• [Automatic changeover mode]：[Barcode ID]
为了使设定变成有效，还需要以下的作业。
30SYS-0384E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
249
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [ 第 4 章 自动换
线功能 ]。
a. 请设定各机器的 Fuji Central Sever 主机名。
备注
请参照辅助软件操作手册 [5.1 进行 Fuji Central Sever 的设定 ]
b. 请创建电路板种类列表。
• 从在线监视器进入生产计划进展监视器。
• 选择页眉部的 [ 电路板种类编辑 ]。
• 请创建电路板种类列表。
备注
请参照辅助软件操作手册 [5.5 编辑电路板种类列表 ]。
3. 在Fujitrax Profiler 的 Web 编辑器中，选择 [System Settings]-[Profiling Settings]。将 [Substrate
conveyance at the time of scanning ID error] 设定为 [Do not permit conveyance]。
30SYS-0385E
