4. 生产准备 SYS-AIMEX3C-007S0

98 AIMEX III/AIMEX IIIc 系统手册

4.8.2 搭载料盘的步骤

请将搭载料盘一侧的操作权设置为有效并进行以下操作。

拉出料盘托架

1. 打来料盘单元 -LTW(2) 的正面安全门。正面安全门分为上下 2 层。请打开补充料盘侧的拉门。

2. 请确认要补充的料槽。需要补充料盘的料槽显示为亮灯。或者向导画面中所选择的料槽显示为灭灯。

注意 39

• 不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘箱。

30SYS-0960

01SYS-0246

LED

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

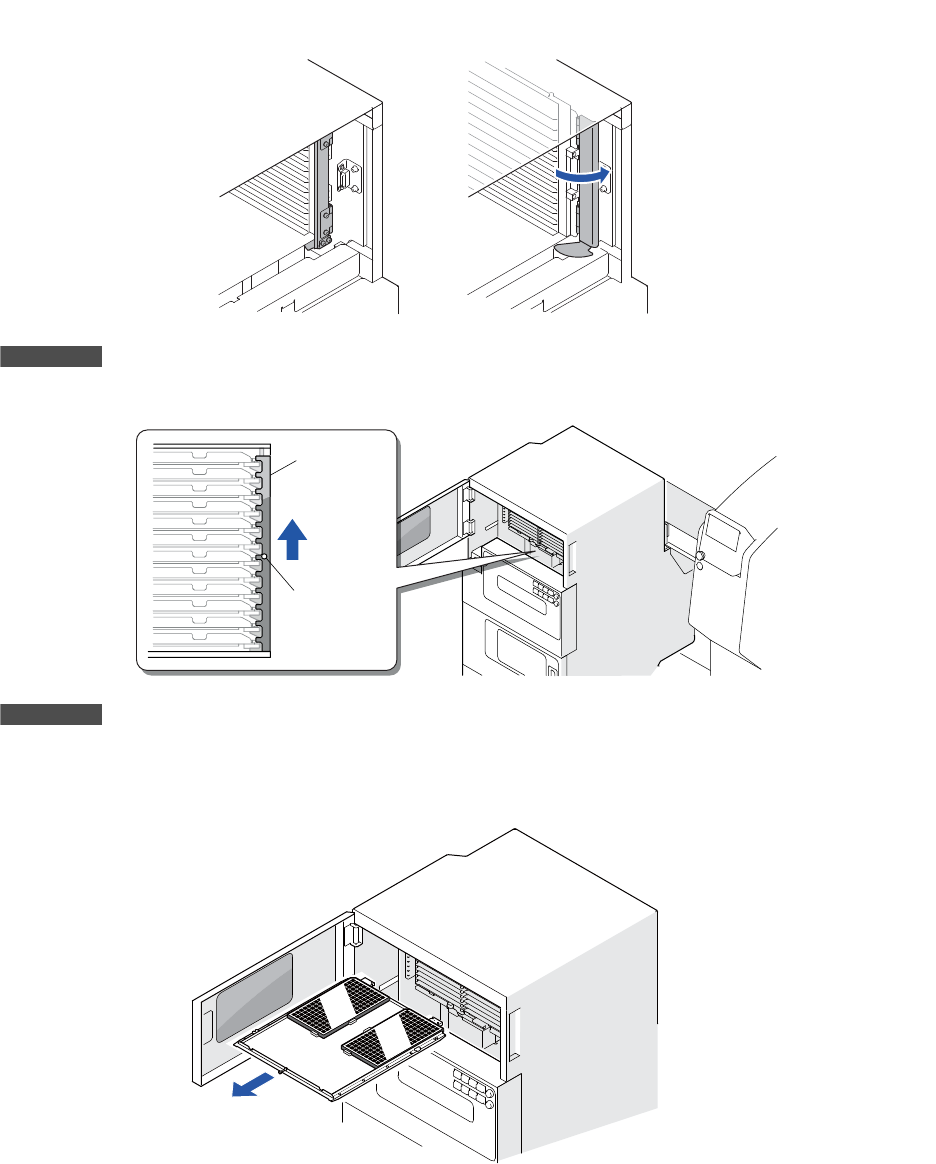

3. 请打开挡板的锁扣。

备注

上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽将料盘托盘提上去。

备注

即时在托架挡块下降的状态下，也能拉出一半料盘托架。该设计是为了方便操作人员确认元件状态。补充料盘元件时，务必提升料盘托架。

4. 从需要补充元件得了槽内抽出托盘。

30SYS-0961

30SYS-0736S

ᤣ᠟

ᠬᶊᣵഫ

01SYS-0719

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

100 AIMEX III/AIMEX IIIc 系统手册

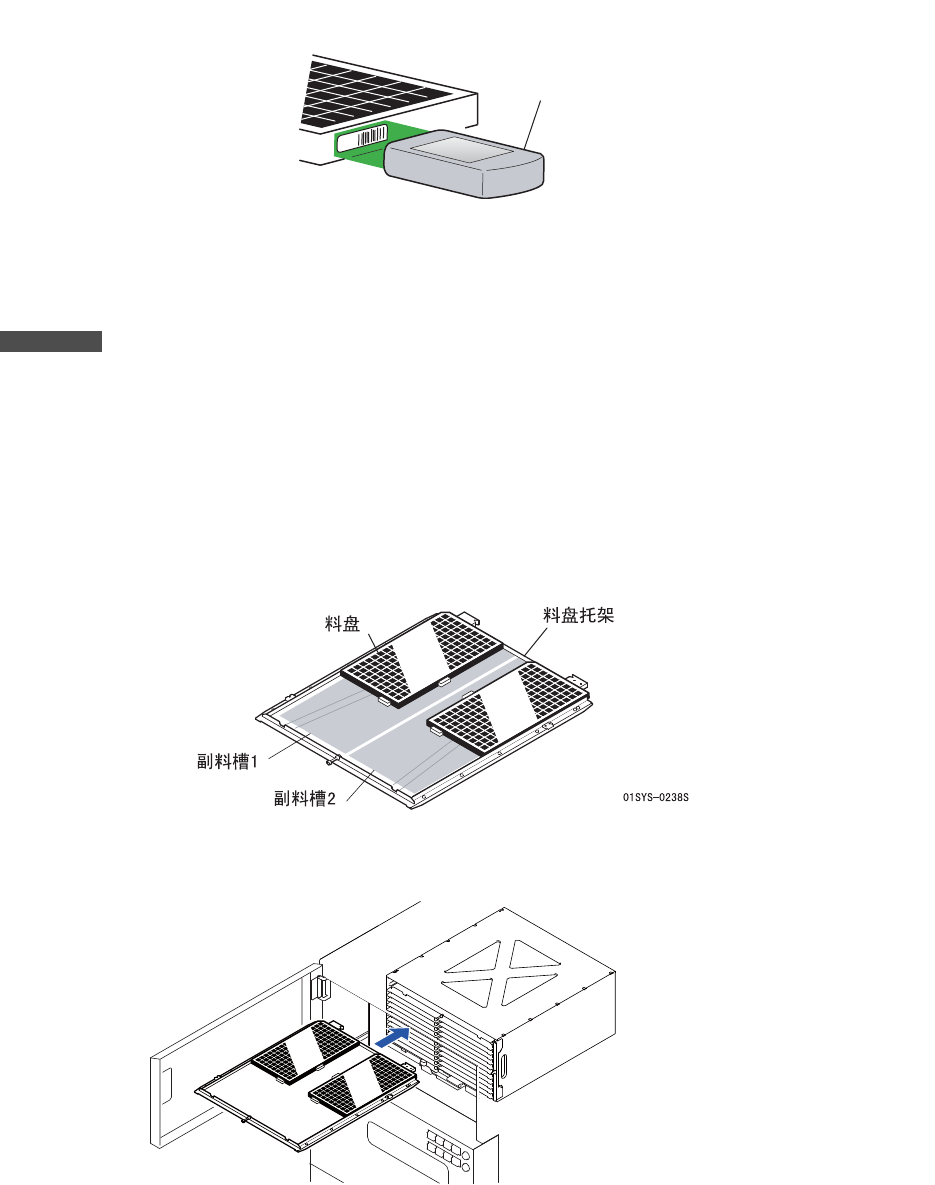

扫描元件。

不运用 Verify 功能时，不需要该操作。

1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。

a. 请在 KIT Handy 或 KIT Manager 的画面上选择要补料的料槽。

b. 请利用 KIT Handy 或手持式扫描器扫描元件的条形码或 DID。运用定位检测式料盘验证时，请扫描

FIDL （托盘）与 DID （料盘）。

备注

料盘验证的详细请参考「Nexim 使用说明时」。使用 Fujitrax 时，清参考「Fujitrax Verifier 用户手册」的「5. 料盘元件的验证方法」。

2. 用 KIT Handy 可指定最初的吸取元件。详细请参考「4.9.3 指定料盘元件的吸取开始点」。

将料盘元件插入料槽。

1. 将料盘搭载到料盘托盘上。

2. 将料盘插入相对的料槽内。

30SYS-0157S

Kit Handy

01SYS-0239
