4. 生产准备 SYS-AIMEX3C-007S0
94 AIMEX III/AIMEX IIIc 系统手册
4.7.4 运用供料器自由配置功能时的操作
本小节对于运用供料器自由配置功能时的供料器卸载与安装作业进行说明。
请再以下任意一个显示画面内确认需要搭载到料站上的供料器。根据 KIT Handy 有无以及 PC 的配置位置
用最合理的方法进行确认
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
备注
在机器的操作画面上确认以下两点 1. 料卷与供料器已经结成组合； 2 没有必要进行快速验证。在进行快速验证的同时加载供料器时，请确认
KIT Handy 或 KIT Manager 的画面。

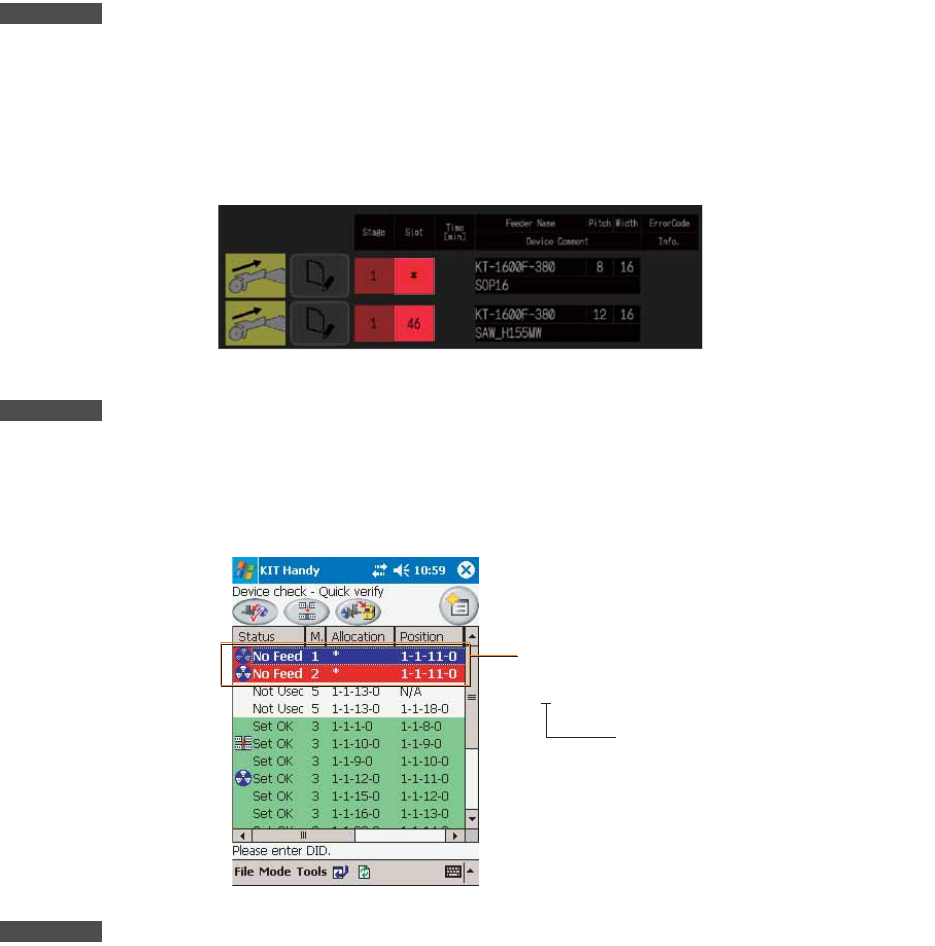

在操作画面上显示的搭载供料器的向导与不适用自由配置功能是的向导相同。详细请参考 「4.7.1 供料器更
换向导画面」。
此外，Job 所指定的料槽内已经搭载了供料器时，画面上该料槽的号码将显示为 「* （星号）」。
备注
Job 所指定的料槽上没有搭载供料器时，画面上将显示该料槽的号码。上图的向导中，因为显示了 46 号料槽，所以可将供料器搭载到任何料
槽之内。
在 KIT Handy 的向导中，要确认元件状态一览中的 「状态」项目。需要搭载供料器的料槽的 「当前位置」
上显示为 「* （星号）」。运用 KIT Manager 时请确认列表视图中显示为 「* （星号）」。
备注
上图的画面表示，Job 所指定的料槽 11 是需要搭载供料器的料槽。
30SYS-0932
01SYS-0192S
᮴կ఼᭭᭭ῑ
᭭ῑোⷕ
1-1-11-0
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
95
操作步骤
1. 首先，在使用以下配件进行生产时，请将该配件搭载到 Job 所指定的料槽上。
a. 元件载出搬运轨道
b. 助焊剂浸渍单元
2. 确认 KIT Handy 或 KIT Manager 的画面，并对显示为「No Feeder」的料槽进行快速验证。成功验证
之后请确认操作画面的安装向导。
3. 请将完成验证的供料器搭载到料站托架上。如果是在模组的同一侧，可以搭载到任何一个料槽上。供
料器的搭载方法请参考 「3.11 在料站托架上安装供料器」。
备注
如果没有空料槽，请将不用的供料器先取下来。在搭载供料器时，如果料槽上 [ 料槽的状态显示 ] 的灯不亮，表示该料槽内的供料器不能使
用。

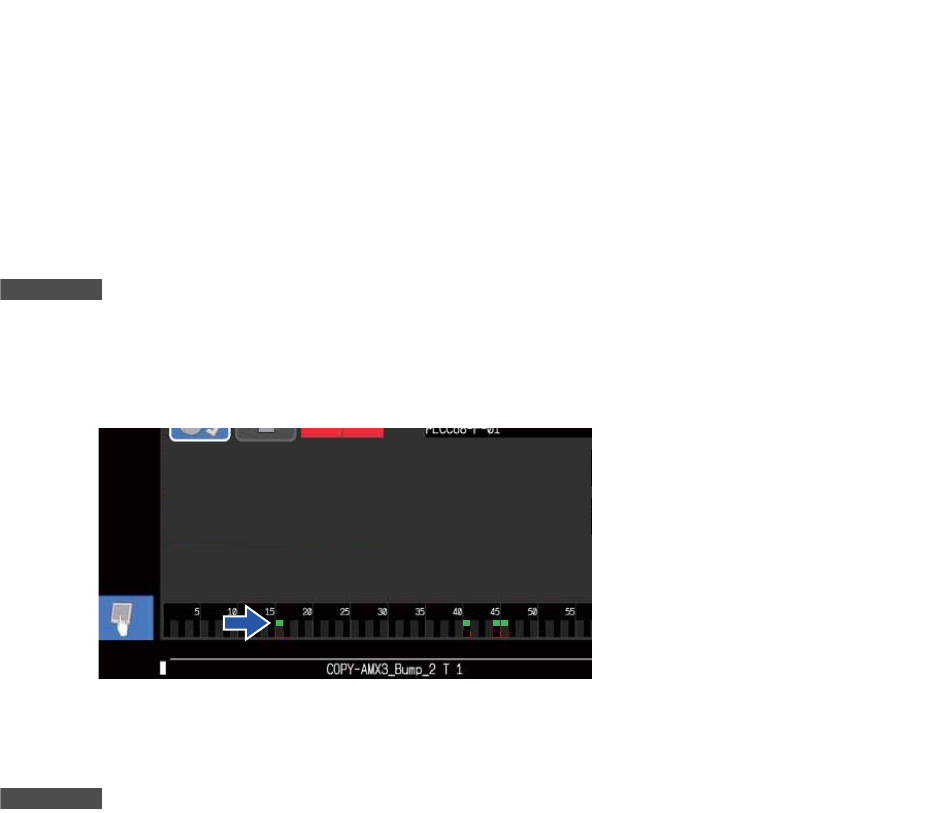

4. 请确认装有供料器的料槽的 [ 料槽的状态显示 ] 是否变为绿色。
5. 请搭载所需的全部供料器。
备注
因为不同宽度的供料器所占用料槽数不同，所以根据配置的方式不同，可能出现无法搭载全部供料器的现象。Job 内指定了多个供料器时，搭
载规则为从宽度窄的供料器开始按照从小到大顺序依次搭载。
30SYS-0943
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
96 AIMEX III/AIMEX IIIc 系统手册
4.8 搭载料盘元件 （料盘单元 -LTW(2)）
请按照向导画面，安装料盘元件。
4.8.1 搭载料盘的向导画面
运用 Verity 功能与不运用 Verity 功能时所显示的作业向导不同。
运用 Verify 功能时
30SYS-0933-S
6ORW
ᯏ″
⭱䶘࠽ᦘੇሲ
֒ѐੇሲ
ᯏㄏؗᚥ
ᖉ᤿с㇣ཪ䭤δрсεθቧ㜳ཕ䘿᤟ᯏ″ȾԄࡦⲺᮦᆍѰᯏ″
1RȾ
ԛ㬓㢨Ⲻᮦᆍ㜂Ქᱴ⽰㻡䘿᤟Ⲻᯏ″Ⱦ
ć$Ĉૂć%Ĉ㺞⽰ᯏⴎ㇧Ⲻփ㖤Ⱦδ$φрቸθ%φсቸε
ᑜᴿ㓘㢨䇦ਭⲺᯏ″р䴶㾷ᆿ㻻ᯏⴎȾᇂᡆᆿ㻻੄㓘㢨਎Ѱ㔵㢨Ⱦ
ᱴ⽰㻡䘿᤟Ⲻᯏ″Ⲻᯏ″ਭ⸷Ⱦ
ᱴ⽰㻡䘿᤟Ⲻᯏ″Ⲻᯏㄏ⌞䠀Ƚ੮਌ᯯੇૂ੮਌ᔶခ⛯δθεȾ
ᱴ⽰㻡䘿᤟Ⲻᯏ″Ⲻᯏታ人઀ᰬ䰪δPLQεȾ
ᱴ⽰㻡䘿᤟Ⲻᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰рቸᯏⴎ㇧Ⲻᯏ″Ƚ⅗ᯏ″ⲺᯏⴎȾ
ঋ࠱䭤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδᯏⴎ㇧%ε
ᆿ㻻ᯏⴎݹԬδᯏⴎ㇧$ε
ࡓခᯏㄏ ੮਌ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
⅗ᯏㄏ
⭱䶘࠽ᦘੇሲ
֒ѐੇሲ
ᯏㄏؗᚥ
ᯏ″
