6. 手动模式指令的操作 SYS-AIMEX3C-007S0
196 AIMEX III/AIMEX IIIc 系统手册
6.6 电路板除去指令
用于从机器中取出电路板的情况。

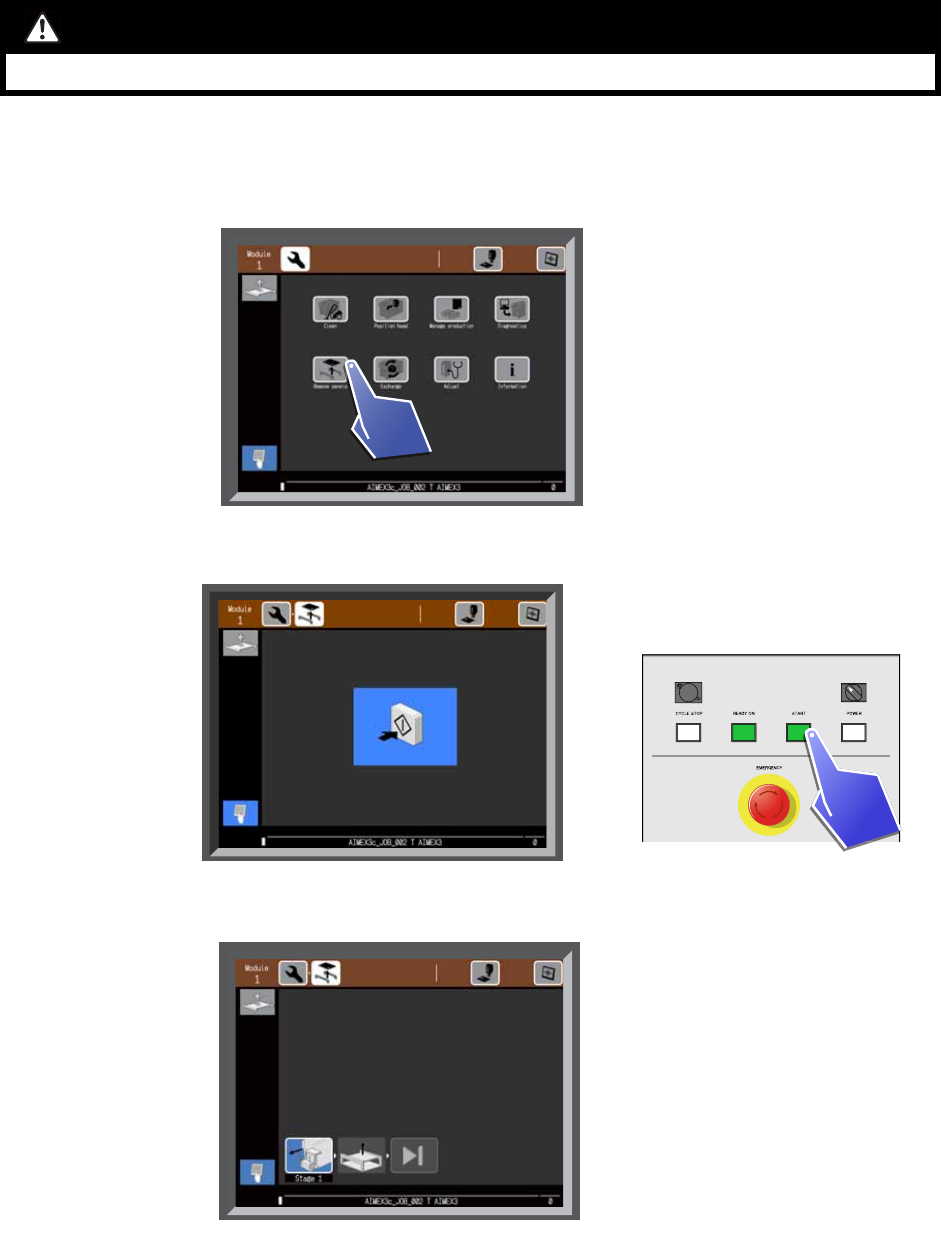

1. 请选择 [Remove panels] 指令。
2. 取出电路板后，画面显示为开始等待画面。请按下 [START] 按钮。
3. 请点击 [ 取出料站 ] 按键。
4. 请慢慢将供料单元拉出机器之外。
注意 66
• 打开正面门时请完全向上抬起。如果正面门抬起到一半位置停止时，有落下的危险。
30SYS-1033
30SYS-1034
30SYS-1035
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
197
5. 请打开正面安全门。
注意
务必阅读注意 66。

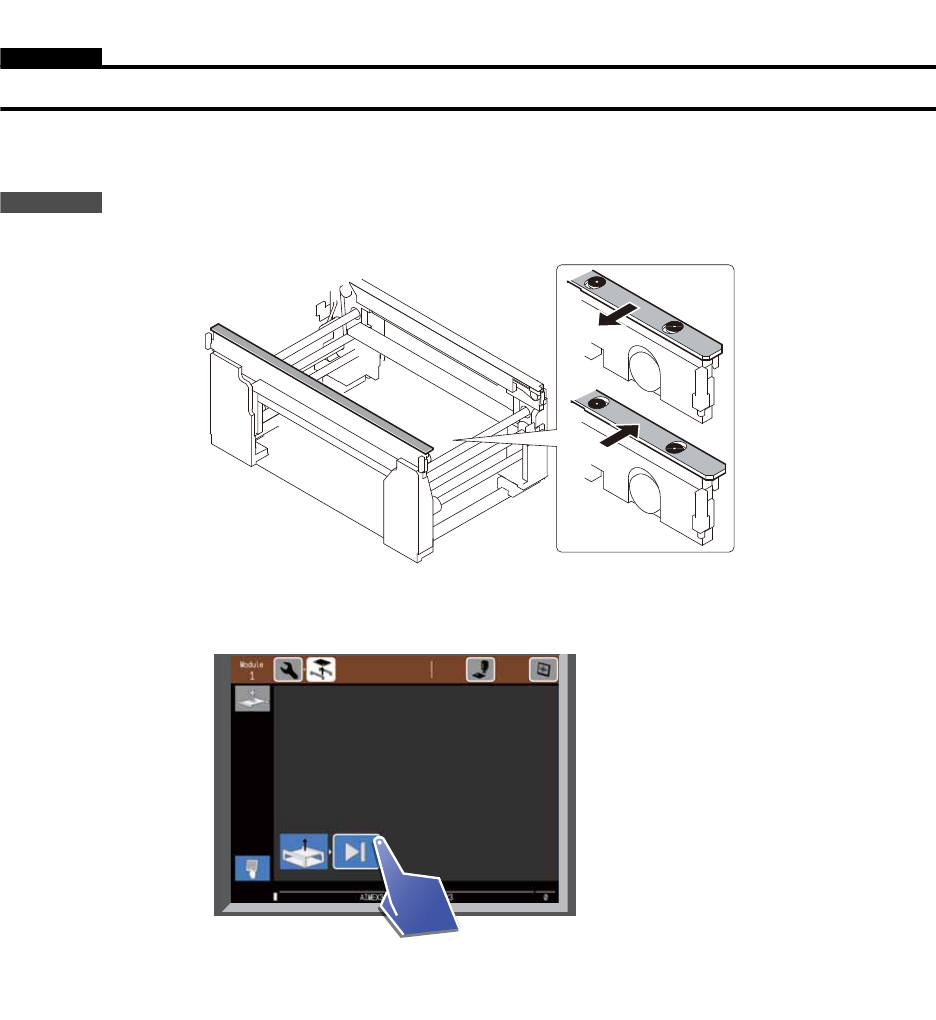

6. 从通道上取下电路板。
备注
将搬运轨道上面的图板滑动到外侧后，可从正上方将电路板取出。取出电路板后，请务必将托板复原。
7. 完成电路板的取出操作后，请点击 [ 实行 ] 按键。
8. 请关闭正面安全门。
9. 请将供料单元插入机器内。
30SYS-0295
30SYS-1037
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
198 AIMEX III/AIMEX IIIc 系统手册

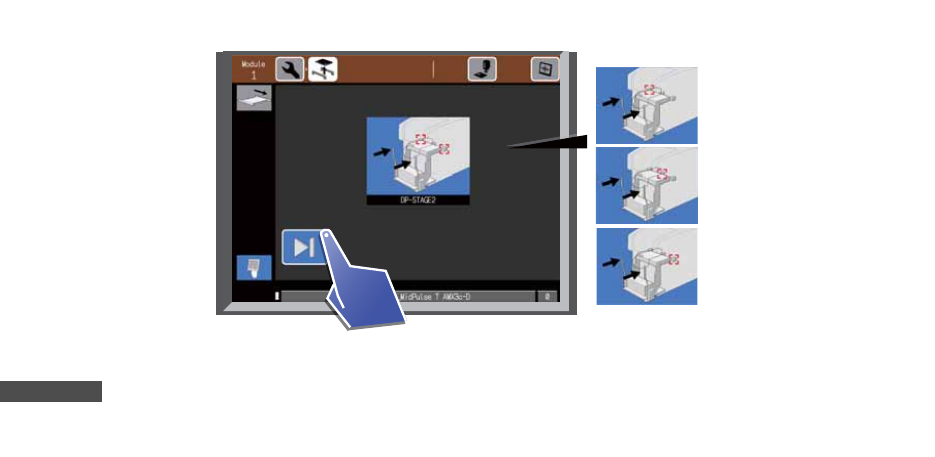

10. 操作画面上显示以下示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单元。
备注
示意图上的红框表示供料单元的推入量不足。3 处红框消失后，不需要操作，供料单元将自动被锁住。
11. 完成操作后，返回到第 2 不得向导画面。
30SYS-1038
