SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

135

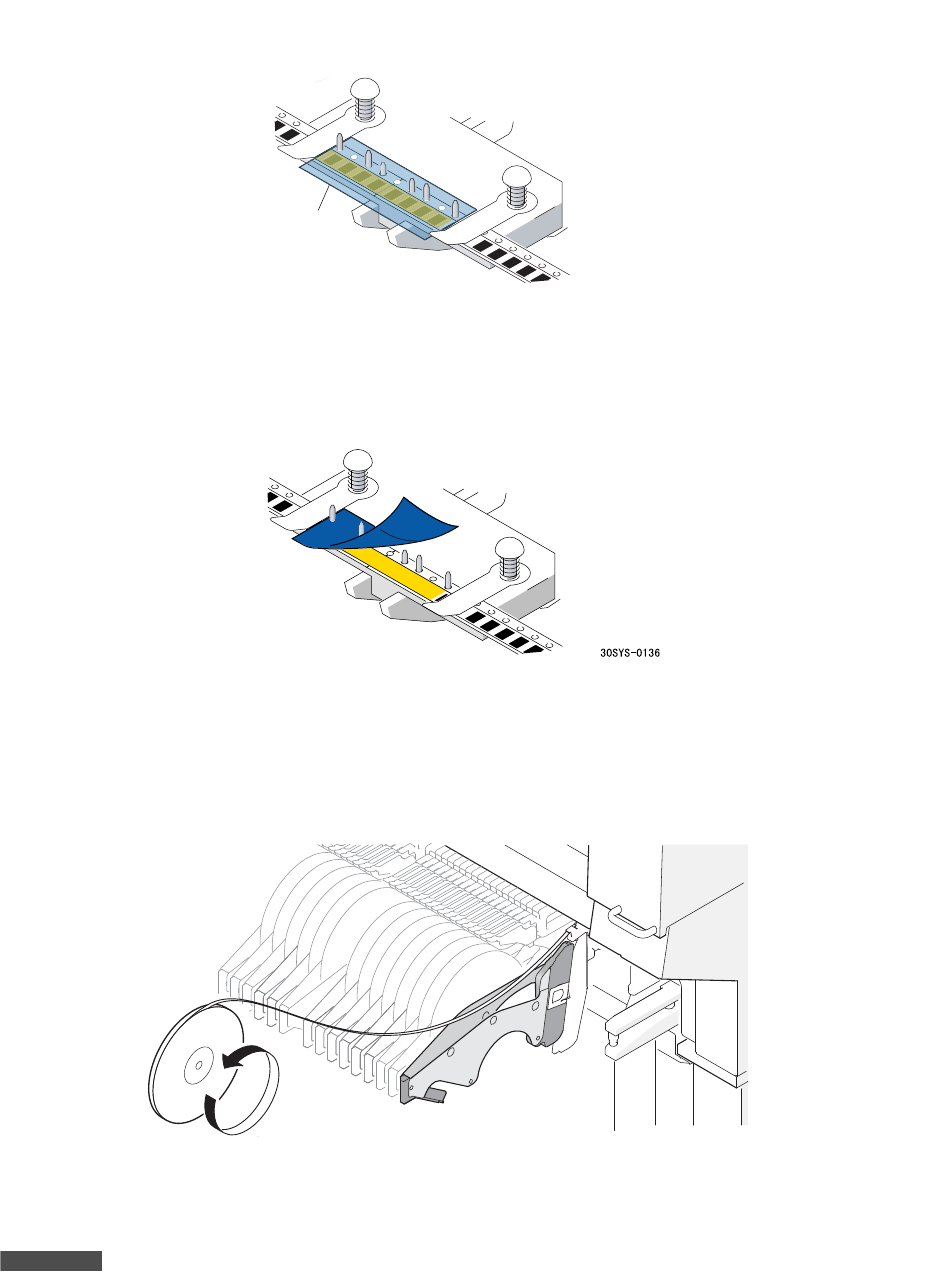

9. 使用表面薄膜固定已连接在一起的载带。

• 请使用尺寸合适的接料带。

10. 缓慢地将拼接胶带的表面薄膜上的蓝色部分剥离。留下已结合在料带上的黄色胶带。

11. 拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。

12. 将料带卷到料卷上，并且安装到料卷托架上。

13. 运用 Verify 功能时，点击 Kit Handy 显示的信息，就会将完成料带拼接的消息将上报给 Nexim。

备注

使用 FujiFlexa 时，信息将上报给 Fujitrax。

到此为止完成料带拼接作业。

6<66

ᣐ᥹㛊ᏺⱘ

㸼䴶㭘㝰

30SYS-0138E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

136 AIMEX III/AIMEX IIIc 系统手册

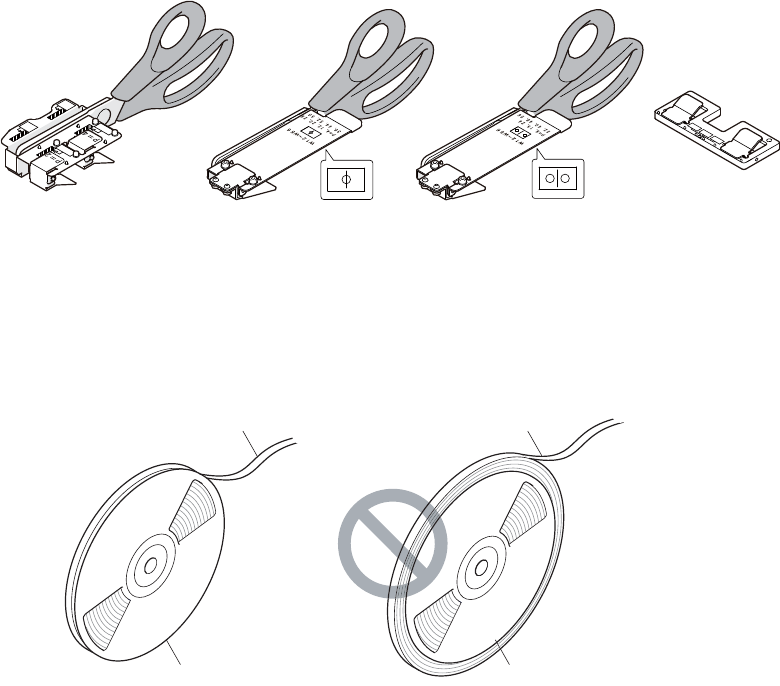

如果使用以下列举的料带拼接治具进行作业时，请参照 [FUJI 智能供料器料带拼接金属检测部分使用说明

书]。

料带拼接的时间和卷取料带时的注意事项

料带拼接是在所使用的料带元件剩余不多时开始进行的作业。如果在元件还有很多的情况下进行拼接，则

会导致被卷取的料带将超过料卷直径。

在这种情况下将料卷安装到料卷托架上，除了料带与供料器会发生干涉，还会导致松弛的料带发生扭曲等，

成为送料不良的原因。

不要使卷取后的料带超过料卷的直径。

01SYS-0353

AA9DA01

AA94T02

AA95A02

AA94Z02

01SYS-0332S

ܗӊ᭭ो

᭭ᏺ

ܗӊ᭭ो

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

137

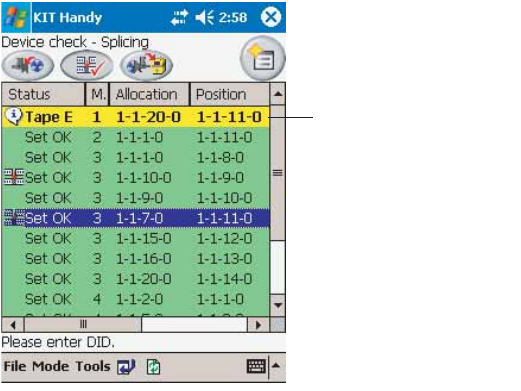

运用供料器自由配置功能时的注意事项

在运用供料器自由配置功能时的料尽预告画面上，显示被安装了供料器的料槽和 Job 中所指定的料槽。请

按照安装在 [ 现在位置 ] 的料槽上的供料器进行料带拼接。

该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，在 Job 中则是指 [1-1-11-0] 上

的供料器。

6<66

᭭ሑⱘ᭭ῑ
