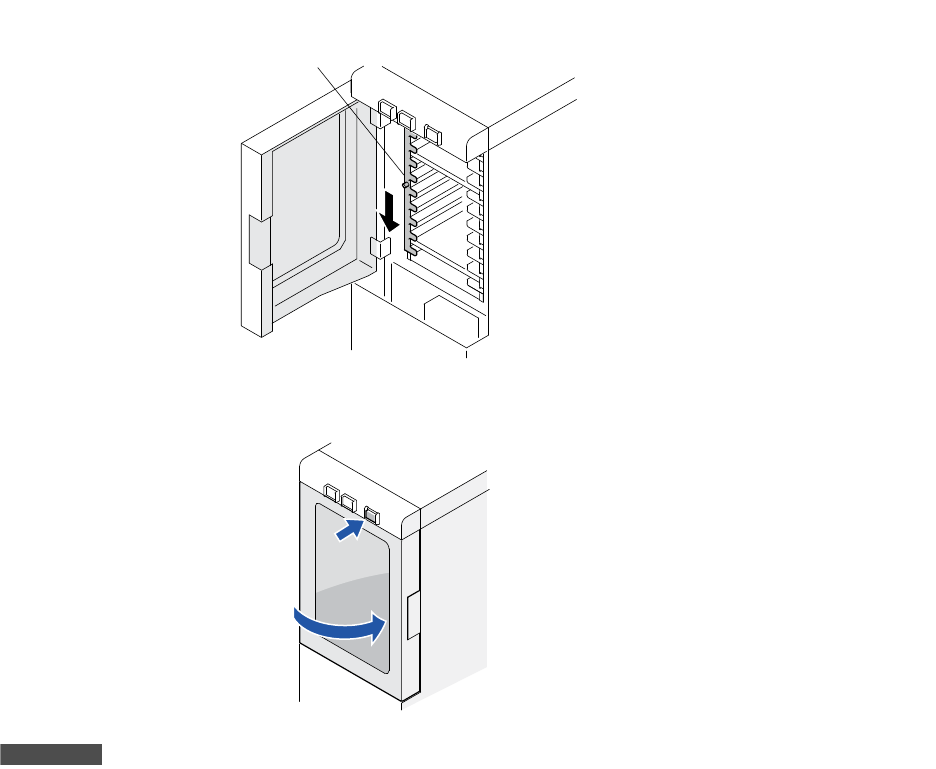

6. 下移料盘挡块。
7. 请关闭正面安全门并按 [COMPLETE] 按钮。
备注
请避免与料盘单元 -M 发生冲撞，安静的关闭正面安全门。
6<66
᭭Ⲭᣵᴵ
30SYS-0179
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
118 AIMEX III/AIMEX IIIc 系统手册
4.9.3 指定料盘元件的吸取开始点
将料盘元件安装到料盘单元 -M 中的时候，通过在操作画面或 KIT Handy 上指定最初吸取的 元件的位置坐
标，能够指定料盘元件的吸取开始点。
机上的指定
在机上指定吸取点时，画面将有料盘更换向导画面转移到吸取点指定画面。
1. 请再显示料盘更换向导画面的状态下点击吸取开始点的显示。
2. 请设置 X, Y 的吸取点。
备注
设置栏内的 X, Y 初始值显示当前的吸取点。
3. 完成设置后，请点击键盘上的 OK 按键。
30SYS-0974
30SYS-0975
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
119
利用 KIT Handy 的指定
请用 KIT Handy 进行以下操作。
1. 用 KIT Handy 读取要搭载的条形码。
2. 请输入最初吸取元件的 X, Y 坐标。
备注
此时如果设置了没有元件的坐标 ( 比如料盘以外 )，则料盘元件的吸取点指定无效，将会通过对话框显示无效通知。
3. 请点击 OK 按键。
30SYS-0171J
oNnLLVIq
oNnLLVIq
