3. 基本操作 SYS-AIMEX3C-007S0
54 AIMEX III/AIMEX IIIc 系统手册
3.11 在料站托架上安装供料器
• 向供料器搭载料卷的方法请参考 「FUJI 智能供料器手册」。
1. 请将供料器的前端放在料站托架的料槽上。
2. 向前推供料器。
注意 41
• 请将供料器底部的导轨完全插入料槽。如果没有正确地安装，供料器有可能与贴装工作头发生干涉。
01NST-0379S
ᇐ䔼
᭭ῑ
30SYS-0143E
30SYS-0144E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 3. 基本操作
AIMEX III/AIMEX IIIc 系统手册
55
3. 向上提起供料器末端的锁扣拉杆，顺势将供料器前端的通信接头插入料站托架上相应的插口内。
4. 将拉杆向下扣回。完成操作后需要确认 "PWR" 是否显示为亮灯状态。
备注
供料器没有成功安装时不会通电，因此 "PWR" 不会亮灯。
5. 使用了带有 7 英寸料卷托架的 W8、W04b(c)、W08b(c/f) 供料器时，请每隔 1 个供料器将供料器的料
卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。
01SYS-0663
1
2
01SYS-0664
01SYS-0665
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
3. 基本操作 SYS-AIMEX3C-007S0
56 AIMEX III/AIMEX IIIc 系统手册

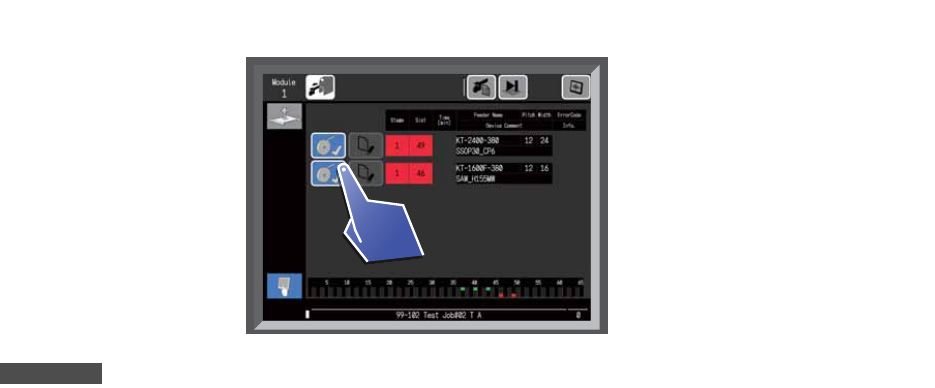

6. 在操作画面上，每个搭载了供料器的料槽前都会显示出[搭载供料器]按键。请点击[搭载供料器]按键。
备注
使用 Verify 功能时，不需要该操作。
30SYS-0900
