Aimex3C系统手册.pdf - 第257页
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理 AIMEX III/AIMEX IIIc 系统手册 241 3. 进行各项的必要设 置。有关设置内容的详细参 考设置画面下方的记载。 4. 完成所有的设定项 目后，请单击 [Send to Machine]。 5. 结束所有的设定变 更的传输后，单击 [Close]。 Host coordination setti ngs Fujitrax settings Automat…
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
240 AIMEX III/AIMEX IIIc 系统手册
8.2 机器功能设定
此处设置的内容将反映到生产线上所有的机器 (AIMEX) 内。
1. 点击 [ 菜单 ] 中的 [ 装置功能设置 ] 后，显示装置设置画面。
2. 在 [ 分类 ] 的选择箱内选择设置项目后，一览的显示内容将变更。
分类 设置项目
Operation settings Changeover guidance settings
Recovery settings
Alternate feeder (Alternate tray) change condition settings
Nozzle cleaning settings
IPS dust detection settings
Pickup error prevention settings
Disable feeder buttons during production to prevent
collisions with nozzles setting
Allow 0402 (01005") parts to use different package data
Feeder supply check settings
Specify feeder indexing based on job
LCR check setting
Mark reading settings Fiducial mark settings
Solder mark read settings
Panel conveyance settings Conveyor width settings
Panel clamp settings
Panel conveyance operation settings
Tray unit settings Tray pickup start point and movement direction settings
Tray unit-LT/LTW settings
30SYS-1150-E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
241
3. 进行各项的必要设置。有关设置内容的详细参考设置画面下方的记载。
4. 完成所有的设定项目后，请单击 [Send to Machine]。
5. 结束所有的设定变更的传输后，单击 [Close]。
Host coordination settings Fujitrax settings
Automatic changeover settings
Skip boards at the machine setting
HexaFeeder cassette ID recognition
Error code used when reporting an empty pickup in
production information
Starting method when using remote start
Signal tower settings Machine status
Calibration settings Shorten auto calibration when replacing heads
Operation when placing height
measurement sensor has
recognition errors
Operation when placing height measurement sensor has
recognition errors
Priority operation settings Supply guidance priority settings
Device exchange command operation setting
Display language Language setting
Multiple machine settings Link with the machine from the previous stage.
Link with the machine from the next stage.
分类 设置项目
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
242 AIMEX III/AIMEX IIIc 系统手册

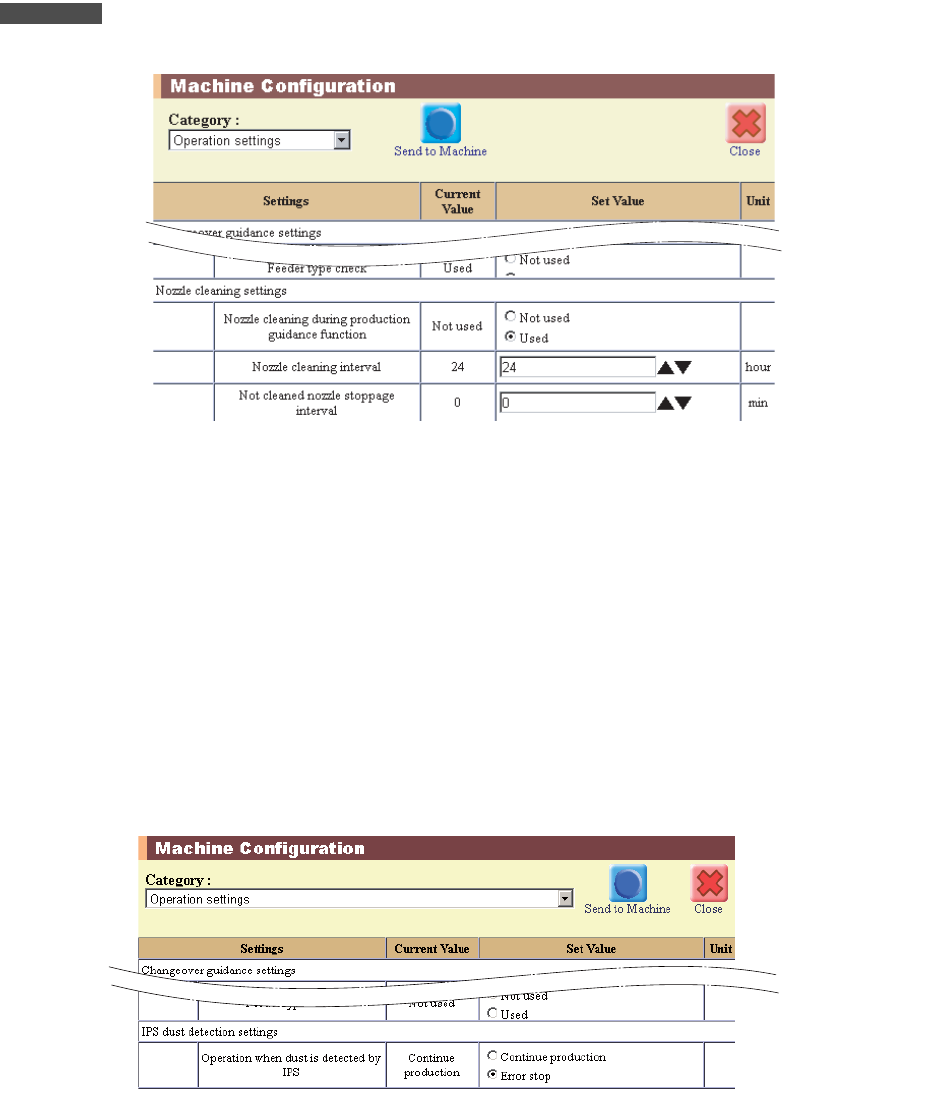

8.2.1 吸嘴清扫功能设定
运转状态下，定期清扫装在工作头上吸嘴的功能。同时也清扫工作头的热补正定位点。
备注
对应工作头为 H24(G, S)、DX(R12) 工作头。并且标准吸嘴成为对象。
• [Nozzle cleaning during production guidance function]: [Used]
• [Nozzle cleaning interval]:：「1 ～ 240」小时 当累计运转时间达到设定时间后，就会显示吸嘴清
扫向导。
• [Not cleaned nozzle stoppage interval]: [0 to 60] 分钟 在显示了吸嘴清扫向导之后，如果超出了
所设定的时间而没有清扫吸嘴时，就会 停止生产。设定为 [0] 的时候，不进行生产停止。
能够使用该功能的模组是搭载了供料器类型清扫刷单元的模组。
8.2.2 IPS 尘埃检测功能设定
检测生产中的工作头上是否有灰尘的功能
• [Operation when dust is detected]：[Error stop]
高功能那个只适用于搭载了 H24(G, S) 工作头的机器。
30SYS-0230E
30SYS-0398E
