7. 辅助软件 SYS-AIMEX3C-007S0 224 AIMEX III/AIMEX IIIc 系统手册 12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。 13 IPS 错 误 显示发生 IPS 影像处理错误时的错误编码 。单击错误编码就会 跳入错误内容画面。 14 结束监视 结束影像处理错误的监视。过去取得 的影像信息不被删除。 15 重新监视 重新进行影像处理错误的监视。过去 取得的影像被删除，从没 有发生影像处理错…
SYS-AIMEX3C-007S0 7. 辅助软件
AIMEX III/AIMEX IIIc 系统手册
223
7.4 影像处理错误的分析
运转中发生影像处理错误时，从机器处取得并显示出现错误的影像信息。另外，通过使用 VPDplus 也能够
编辑外形数据。IPS 影像信息能够在 IPSViewer 中确认错误内容。

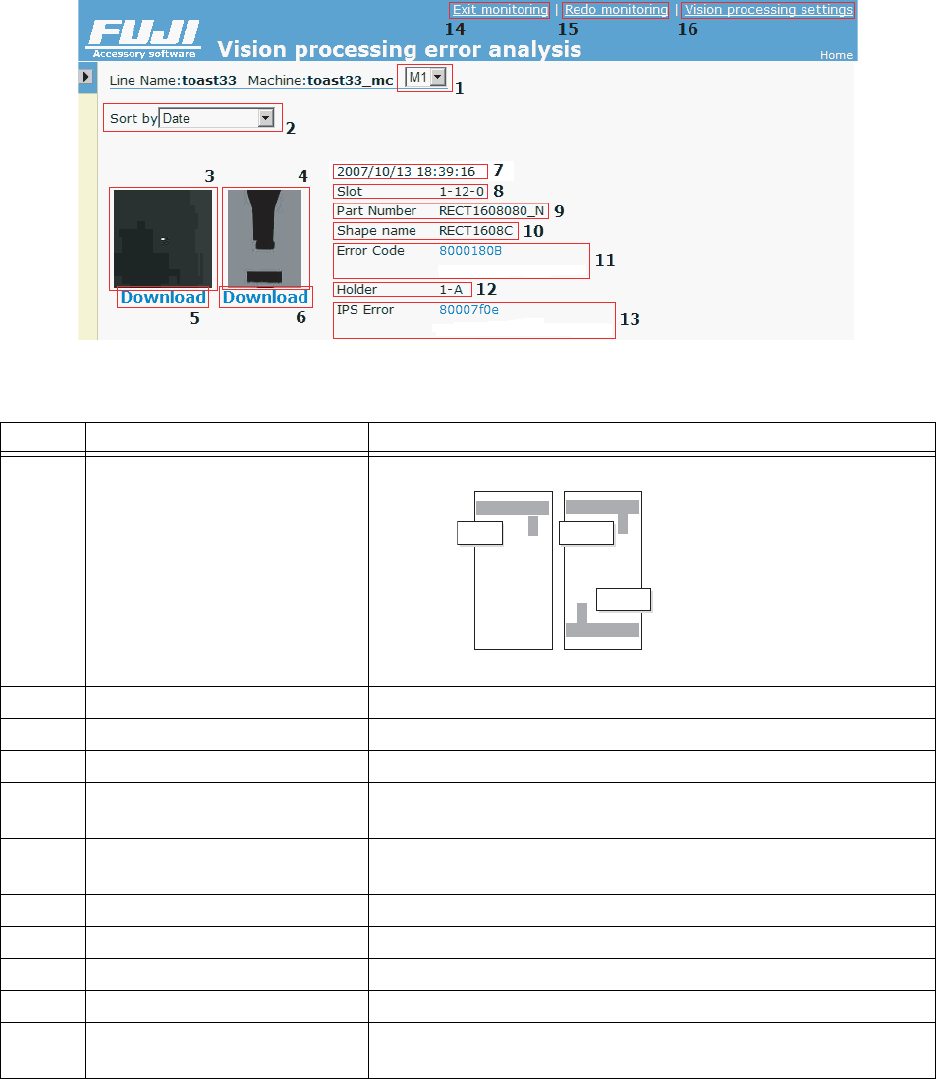

7.4.1 画面上显示的项目和意思
单击在线监视器的链接图标 （影像处理错误分析），就会显示影像处理错误的分析画面。
各显示项目的说明如下。
No. 项目名 说明
1 模组 显示对象模组 （机械手）号码。
2 排序 按照日期或料槽顺序排列影像信息。
3 影像信息 显示发生影像处理错误时的影像信息。
4 IPS 影像信息 显示发生 IPS 影像处理错误时的 IPS 影像信息。
5 下载 单击后，就能够进行元件影像信息的保存或编辑。编辑时，请
使用 VPDplus。
6 下载 单击后，就会保存 IPS 影像信息。所保存的 IPS 影像信息请在
IPSViewer 上进行确认。
7 发生时间 显示发生影像处理错误时的时间。
8 料槽 显示发生影像处理错误的料槽号码。
9 元件号码 显示发生影像处理错误的元件数据名。
10 外形名 显示发生影像处理错误的元件的外形数据名。
11 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会跳入
错误内容画面。
30SYS-0323E
M1 M2
30SYS-0754
M1
M2-1
M2-2
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
7. 辅助软件 SYS-AIMEX3C-007S0
224 AIMEX III/AIMEX IIIc 系统手册
12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。
13 IPS 错误 显示发生 IPS 影像处理错误时的错误编码。单击错误编码就会
跳入错误内容画面。
14 结束监视 结束影像处理错误的监视。过去取得的影像信息不被删除。
15 重新监视 重新进行影像处理错误的监视。过去取得的影像被删除，从没
有发生影像处理错误的状态开始监视。
16 影像处理设定 单击此处就会显示影像处理错误分析的设定画面。
No. 项目名 说明
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 7. 辅助软件
AIMEX III/AIMEX IIIc 系统手册
225
7.4.2 影像处理错误的监视设定
No. 项目名 说明
1 模组 选择对象的模组号码。
2 时刻保存错误影像 想要时刻保存最新影像时，进行选择。取消选择时，取得影像
后自动停止监视。
3 监视检查 想要监视影像处理错误时，进行选择。
4 料槽 显示要取得影像处理错误的料槽。
5 元件号码 显示料槽上搭载的元件的元件号码。
6 外形名 显示料槽上搭载的元件的外形数据名。
7 保存吸取失误 要取得吸取失误的影像信息时，进行选择。
8 错误编码 发生了所设定的错误编码时，作为影像处理错误保存影像。
9 返回 取消数据的设定，返回到影像处理错误的分析画面。
10 清除 清除所设定的内容。反映给机器时，请单击 [ 应用 ]。
11 成批设定 进行料槽的成批设定。成批设定就是将该模组的全部料槽变成
相同的设定。
12 应用 将设定内容反映给机器。
30SYS-0324E
