5. 生产 SYS-AIMEX3C-007S0 160 AIMEX III/AIMEX IIIc 系统手册 2. 将料盘搭载到料盘 托盘上。 3. 将托盘搭载到相应 的料槽内。 备注 请将托盘安静地插入料槽，插入时避免料盘与料槽碰撞。 4. 需要指定第一个取 料点是请从此处进行设置。详细操 作请参考 「4.8.3 料盘元件的第一个取料点」 。 5. 请点击 [ 料盘搭载 ] 按键。 01SYS-0321 30SYS-1001 oNnLL…
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
159

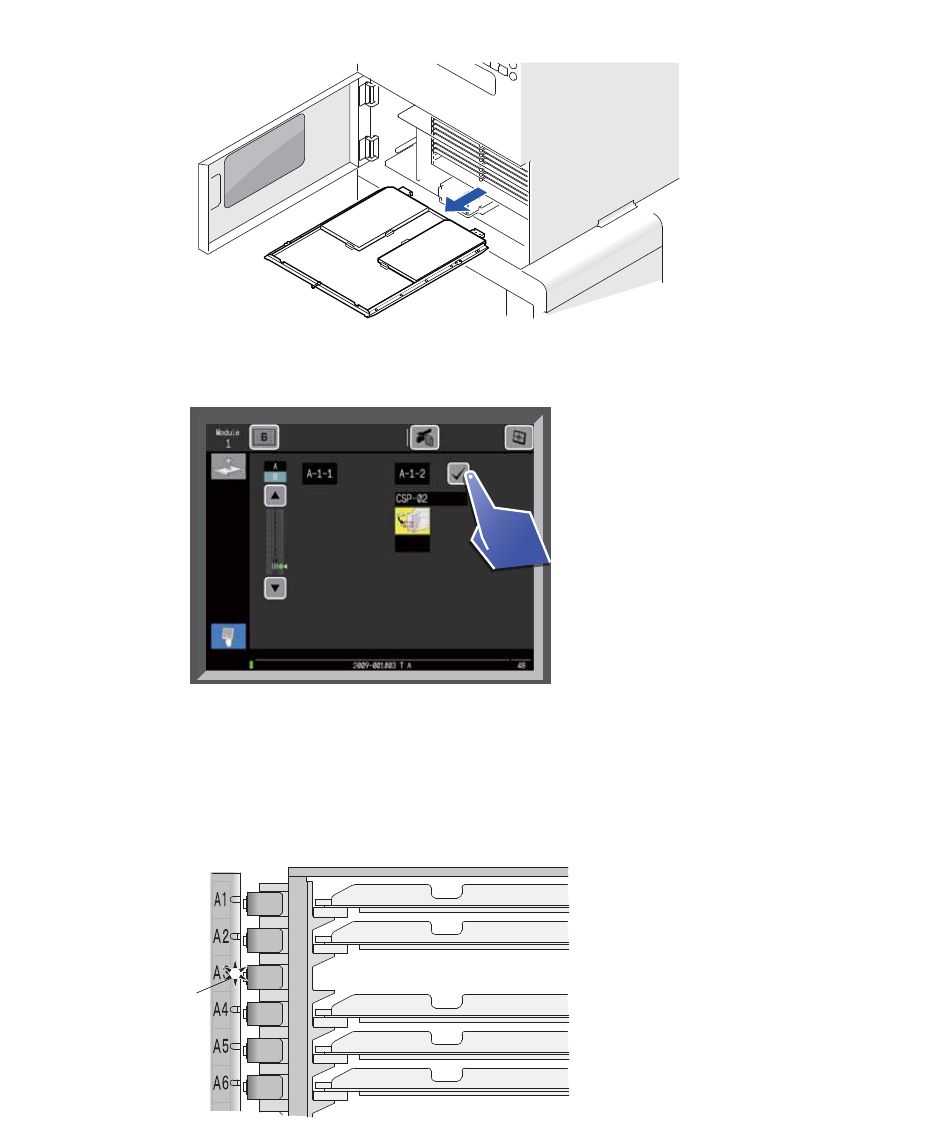

3. 请从料槽 12 中取出料盘托盘。
4. 请点击 [ 确认 ] 按键。接触托盘排出指示。
将料盘元件插入料槽。
1. 请确认要补充的料槽。需要补充料盘的料槽显示为亮灯。或者向导画面中所选择的料槽显示为灭灯。
30SYS-0733
30SYS-1000
01SYS-0320
LED
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
160 AIMEX III/AIMEX IIIc 系统手册
2. 将料盘搭载到料盘托盘上。
3. 将托盘搭载到相应的料槽内。
备注
请将托盘安静地插入料槽，插入时避免料盘与料槽碰撞。
4. 需要指定第一个取料点是请从此处进行设置。详细操作请参考 「4.8.3 料盘元件的第一个取料点」。
5. 请点击 [ 料盘搭载 ] 按键。
01SYS-0321
30SYS-1001
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
161
6. 请将锁扣上锁。
备注
上述操作只适用于料盘单元 -LTW2。料盘单元 -LTW 时，请捏住提纽将料盘托盘压下去。
7. 请关闭正面安全门并按 [COMPLETE] 按钮。
备注
请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。
30SYS-0962
30SYS-0734S
ᤣ
ᠬᶊᣵഫ
30SYS-1002
oNnLLVIq
oNnLLVIq
