4. 生产准备 SYS-AIMEX3C-007S0 102 AIMEX III/AIMEX IIIc 系统手册备注上述操作只适用于料盘单元 -LTW2。料盘单元 -LTW 时，请捏住提纽将料盘托盘压下去。 8. 请关闭正面安全门并按 [COMPLETE] 按钮。备注请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。 30SYS-0737S ᠬᶊᣵഫ ᤣ᠟ 30SYS-0963 oNnLLVIq oNnLLVIq…

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

101

备注

将托盘插到料盘箱的最深处，插入时避免料盘托盘与料盘箱发生冲撞。

备注

想要变更补料的料槽的顺序时，利用操作面板上的上下选择键选择变更选择的料槽名然后向料槽内搭载料盘。

3. 此处指定最初吸取的元件。详细操作请参考「4.8.3 料盘元件的第一个取料点」。

4. 请再选择了完成补料的料槽的状态下，点击 [ 搭载料盘 ] 按键。

备注

运用 Verify 功能时，不需要第 3、4 步。

5. 如果还有其他更换料盘的指示，请从此处开始重复操作。

6. 完成全部的补料作业后，请按 [COMPLETE] 按钮显示向导画面。

7. 请将锁扣上锁。

30SYS-0935

30SYS-0936

30SYS-0962

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

102 AIMEX III/AIMEX IIIc 系统手册

备注

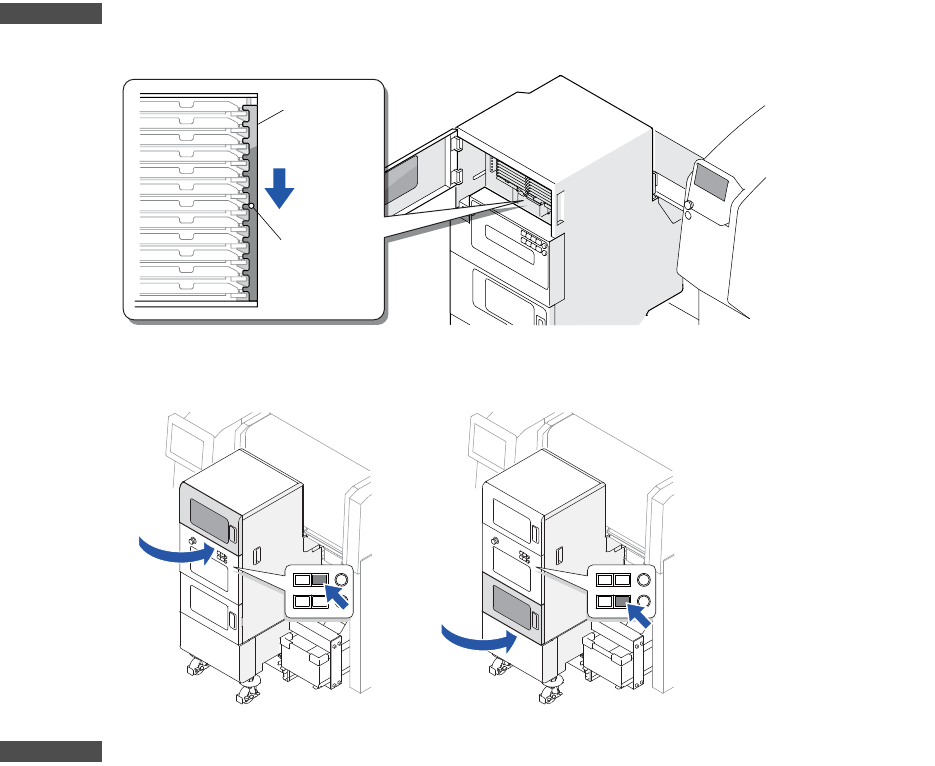

上述操作只适用于料盘单元 -LTW2。料盘单元 -LTW 时，请捏住提纽将料盘托盘压下去。

8. 请关闭正面安全门并按 [COMPLETE] 按钮。

备注

请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。

30SYS-0737S

ᠬᶊᣵഫ

ᤣ᠟

30SYS-0963

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

103

4.8.3 料盘元件的第一个取料点

在料盘元件搭载到料盘单元 -LTW(2) 时，可以在操作画面或 KIT Handy 上指定第一个取料点。

机上的指定

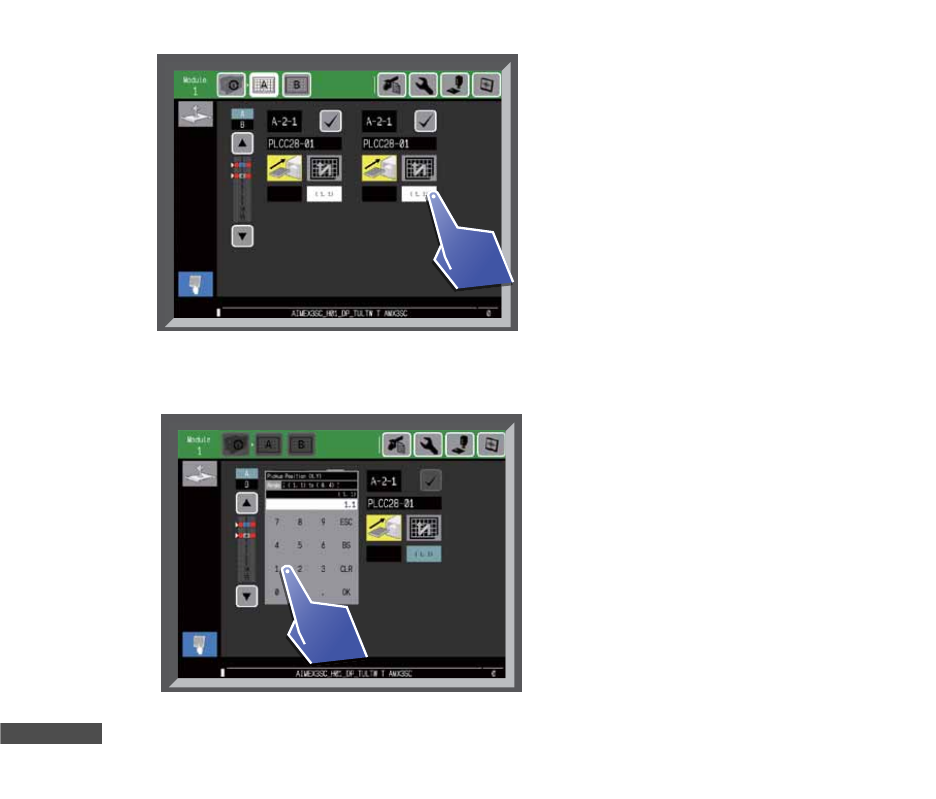

在机上指定吸取点时，画面将有料盘更换向导画面转移到吸取点指定画面。

1. 请点击吸取开始点的显示

2. 请指定 X, Y 的坐标。以触屏方式变更 X, Y 的设置值。

备注

设置栏内的 X, Y 初始值显示当前的吸取点。

3. 完成设置后，请点击键盘上的 OK 按键。

30SYS-0966

30SYS-0965
