SYS-AIMEX3C-007S0 5. 生产 AIMEX III/AIMEX IIIc 系统手册 173 扫描元件。 1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。 a. 请在 KIT Handy 或 KIT Manager 的画面上选择要补料的料槽。 b. 请利用 KIT Handy 或手持式扫描器扫描元件的条形码或 DID。备注料盘验证的详细请参考「Nexim 使用说明时」。使用 Fujit…

5. 生产 SYS-AIMEX3C-007S0

172 AIMEX III/AIMEX IIIc 系统手册

拉出料盘

1. 打开料盘单元 -M 的正面门。

2. 请提起料盘挡块。

3. 从要补充元件的料槽上取出空料盘。

30SYS-0971

6<66

᭭Ⲭᣵഫ

30SYS-0721

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

173

扫描元件。

1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。

a. 请在 KIT Handy 或 KIT Manager 的画面上选择要补料的料槽。

b. 请利用 KIT Handy 或手持式扫描器扫描元件的条形码或 DID。

备注

料盘验证的详细请参考「Nexim 使用说明时」。使用 Fujitrax 时，清参考「Fujitrax Verifier 用户手册」的「5. 料盘元件的验证方法」。

2. 通过向 KIT Handy 输入第一个吸取元件的 X, Y 坐标，可以指定料盘元件的吸取开始点。详细请参考

「4.9.3 指定料盘元件的吸取开始点」。

将料盘元件插入料槽

1. 在作业向导画面上确认料槽位置，安装料盘。

备注

在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽最里面的挡块。如果接触，请将料盘退回一些。

2. 如果有其他料槽的料盘更换的向导，请重复此前的作业。

30SYS-0157S

Kit Handy

30SYS-0176

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

174 AIMEX III/AIMEX IIIc 系统手册

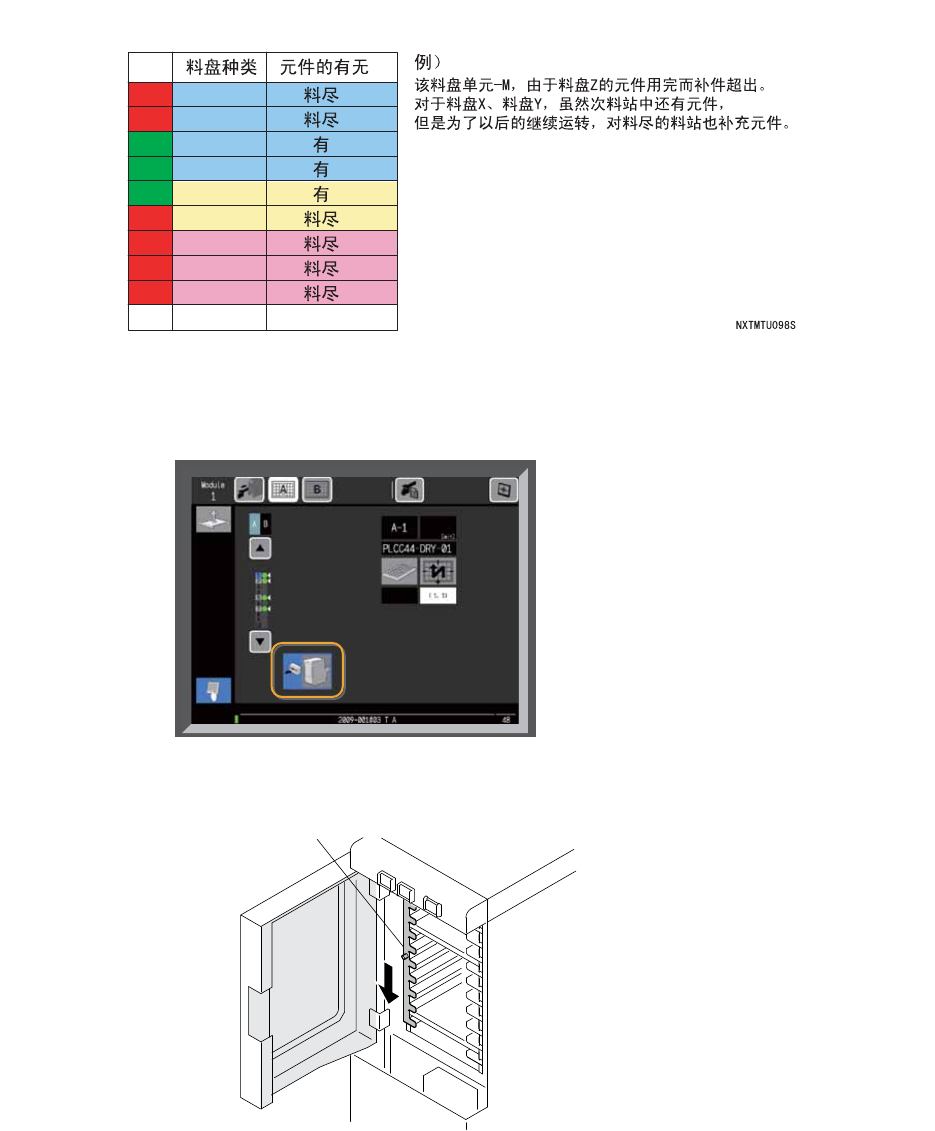

3. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请安装新的料盘。

4. 对于料尽的料槽，如果不需要补充时，请取出空料盘。

5. 完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。

6. 请下降料盘挡块。

Slot

06

07

08

09

30SYS-1010
