Aimex3C系统手册.pdf - 第261页
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理 AIMEX III/AIMEX IIIc 系统手册 245 c. 设定值：右上 /Y 方向 d. 设定值：右上 /X 方向 e. 设定值：左 上 /Y 方向 f. 设定值：左上 /X 方向 g. 设定值：左下 /Y 方向 6<66 ᮍᑺ ᑺ ᑺ ᑺ 6<66 ᮍᑺ ᑺ ᑺ ᑺ 6<6…
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
244 AIMEX III/AIMEX IIIc 系统手册
2. 请在料盘吸取开始点和前进方向的设定中，指定吸取方向。
• [Tray pickup movement direction]: 选择 [Move in Y-direction] 或者 [Move in X-direction]。
• 设定值是以料盘方向 0 为基准时的方向。
吸取顺序的动作列表
通过料盘单元吸取顺序设定，能够进行以下的动作。
a. 设定值：右下 /Y 方向 （初始设定）
b. 设定值：右下 /X 方向
30SYS-0418E
01SYS-0481S
ᮍᑺ
ᮍᑺ
Yᮍ
1
1
1
2
2
2
Xᮍ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
245

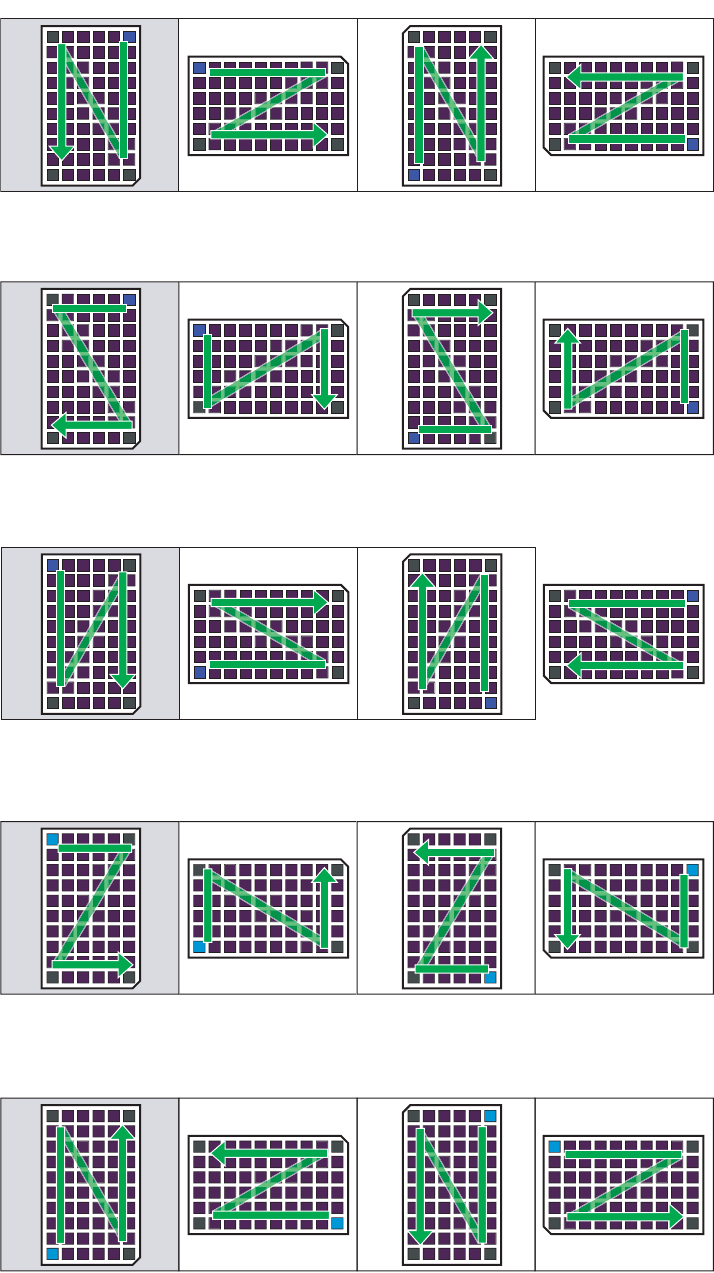

c. 设定值：右上 /Y 方向
d. 设定值：右上 /X 方向
e. 设定值：左上 /Y 方向
f. 设定值：左上 /X 方向
g. 设定值：左下 /Y 方向
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
6<66
ᮍᑺ ᑺ ᑺ ᑺ
01SYS-0487S
ᮍᑺ ᑺ ᑺ ᑺ
01SYS-0488S
ᮍᑺ ᑺ ᑺ ᑺ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
246 AIMEX III/AIMEX IIIc 系统手册

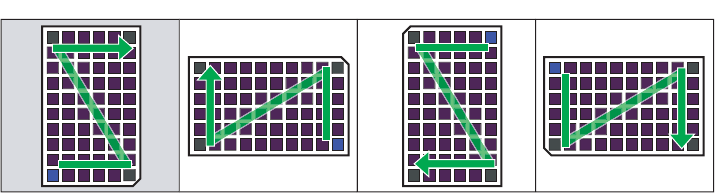

h. 设定值：左下 /X 方向
料盘单元吸取顺序设定后的注意事项
向料盘单元补充了元件后，请不要变更 [ 吸取开始点 ] 或 [ 吸取前进方向 ] 的设定。否则有可能发生以下异
常。
a. 在料盘上还残留元件的情况下，显示料尽的向导画面。
b. 在没有元件的位置上进行吸取动作。
6<66
ᮍᑺ ᑺ ᑺ ᑺ
