8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

268 AIMEX III/AIMEX IIIc 系统手册

8.3.3 自动支撑销设定

用贴装头内的吸取器吸住支撑销并将其放置到支撑板上的功能。

• [Auto backup pins]：[Used]

• [Numbers of auto backup pins for lane1]：要使用的支撑销数（1 ～ 22 个）。

• [Numbers of auto backup pins for lane2]：要使用的支撑销数（1 ～ 22 个）。

为了将设定变成有效，需要事先进行 Job 的编辑。请设定 Machine Configuration 内的项目

[BackupPlate]。详细请参考「Nexim 使用说明书」。

备注

Fuji Flexa 时请参考「AIMEX 系列编程手册」。

8.3.4 混合校正功能设定

混合校正就是使用专用的治具进行贴装动作，并进行偏移量的测定和补正的功能。

• [Hybrid calibration]：[Used]

为了将设定变成有效，请在运转之前将治具吸嘴安装到吸嘴置放台内。关于治具吸嘴，请参照「4.5.4 吸嘴

一览表」。

30SYS-0191E

30SYS-0224E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理

AIMEX III/AIMEX IIIc 系统手册

269

8.3.5 设定进行废料带箱清扫向导的生产电路板块数

如果继续生产，废料带箱内就会积满废料带。进行此设定后，能够在操作画面上提示清扫废料带箱。

• [Quahtity to produce before displaying waste tape cleaning guidance]：[0 ～ 9999]

每当完成了设定块数的生产后，在操作画面上显示废料带箱清扫向导。

30SYS-0812E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

270 AIMEX III/AIMEX IIIc 系统手册

8.3.6 LCR 检查设定

生产开始后，在贴装新元件之前用 LCR 计检查，测定的结果超出估计的常数时，便在生产中不使用其元件

的功能。能提前防止因为电阻器 (R)、电感器 (L)、电容器 (C) 的误贴装的不良电路板的发生。

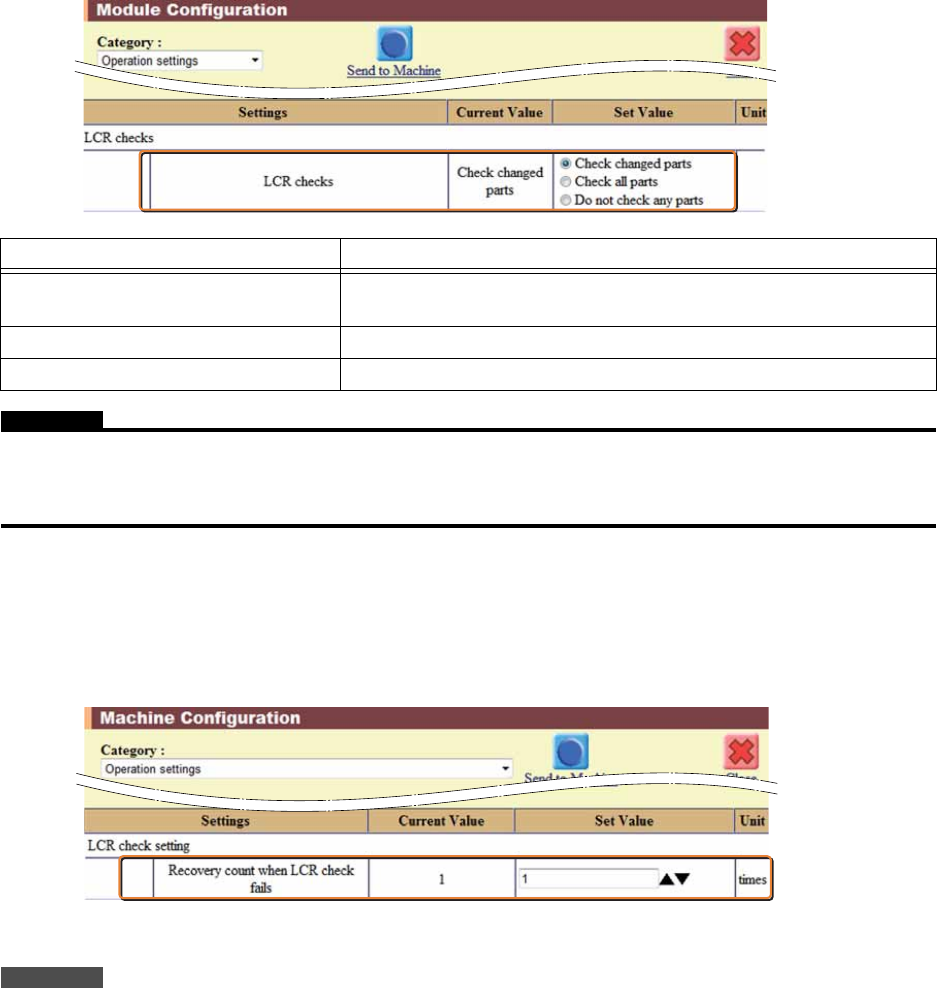

LCR 检查实施设定

设定 LCR 检查使用元件。

注意

1. 在「全部元件不实施」中设定时，即使用 Job 实施了 LCR 检查的设定，也不进行 LCR 检查。通常在「换线元件对象」或者「全部

元件为对象」中设定，LCR 检查的实施 · 不实施请用 Part Data 设定。

2. 变更设定时请重新传送 Job。

LCR 检查失败时的补件次数

用 LCR 计测定元件进行合格 · 不合格判断。对不合格的元件进行测定的补件时，在辅助软件的「机器功能

设定」中设定。

• 「LCR 检查失败时的补件次数」: 「0 ～ 9」

备注

1. 在设定中设定为「0」时不补件。

2. 从设定后的吸取元件开始补件次数有效。

设定项目说明

换线元件对象传送 Job 后，只对在换线更换的 LCR 检查使用元件实施 LCR 检

查。

全部元件为对象传送 Job 后，对全部的 LCR 使用元件实施 LCR 检查。

全部元件不实施全部的元件不实施 LCR 检查。

01SYS-1071-E

01SYS-1072-E
