6. 手动模式指令的操作 SYS-AIMEX3C-007S0 210 AIMEX III/AIMEX IIIc 系统手册 6.8.1 清扫工作头的吸嘴 1. 请选择 [Clean head nozzle s] 指令。 2. 显示出吸嘴清扫的 开始等待画面。请将 带刷子的供料器搭载到任意一个料槽上 ，然后点击 [START] 按 键。 备注 在实行指令期间，显示机器正在运转的示意图。完成指令后，返回到 [Adjust] 指令的菜单画面。 …
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
209
6.8 工作头调整指令
在清扫吸嘴时使用供料器类型清扫刷单元。
备注
对应的工作头类型为 H24(G, S)、DX(R12) 工作头。并且只能清扫标准型吸嘴。
1. 请选择 [Adjust] 指令。
2. 显示以下的指令选择画面。
号码 指令名 功能
1 Clean head nozzles
（工作头的吸嘴清扫）
实行该指令，然后清扫工作头上的吸嘴与热补正定位
点。
2 Clean all nozzles （清扫所有吸
嘴）
通过实行该指令，清扫吸嘴置放台与工作头上的吸嘴以
及热补证定位点。
3 Remove jig parts
（治具元件的取出）
从治具台的收存部取出混合校正专用的治具芯片。
30SYS-1063
30SYS-1064
123
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
210 AIMEX III/AIMEX IIIc 系统手册
6.8.1 清扫工作头的吸嘴

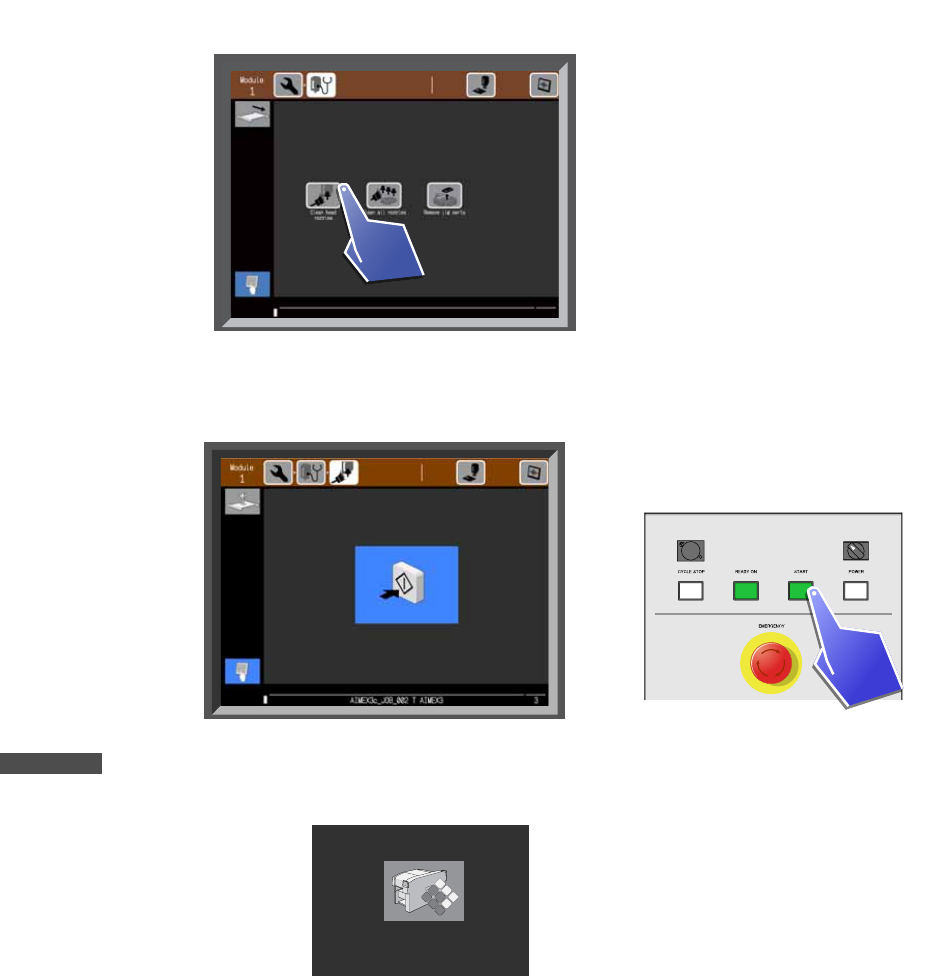

1. 请选择 [Clean head nozzles] 指令。
2. 显示出吸嘴清扫的开始等待画面。请将带刷子的供料器搭载到任意一个料槽上，然后点击 [START] 按
键。
备注
在实行指令期间，显示机器正在运转的示意图。完成指令后，返回到 [Adjust] 指令的菜单画面。
详细的操作方法请参考带刷子的供料器的使用说明书。
30SYS-1068
30SYS-1066
30SYS-1067
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
211
6.8.2 清扫全部吸嘴

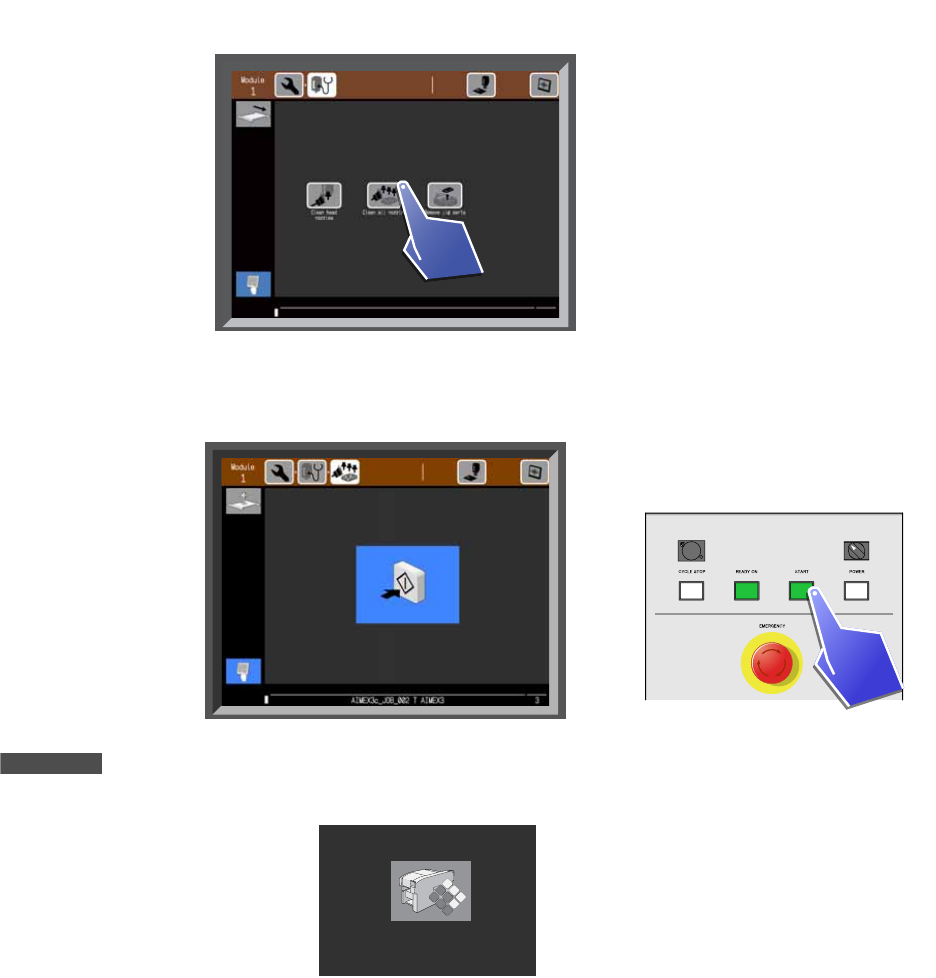

1. 请选择 [Clean all nozzles] 指令。
2. 显示出吸嘴清扫的开始等待画面。请将带刷子的供料器搭载到任意一个料槽上，然后点击 [START] 按
键。
备注
在实行指令期间，显示机器正在运转的示意图。完成指令后，返回到 [Adjust] 指令的菜单画面。
详细的操作方法请参考带刷子的供料器的使用说明书。
30SYS-1065
30SYS-1069
30SYS-1067
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
