5. 生产 SYS-AIMEX3C-007S0 134 AIMEX III/AIMEX IIIc 系统手册 6. 将料带拼接芯片放置到料带拼接工具上。 7. 在表面薄膜朝上的状态下，将新旧载带放置在料带拼接工具上。 a. 使旧载带的后端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。 b. 使新载带的前端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。 8. 用力握紧料带拼接工具的手柄，通过料带拼…

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

133

拼接载带。

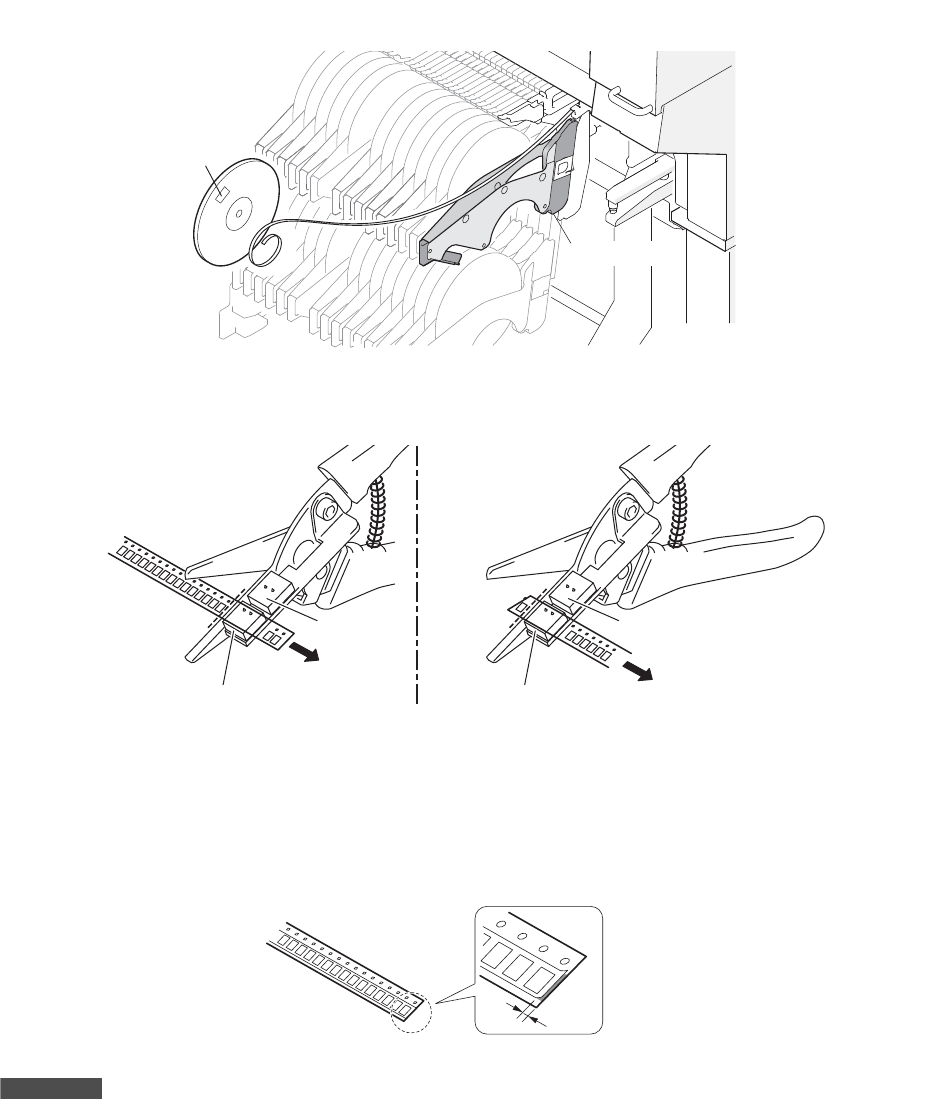

1. 将旧的料卷从料卷托架上拆下来，解开剩余的料带。

2. 使用料带拼接剪刀，在料带的最后元件的后方与料带间距相吻合的适当位置处剪断料带。在剪断料

带时，请确认表面薄膜处在朝上的状态。

3. 不适用 Verify 功能时，请确认进行料带拼接的料带元件是否是同种元件。

4. 在新料带上的最初元件的前面与料带间距相吻合的适当位置处剪断料带。在剪断料带时，请确认表面

薄膜处在朝上的状态。

5. 为了使新料带的表面薄膜与旧料带连接时能够很好地剥离。从一端剥离 1mm 左右，然后将其复原。

备注

因为元件有可能失落，请不要过分剥离表面薄膜。

6<66

DID

᭭ोᠬᶊ

3䯈䎱

˄3䯈䎱

կᑨᮍ৥

1;763/6

ᮄ᭭ᏺ

1;763/6

PP

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

134 AIMEX III/AIMEX IIIc 系统手册

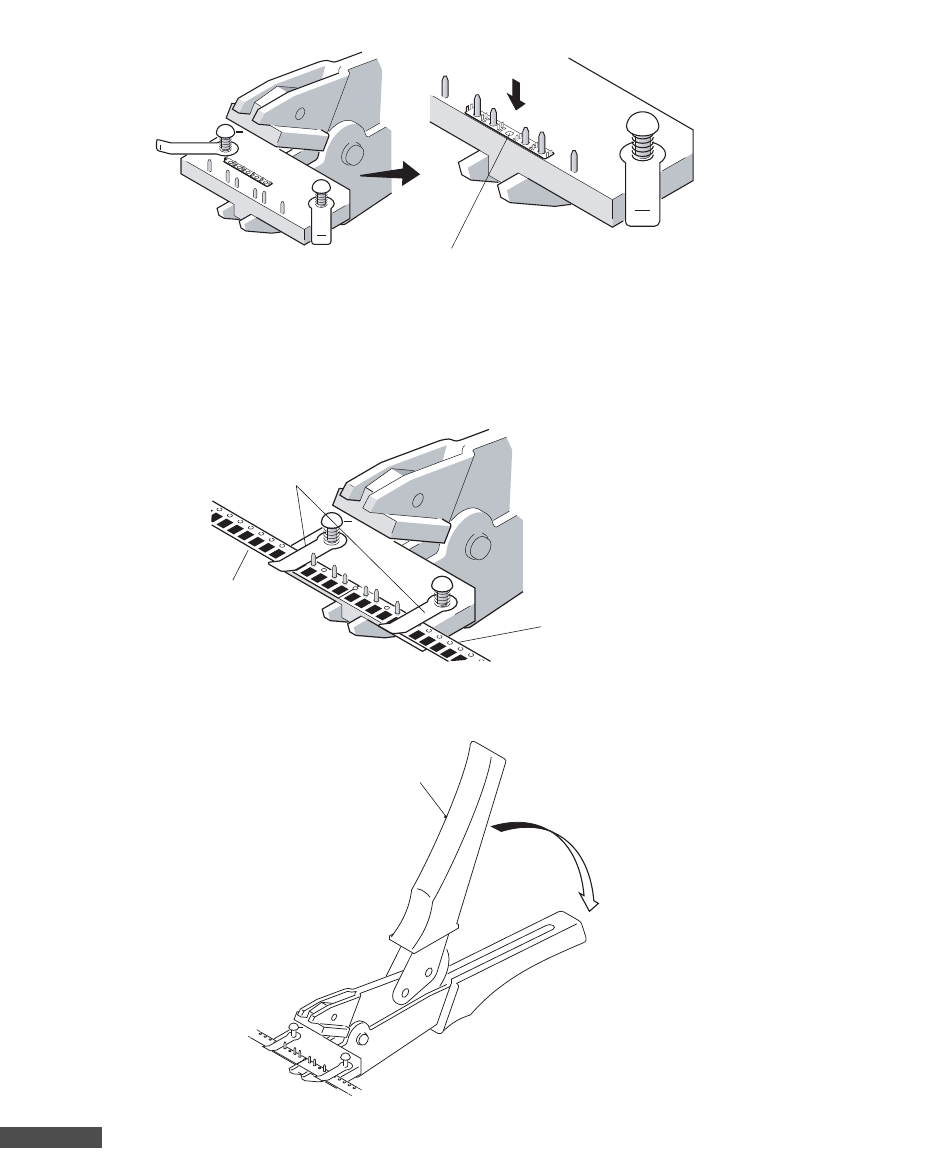

6. 将料带拼接芯片放置到料带拼接工具上。

7. 在表面薄膜朝上的状态下，将新旧载带放置在料带拼接工具上。

a. 使旧载带的后端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。

b. 使新载带的前端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。

8. 用力握紧料带拼接工具的手柄，通过料带拼接芯片连接双方的料带。

备注

握紧手柄时，请注意不要夹住手指或身体的其他部位以免受伤。

᭭ᏺᣐ᥹㢃⠛

1;763/6

೎ᅮय़⠛

ᮄ᭭ᏺ

1;763/6

⦄᳝᭭ᏺ

᠟ᶘ

1;763/6

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

135

9. 使用表面薄膜固定已连接在一起的载带。

• 请使用尺寸合适的接料带。

10. 缓慢地将拼接胶带的表面薄膜上的蓝色部分剥离。留下已结合在料带上的黄色胶带。

11. 拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。

12. 将料带卷到料卷上，并且安装到料卷托架上。

13. 运用 Verify 功能时，点击 Kit Handy 显示的信息，就会将完成料带拼接的消息将上报给 Nexim。

备注

使用 FujiFlexa 时，信息将上报给 Fujitrax。

到此为止完成料带拼接作业。
