SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

4.4 工作头的更换

将符合生产电路板的工作头安装到 XY 机械手上。

4.4.1 更换工作头时的注意事项

拆除、安装贴装工作头时，请注意以下事项。

a. 请用手册中记载的方法拆除和安装贴装工作头。

b. 如果在以下状态下拆除、安装贴装工作头时，会导致供电状态下的作业，并发生错误 (3A1F)。

• 按下 CYCLE STOP 按钮，停止运转。

• 用工作头退避指令移动贴装工作头。

• 按下紧急停止按钮，切断 200V 电源。

注意

发生错误时，不能使用该贴装工作头，请与本公司或者本公司代理店联络。

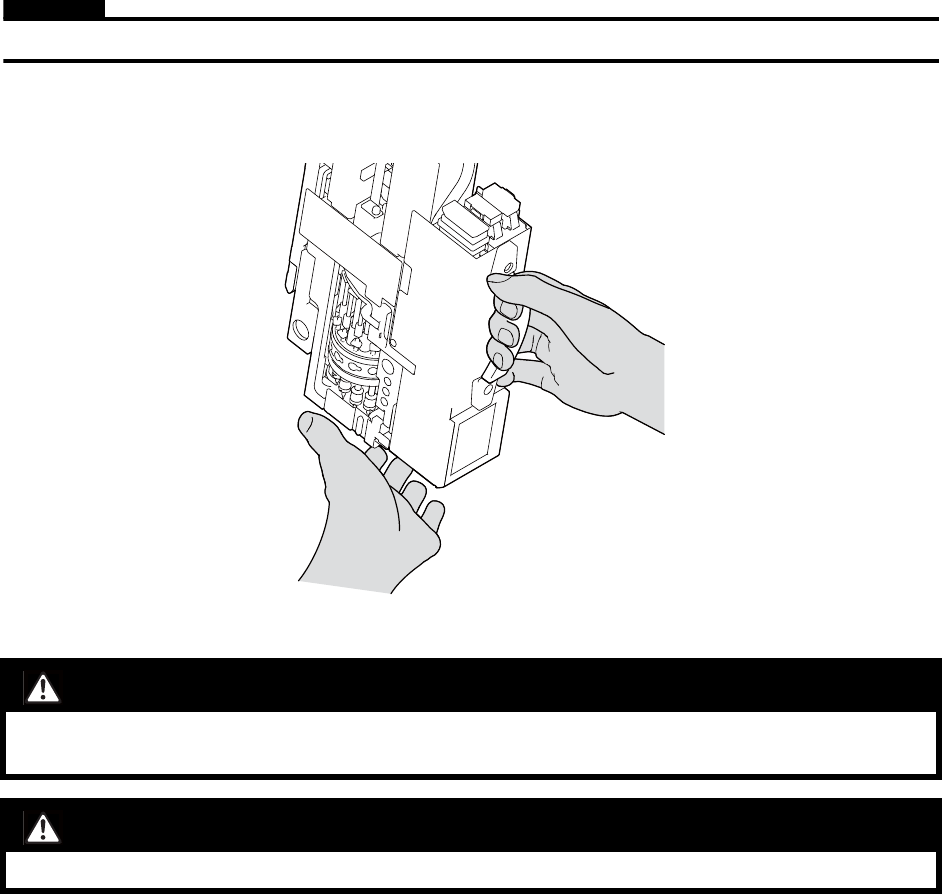

c. 用一只手拿住贴装工作头的把柄比较难于进行拆除、安装操作时，请用另外一只手帮助拿着工作头。

强行操作时会使手疼痛，请注意在不要使贴装工作头碰撞到机器上。

注意 94

• 用手移动XY 机械手时，请握住 X 滑轨上的用于移动XY轴的把手以及Y滑轨的下沿部分。如果移动XY

机械手时手握工作头、定位相机布线用支架等位置，那么有可能会影响贴装精度或破坏导轨。

注意 18

• 用手移动双机械手模组的 XY 机械手的时候，请注意对面的工作头不要相互碰撞。

01MEC-1223

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

68 AIMEX III/AIMEX IIIc 系统手册

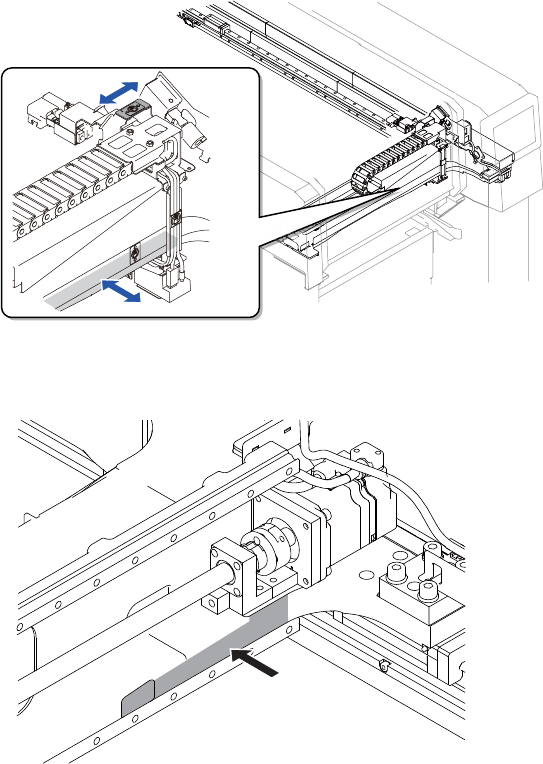

以下记述更换工作头时的注意事项。

单机械手模组时，手动将 XY 机械手从 1 侧移动到 2 侧时，请推 Y 滑块的底部附近。

30SYS-1084

30MEC-0741

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

4.4.2 关于线性马达的注意事项

a. 在线性马达附近 (55mm 以内 ) 操作时，不要使用通常的金属工具 ·。请使用非磁性的工具。

b. 在线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能因磁力而产生故

障。

c. 在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上，会造成损伤。线性标尺

上有划痕会引发错误食指无法继续生产。此时需要换线性标尺。

警告 25

• 刚运转后，请不要直接触摸线性马达部分。有可能会因高温而被烫伤。

警告 23

• 线性马达具有强大的磁力。请使用心脏起搏器的人员不要靠近线性马达（作业时请保持 400mm 以

上的距离）。有可能因磁力而使心脏起搏器产生故障。

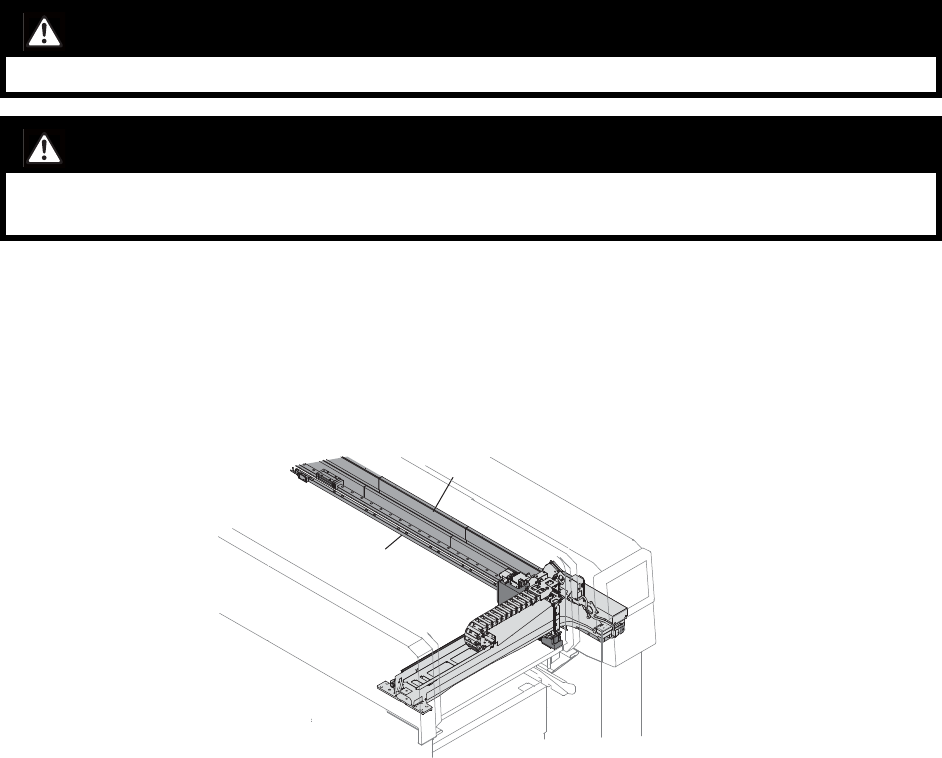

1 线性马达

2 线性标尺

30SYS-1083
