2. 各部分的名称和功能 SYS-AIMEX3C-007S0 32 AIMEX III/AIMEX IIIc 系统手册 2.3.2 操作画面 关于显示区 操作画面细分为以下几个显示 区。 A: 状态显示区 用于显示机器的生产形态和状 态。 示意图 含义 进行单通道生产。 进行双通道生产。 通道 1 和通道 2 都是传送模式。 使用通道 1 进行生产。通道 2 是传送模式。 吸嘴统计警告／简易定期吸嘴切换 功能为有效。 子电路板跳过功能为…
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
31
2.3 操作面板
说明操作面板上的各按钮及操作画面。

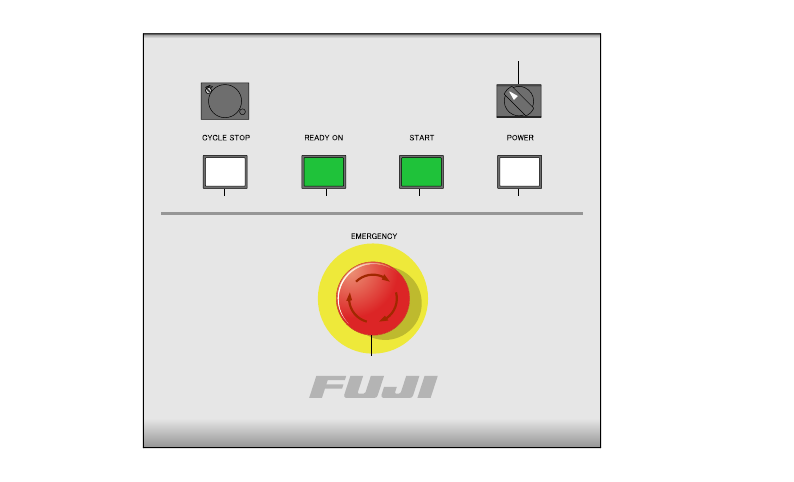

2.3.1 操作按钮
1 [ENABLE/LOCK] 开关 4 [READY ON] 按钮
2 [POWER] 按钮 5 [CYCLE STOP] 按钮
3 [START] 按钮 6 [EMERGENCY] 按钮
30SYS-0876
1
2345
6
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
2. 各部分的名称和功能 SYS-AIMEX3C-007S0
32 AIMEX III/AIMEX IIIc 系统手册

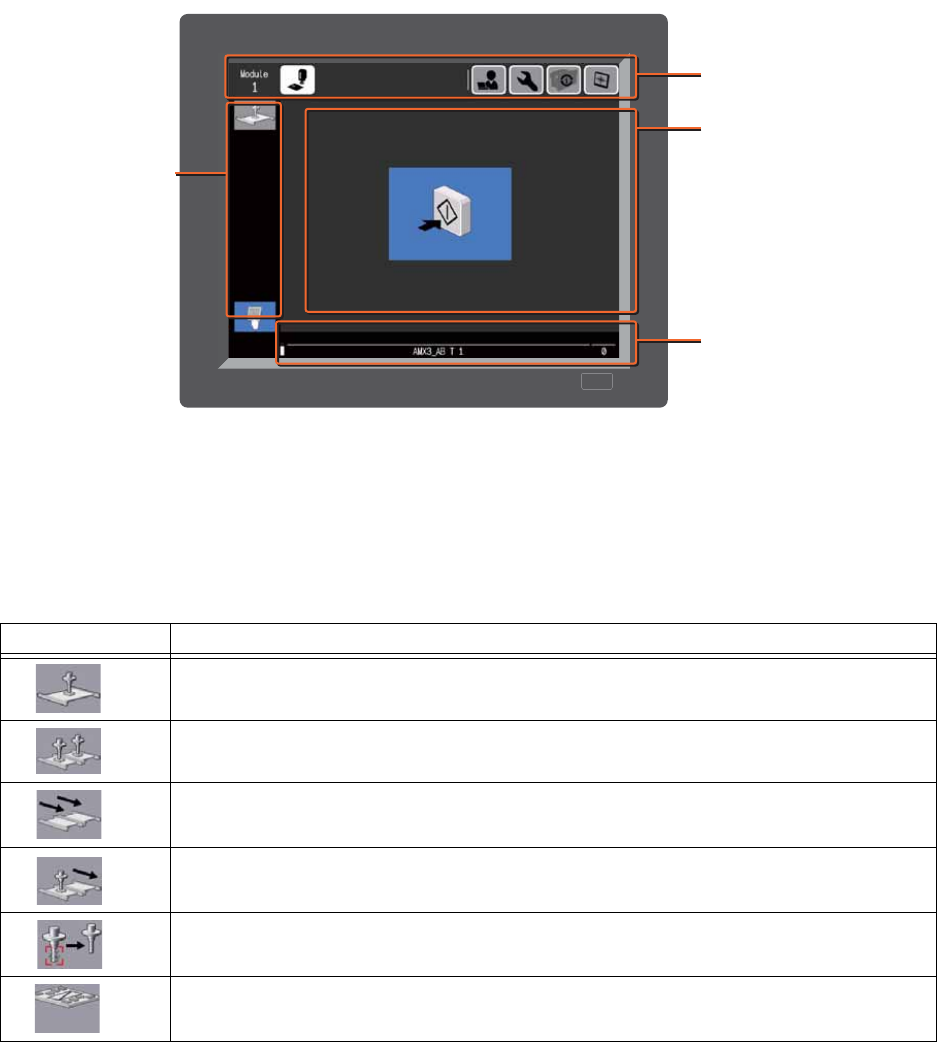

2.3.2 操作画面
关于显示区
操作画面细分为以下几个显示区。
A: 状态显示区
用于显示机器的生产形态和状态。
示意图 含义
进行单通道生产。
进行双通道生产。
通道 1 和通道 2 都是传送模式。
使用通道 1 进行生产。通道 2 是传送模式。
吸嘴统计警告／简易定期吸嘴切换功能为有效。
子电路板跳过功能为有效。
30SYS-0877
A
B
C
D
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
33
B: 画面切换按键 常设按键区
显示模组号码此外，配置有切换显示画面的按键。
• 背景是白色的按键显示活动状态。
C: 向导区
显示运转状态或者操作要求。换线和维修保养时的作业向导。
以示意图的形式进行向导。不同的向导种类显示不同颜色的示意图背景。
示意图 含义
[ 生产 ] 按键。按下此按键后，机器变为生产模式。
[ 机上编辑 ] 按键。按下此按键后，画面变为机上编辑菜单画面。
[ 供料器信息 ] 按键。按下此按键后，画面显示供料器信息。
[ 手动 ] 按键。按下此按键后，画面变为手动指令模式。
[ 换线信息 ] 按键。按下此按键后，画面显示换线菜单。
[ 监视器 ] 按键。按下此按键后，画面显示机器内相机拍摄的影像。
1 蓝色 表示对操作员的作业要求。
2 灰色 表示机器状态。
3 黄色 表示警告。其中特别警告部位显示为红框。
30SYS-0881
123
