8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

252 AIMEX III/AIMEX IIIc 系统手册

2. 在 [Panel stopping position correction target] 中 , 如果选择了 [Module]，在按下 [Send to

Machine] 后，请在 [Module Configuration] 画面中进行对象模组的电路板停止位置补正功能设定。

• [Panel stopping position correction]：选择 [Correct based on fiducial　mark] 或者 [Correct

based on panel edge] 中的任一种。

3. 在 [Panel stopping position correction target] 中 , 如果选择了 [Job]，需要在 [Machine

Configuration] 中进行以下的设定。详细请参照 [AIMEX　系列编程手册 ]。

扩展搬运轨道时

在扩展搬运轨道上补正电路板停止位置时，使用辅助软件的「模组功能设定」设定修正量。

• 「通道 1 电路板取入修正量」：通道１的电路板取入时的电路板停止位置修正量

• 「通道 1 电路板检查修正量」：通道１的电路板检查时的电路板停止位置修正量

• 「通道 1 电路板移位修正量」：通道１的电路板移位时的电路板停止位置修正量

30SYS-0205E

30SYS-0399

30SYS-1130-E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理

AIMEX III/AIMEX IIIc 系统手册

253

备注

1. 设定值在面对机器时，右方向为 +、左方向为 -。

2. 从设定后的电路板搬运开始变为有效。

8.2.8 料盘单元 -LTW 补充动作设定

此处说明将料盘箱 A 或 B 作为补充料盘箱进行设定的方法。将 2 个料盘箱设定为生产用（初始料站）和补

充用（次料站），操作者通常向补充用料盘箱补充元件。

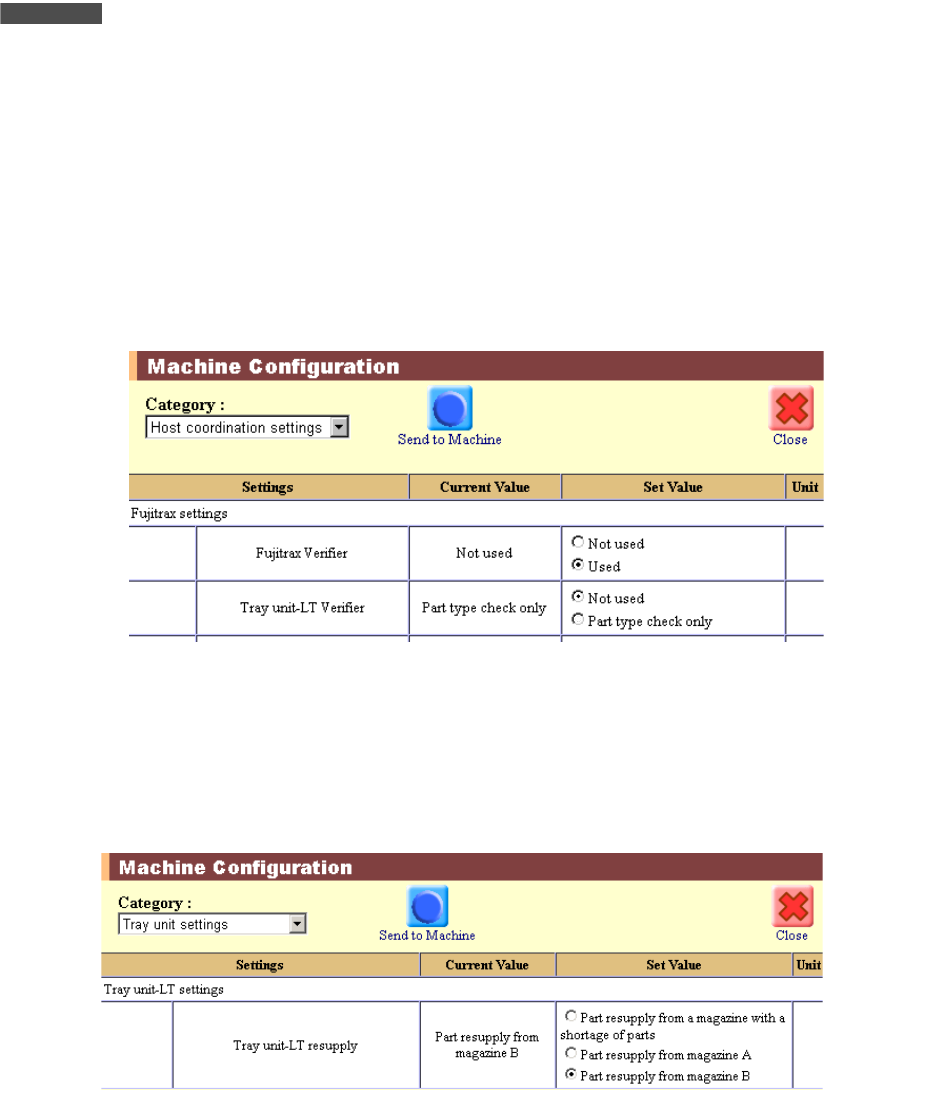

1. 请进行 Fujitrax 设定。

• [Fujitrax Verifier]：[Not used]

• [Tray unit-LT/LTW Verifier]：[Not used]

• 请将以上的其中一个设定为 [Not used]。

2. 进行料盘单元 LT/LTW 补充动作设定。

• [Tray unit-LT/LTW resupply]: [Part resupply from magazine A] or [Part resupply from

magazine B]

30SYS-0207E

30SYS-0206aE

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

254 AIMEX III/AIMEX IIIc 系统手册

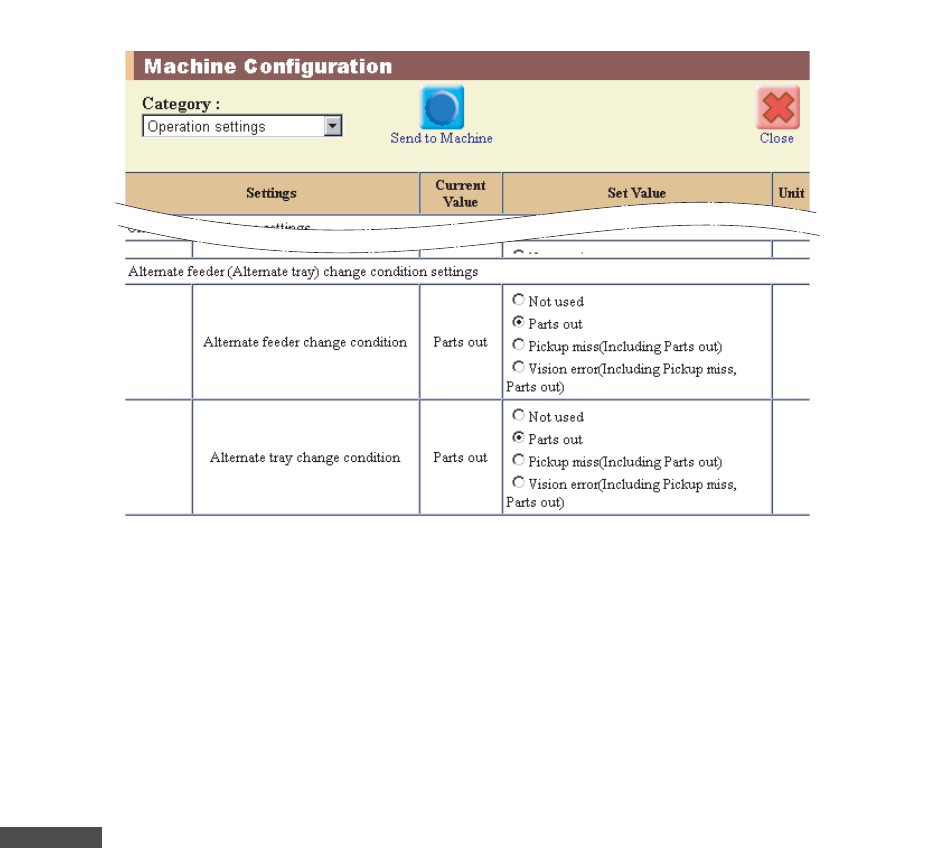

3. 设定料盘的次料站转换条件。

• [Alternate tray change condition]：[Parts out]

为了将设定变成有效，需要将 Job 设定为如下。

a. 在 Machine Configuration 内的项目 [TULT] 的设定中，将以下料槽的 Status 设定为 [Reserved]。

• 料盘单元 -LTW 时：[10-1] ～ [12-2]

b. 请将生产用料盘箱设定为初始料站。

c. 优化后，将补充用料盘箱设定为次料站。

备注

详细内容请参照 AIMEX 系列编程手册。

30SYS-0208E
