8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
264 AIMEX III/AIMEX IIIc 系统手册
8.2.15 周期优先时的供料器的更换向导设定
以生产优先模式进行 H24S 工作头的生产时，需要将 W04f/W08f 供料器的固件更换为升级版 (V4.45 或更
高版本 )。如果进行此设定，选择 H24S 工作头的生产优先运用时，机器画面将显示出供料器的更换向导。
备注
) 生产优先模式提前设置的相关内容请参考 AIMEX 系列编程手册的 「Job builder］章节的 「Operation setings]。

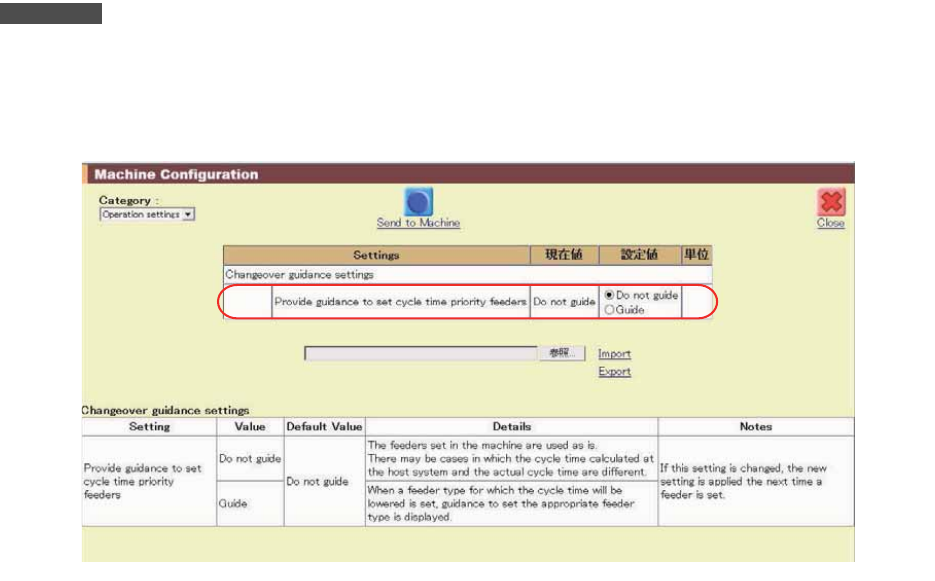

1. 显示供料器的更换向导时，请将 「Operation setings」的 「Changeover guidance settings」的
「Provide guidance to set cycle time priority feeder」设置为 「Guide」。
• 「Provide guidance to set cycle time priority feeder」：「Do not guide」 「Guide」
01SYS-1065E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
265
8.3 设定模组功能
只有被选模组内反映出此处设置的内容。
1. 选择要进行设置的模组 ( 可复选 )。

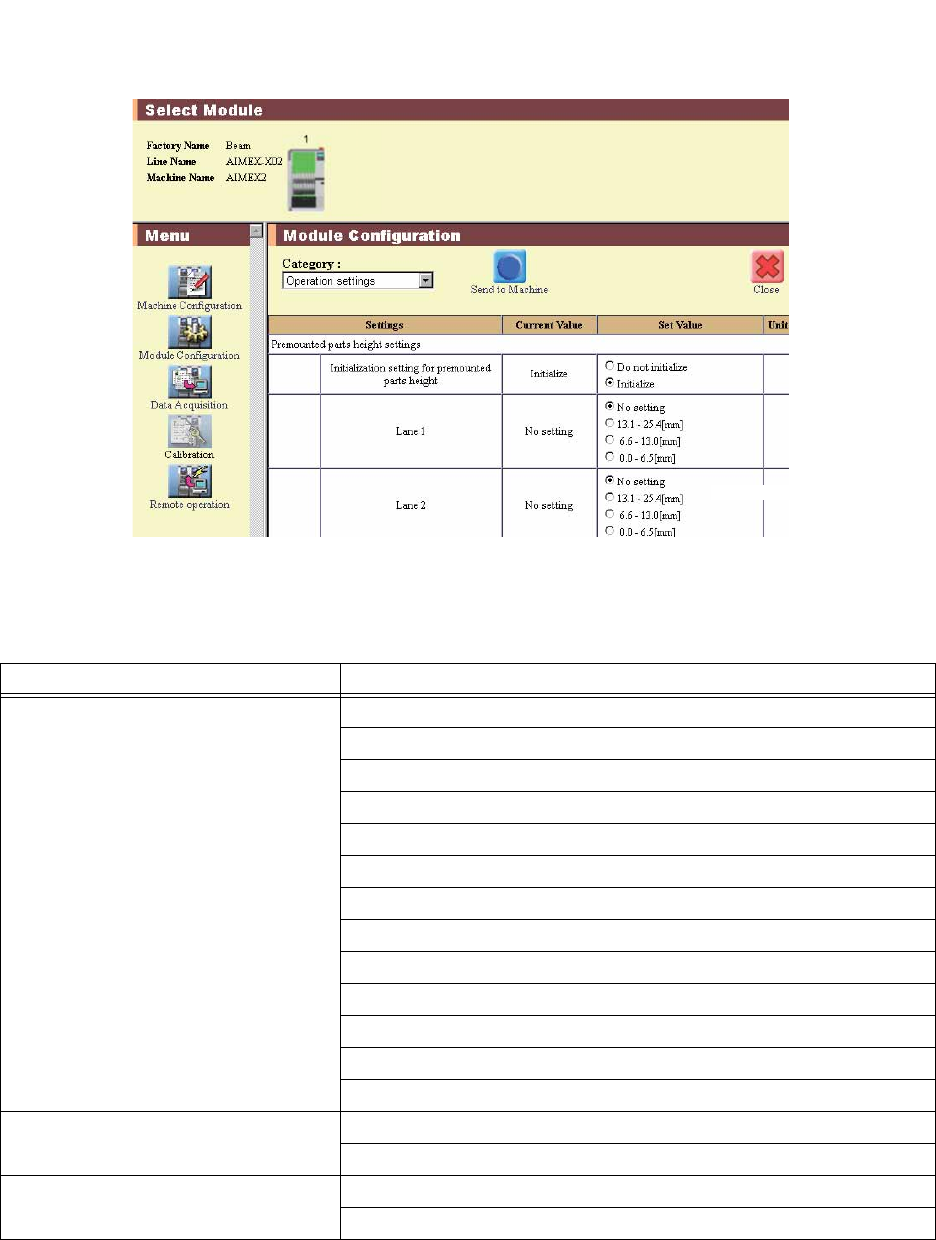

2. 从 [ 菜单 ] 中单击 [Module Configuration] 后，就会显示模组功能设定画面
3. 在 [ 分类 ] 的选择箱内选择设置项目后，一览的显示内容将变更。
分类 设置项目
Operation settings Premounted parts height settings
Parts reject operation
Nozzle defect detection
Nozzle statistical error settings
Interval stop setting
Read condition settings for Fujitrax Profiler Panel IDs
Breakdown operation settings
Placement point check function
Auto recovery function
Rescue function when the recovery limit is reached setting
Use Auto Splicing Unit
LCR checks
DX Protector
Panel conveyance settings Panel stopping position correction (module)
Panel stop offset
Tray unit settings Tray Unit LT/LTW, M pickup pressure setting
Tray Feeder Unit L, M pickup pressure setting
30SYS-1151-E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
266 AIMEX III/AIMEX IIIc 系统手册
4. 在各个项目中进行必要的设置。有关设定内容的详细情况，请参照设定画面下方的记述。
5. 完成所有的设定项目后，请单击 [Send to Machine]。
6. 结束所有的设定变更的传输后，单击 [Close]。
Optional unit settings Tape cutter/waste tape box unit settings
Auto backup pin settings
Dip settings Dipping
Flux unit settings
Calibration settings Feeder pickup height setting
Thermal measurement for panels that require production
over a long time
Placement angle measurement
Hybrid calibration
Detect foreign objects on hybrid calibration jig parts
Reduce Hybrid Calibration Time
Thermal expansion correction when operating Part-camera-
less employment
Provisional measurement without matrix data function
OFC thermal expansion measurement
Measurement for improving part pickup
(This setting is only for H24/H12HS/V12 heads.)
Nozzle diameter
Remote command operation Mark camera image capture
分类 设置项目
