SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

4.5.4 吸嘴一览表

所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别吸嘴。

H01, H02(F) 工作头

备注

HBC 是混合校正的缩写。

备注

使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有

无的确认。

吸嘴尺寸识别色 H01/H02(F) 用吸嘴（ID）

φ 1.0 粉红色 AA0ASxx (L13)

φ 1.3 绿色 AA0AXxx (L14)

φ 1.3 MELF 橙色 AA0MZxx (L34)

φ 1.8 水蓝色 AA0HSxx (L15)

φ 1.8 MELF 橙色 AA11Rxx (L35)

φ 2.5 紫色 AA0HTxx (L16)

φ 2.5 MELF 橙色 AA0MLxx (L36)

φ 2.5 G 紫色 AA084xx (L56)

φ 3.7 黄绿色 AA0HWxx (L17)

φ 3.7 G 黄绿色 AA085xx (L57)

φ 5.0 淡紫色 AA0HXxx (L18)

φ 5.0 G 红色 AA072xx (L58)

φ 7.0 淡紫色 AA080xx (L19)

φ 7.0 G 深红色 AA073xx (L59)

φ 10.0 淡紫色 AA081xx (L20)

φ 10.0 G 深蓝色 AA074xx (L60)

φ 15.0 淡紫色 AA082xx (L21)

φ 15.0 G 白色 AA075xx (L61)

φ 20.0 淡紫色 AA083xx (L22)

φ 20.0 G 灰色 AA076xx (L62)

治具 AA05Zxx (J03)

治具（用于角度补正） AA50Sxx (J08)

治具（用于贴装 HBC 玻璃元件） AA78Exx (J11)

治具（用于贴装 HBC 芯片元件） AA78Fxx (J12)

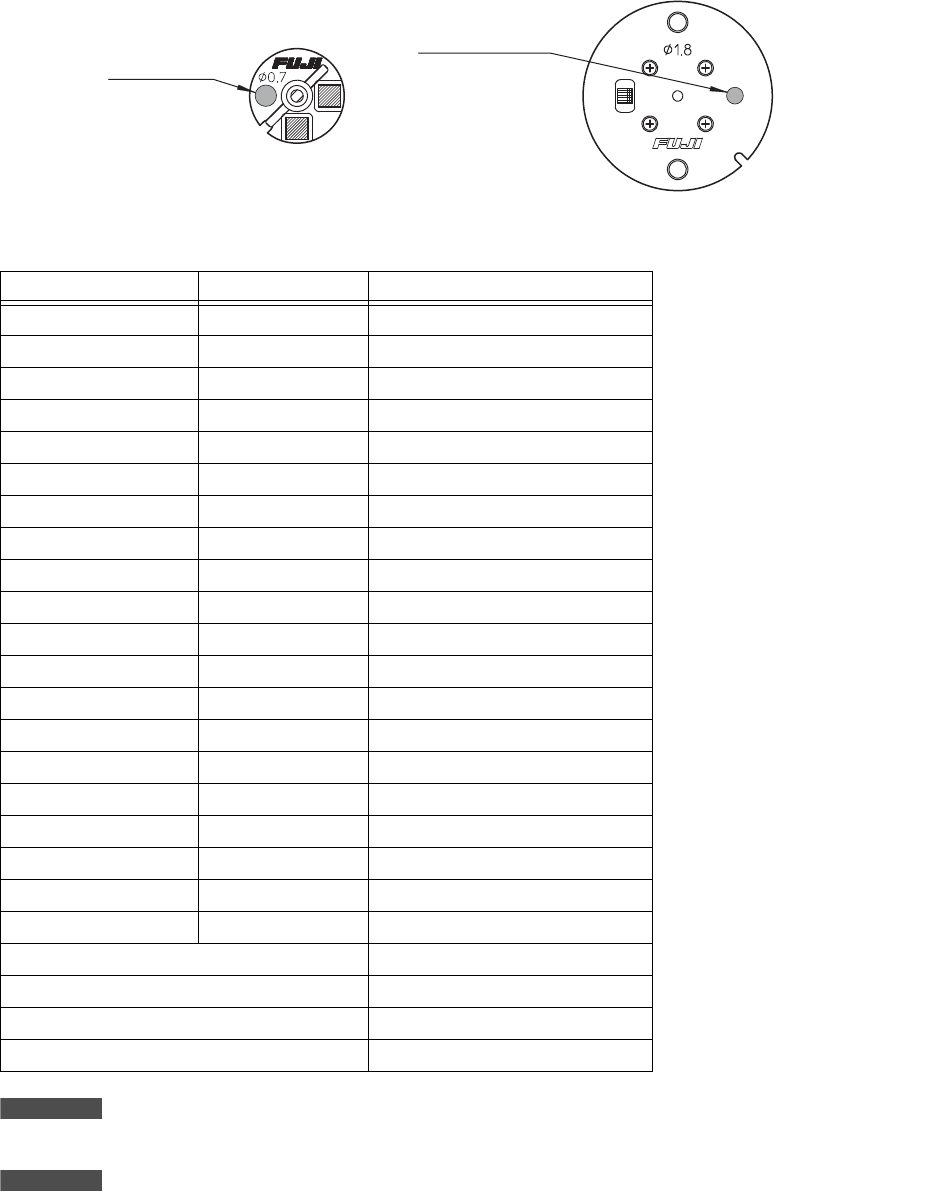

吸嘴识别色

NXTNZC022-S

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

82 AIMEX III/AIMEX IIIc 系统手册

H08M(Q) 工作头

备注

HBC 为 Hybrid calibration 的缩写。

备注

使用带元件有无确认传感器的工作头时，不能搭载带橡皮垫的吸嘴（2.5G, 5.0G 等）。搭载带橡皮垫的吸嘴时不能进行元件有无确认。

吸嘴尺寸识别颜色 H08M(Q) 准用吸嘴 (ID)

φ 0.4 黄 AA8LSxx (K11)

φ 0.7 蓝 AA8DXxx (K12)

φ 1.0 粉 AA8LTxx (K13)

φ 1.3 绿 AA8DYxx (K14)

φ 1.3 MELF 橙 AA8MNxx (K34)

φ 1.8 淡蓝 AA8LWxx (K15)

φ 1.8 MELF 橙 AA8MRxx (K35)

φ 2.5 紫 AA8LXxx (K16)

φ 2.5 MELF 橙 AA8MSxx (K36)

φ 2.5 G 紫 AA8MExx (K56)

φ 3.7 黄绿 AA8LYxx (K17)

φ 3.7 G 黄绿 AA8MFxx (K57)

φ 5.0 浅紫 AA8LZxx (K18)

φ 5.0 G 红 AA8MGxx (K58)

φ 7.0 浅紫 AA8MAxx (K19)

φ 7.0 G 深红 AA8MHxx (K59)

φ 10.0 浅紫 AA8MBxx (K20)

φ 10.0 G 深蓝 AA8MKxx (K60)

φ 15.0 浅紫 AA8MCxx (K21)

φ 15.0 G 白 AA8MLxx (K61)

φ 20.0 浅紫 AA8MDxx (K22)

φ 20.0 G 灰 AA8MMxx (K62)

治具 AA8KKxx (J23)

治具（用于贴装 HBC 玻璃元件） AA9CExx (J27)

治具（用于贴装 HBC 芯片元件） AA9CFxx (J28)

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

H24(G, S) 工作头

备注

HBC 为 Hybrid calibration 的缩写。

备注

使用带元件有无确认传感器的工作头时，不能搭载带橡皮垫的吸嘴（2.5G, 5.0G 等）。搭载带橡皮垫的吸嘴时不能进行元件有无确认。

吸嘴尺寸识别颜色 H24(G, S) 专用吸嘴 (ID)

φ 0.3 灰 2AGKNX0019xx (H13)

φ 0.35 深蓝 2AGKNX0024xx (H20)

φ 0.4 黄 2AGKNX0027xx (H14)

φ 0.5 深红 2AGKNX0029xx (H21)

φ 0.7 蓝 2AGKNX0031xx (H15)

φ 0.8 白 2AGKNX0033xx (H26)

φ 1.0 粉 2AGKNX0035xx (H16)

φ 1.3 绿 2AGKNX0017xx (H17)

φ 1.3 MELF 橙 2AGKNX0040xx (H22)

φ 1.8 淡蓝 2AGKNX0037xx (H18)

φ 1.8 MELF 橙 2AGKNX0041xx (H23)

φ 2.5 紫 2AGKNX0039xx (H19)

φ 2.5 MELF 橙 2AGKNX0042xx (H24)

φ 2.5 G 紫 2AGKNX0014xx (H25)

多功能吸嘴 S 墨绿色 2AGKNG0216xx (H65)

多功能吸嘴 M 深紫色 2AGKNG0217xx (H66)

多功能吸嘴 L 濃紫 2AGKNG0218xx (H67)

治具 2AGKNX0004xx (J34)

治具（HBC 芯片专用） 2AGKNX0045xx (J44)
