8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
250 AIMEX III/AIMEX IIIc 系统手册

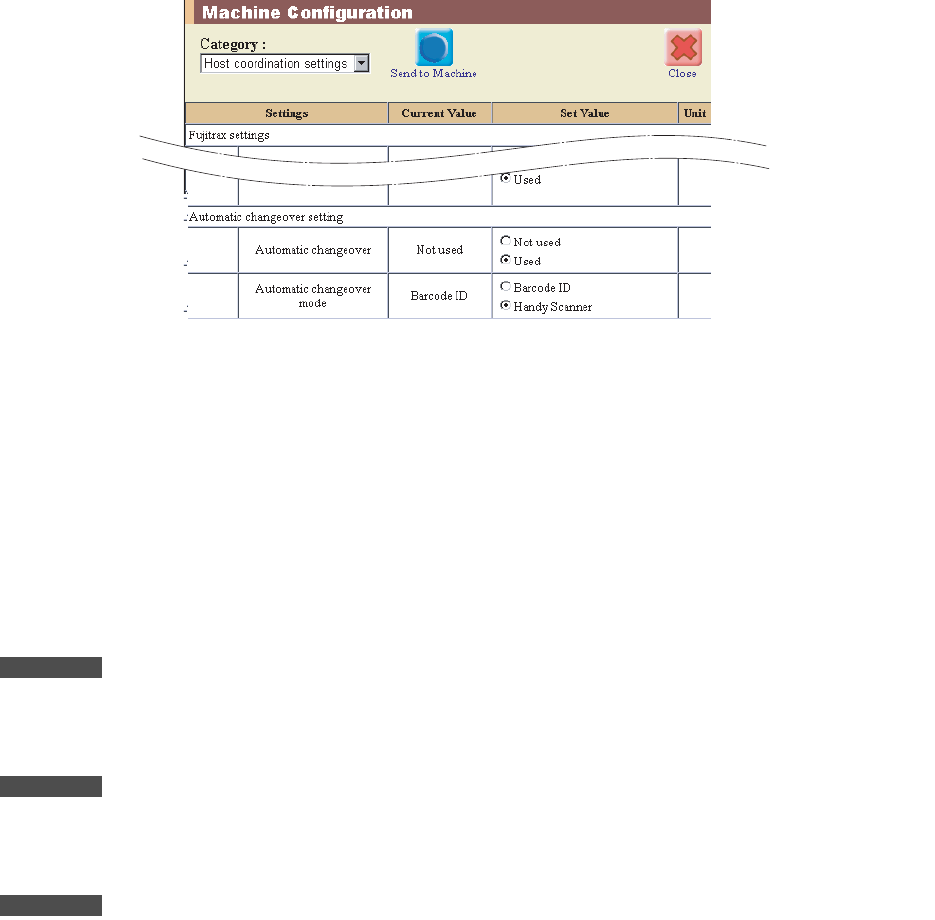

8.2.6 自动换线功能设定 （手持式扫描器模式）
• [Automatic changeover]：[Used]
• [Automatic changeover mode]：[Handy Scanner]
为了使设置变为有效，还需要一下的作业。
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [ 第 4 章 自动换
线功能 ]。
3. 请注册要进行自动换线的生产线。
备注
详细内容请参照辅助软件操作手册 [4.5.2 注册要使用持式扫描器的自动换线功能 的生产线 ]。
4. 请创建设备 （生产线、机器）与条形码 ID 的关联表格。
备注
请参照辅助软件操作手册 [4.5.3 创建设备与条形码 ID 的关联表格 ]。
5. 请创建生产 Job 与元件种类 ID 的关联表格。
备注
请参照辅助软件操作手册 [4.5.4 创建生产 Job 与条形码 ID 的关联表格 ]。
30SYS-0386E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
251
8.2.7 电路板停止位置补正功能设定
是一种补正被载入到搬运轨道内的电路板停止位置的功能。当由于电路板的重量或尺寸不同而导致停止位
置波动等情况时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
a. 检测 F 定位点进行补正
• 对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
b. 检测电路板轮廓进行补正

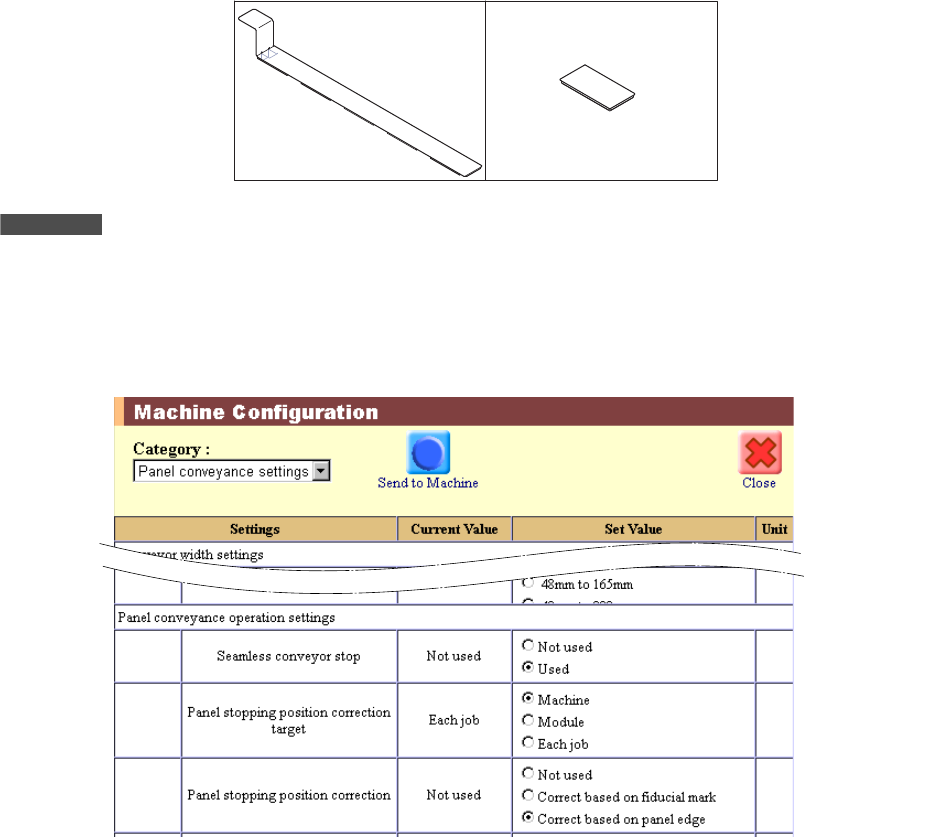

• 对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了防止支撑板的反射
光，必须设置低反射板。
备注
检测电路板轮廓时，请在 Job 中进行电路板轮廓顺序的设定。详细请参照 [AIMEX 系列编程手册 ]。
1. 请进行电路板搬运动作设定。
• [Panel stopping position correction target]：选择 [Machine]、[Module] 或者 [Job] 中的任一
种。
• [Panel stopping position correction]：选择 [Correct based on fiducial mark] 或者 [Correct
based on panel edge] 中的任一种。
6<66
Ԣডᇘᵓ
$㉏ൟ
ো˖$$$0[[ ো˖$$$1[[
%㉏ൟ
30SYS-0204aE
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
252 AIMEX III/AIMEX IIIc 系统手册
2. 在 [Panel stopping position correction target] 中 , 如果选择了 [Module]，在按下 [Send to
Machine] 后，请在 [Module Configuration] 画面中进行对象模组的电路板停止位置补正功能设定。
• [Panel stopping position correction]：选择 [Correct based on fiducial mark] 或者 [Correct
based on panel edge] 中的任一种。
3. 在 [Panel stopping position correction target] 中 , 如果选择了 [Job]，需要在 [Machine
Configuration] 中进行以下的设定。详细请参照 [AIMEX 系列编程手册 ]。
扩展搬运轨道时
在扩展搬运轨道上补正电路板停止位置时，使用辅助软件的 「模组功能设定」设定修正量。
• 「通道 1 电路板取入修正量」：通道１的电路板取入时的电路板停止位置修正量
• 「通道 1 电路板检查修正量」：通道１的电路板检查时的电路板停止位置修正量
• 「通道 1 电路板移位修正量」：通道１的电路板移位时的电路板停止位置修正量
30SYS-0205E
30SYS-0399
30SYS-1130-E
