4. 生产准备 SYS-AIMEX3C-007S0

104 AIMEX III/AIMEX IIIc 系统手册

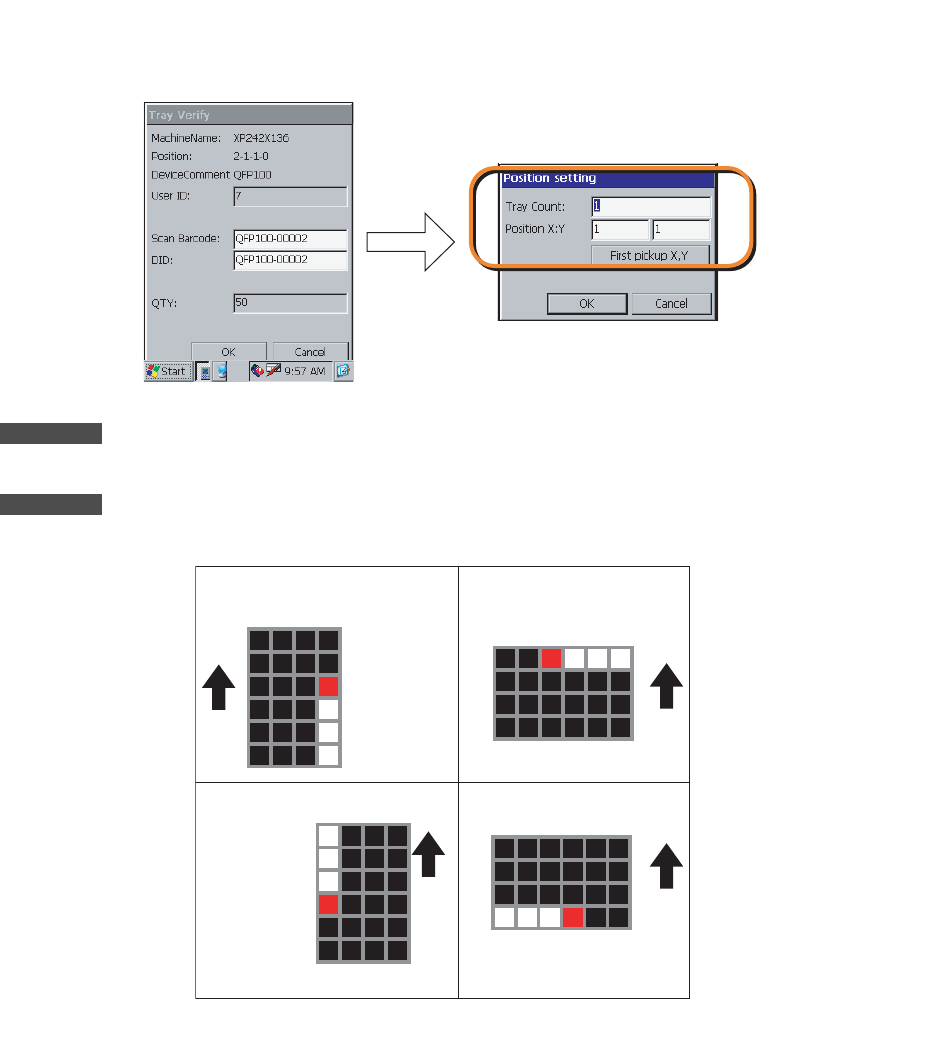

利用 KIT Handy 的指定

请用 KIT Handy 进行以下操作。

1. 用 KIT Handy 读取要搭载的条形码。

2. 请输入最初吸取元件的 X, Y 坐标。

备注

此时如果设置了没有元件的坐标 ( 比如料盘以外 )，则料盘元件的吸取点指定无效，将会通过对话框显示无效通知。

备注

在相同料盘内，如果供料昂项不同，指定值将有所不同。

3. 请点击 OK 按键。

30SYS-0171E

6<66

ᮍ৥



;< 

ᮍ৥



;< 

ᮍ৥



;< 

ᮍ৥



;< 

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

105

4.8.4 料盘插入时的注意事项

1. 料盘有方向性。如果托盘上载有料盘，在向料盘单元 -LTW(2) 内插入托盘时请注意方向。

2. 托盘的黄色线表示传感器的光轴位置。请不要将磁石等高于料盘的元件配置到黄色线上。

3. 请不要将托盘斜插紧料盘单元 -LTW(2) 内。

4. 开关安全门时需要十分小心，避免发生冲撞。以免元件移位或受冲击弹出。为了安全，安全门会自动

上锁。请不要强心打开。

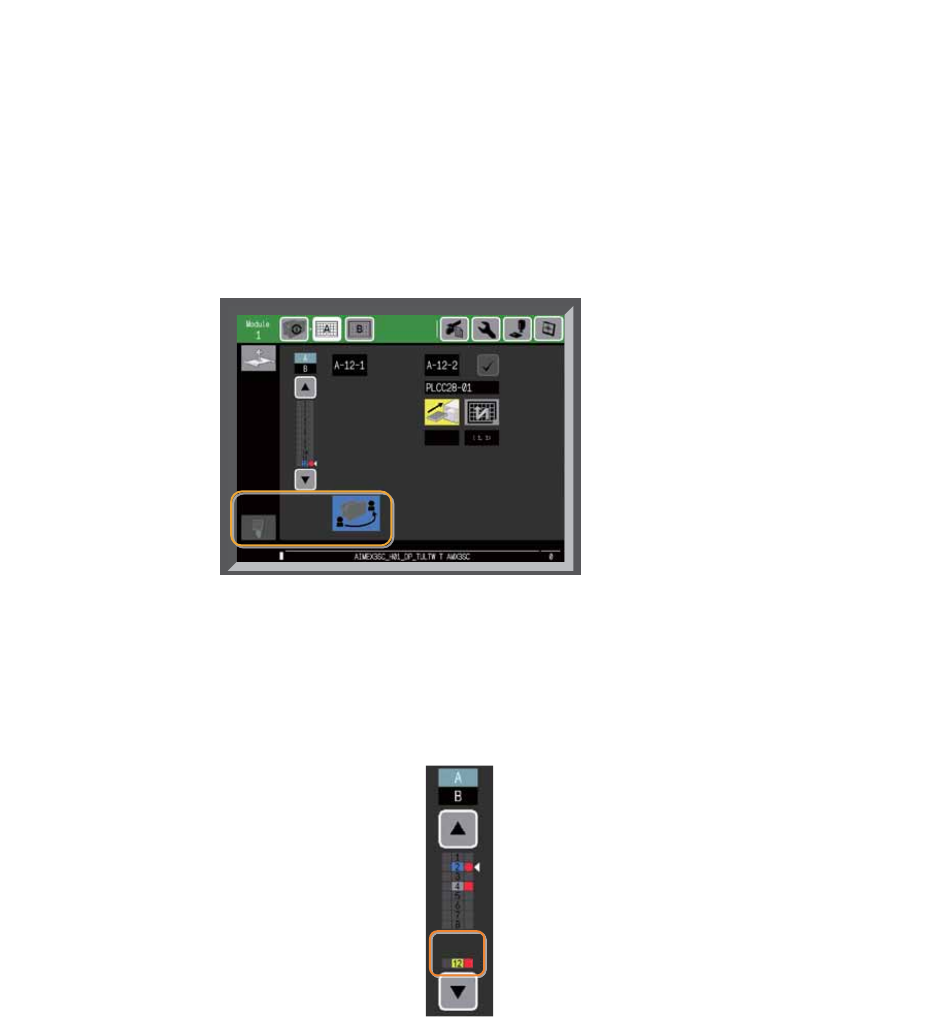

5. 如果进行补料向导侧（Stage）的操作权无效，画面上将显示作业向导。请变更操作权然后补充元

件。

6. 当使用高度为 1.5 英寸的料盘并且料盘箱的上层或下层被设置为补料专用时，请注意以下问题点。

• 载出托盘时占用的料槽数为 4 个料槽。

• 可使用的料槽为 1 ～ 8。

30SYS-0967

30SYS-0968

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

106 AIMEX III/AIMEX IIIc 系统手册

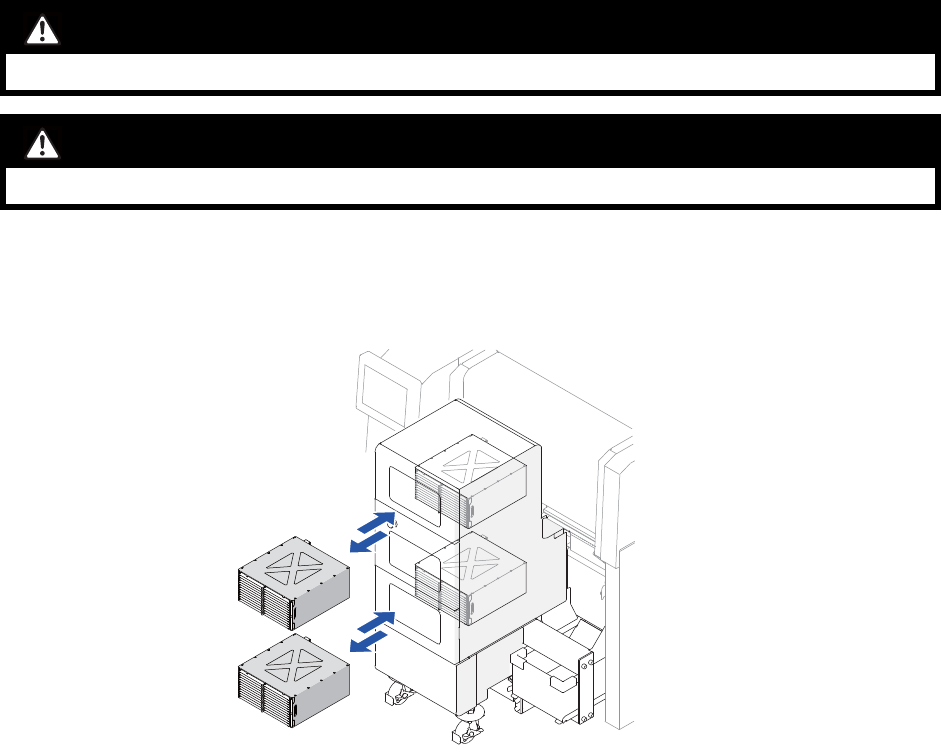

4.8.5 料盘箱的整体更换

料盘箱可与料盘单元 -LTW 分离。如果直接将装有料盘元件的料盘箱搭载到料盘单元 -LTW 上，将大幅度

缩短换线时间。

但是使用料盘单元 -LTW2 时，料盘箱无法从中分离出来。

请将料盘箱整体更换设置为有效，然后进行以下操作。

注意 56

• 请注意不要使料盘箱在更换时落下。料盘箱落下后会损坏机器或者使人负伤。

注意 21

• 在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。

30SYS-0964
