SYS-AIMEX3C-007S0 6. 手动模式指令的操作 AIMEX III/AIMEX IIIc 系统手册 201 4. 请将供料单元插入 机器内。 5. 操作画面上显示以 下示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单 元。 备注 示意图上的红框表示供料单元的推入量不足。3 处红框消失后，不需要操作，供料单元将自动被锁住。 6. 完成安装后，画面 返回到手动指令菜单画面。 30SYS-0957 30SYS-1044…
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
200 AIMEX III/AIMEX IIIc 系统手册
6.7.1 更换料站
1. 请选择 [Device unit] 指令。
2. 显示取出供料单元的指示。请点击 [ 实行 ] 按键。
3. 请慢慢将供料单元拉出机器之外。
备注
此后操作画面上显示搭载供料单元的指示。
30SYS-1041
30SYS-1042
30SYS-0955
30SYS-1043
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
201

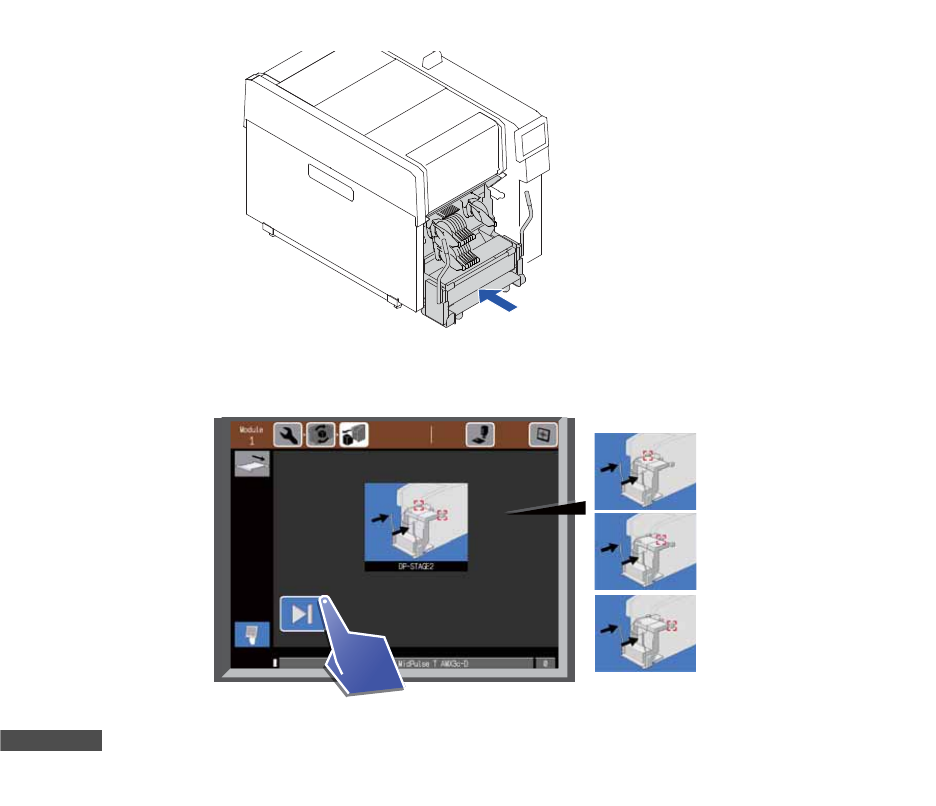

4. 请将供料单元插入机器内。
5. 操作画面上显示以下示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单元。
备注
示意图上的红框表示供料单元的推入量不足。3 处红框消失后，不需要操作，供料单元将自动被锁住。
6. 完成安装后，画面返回到手动指令菜单画面。
30SYS-0957
30SYS-1044
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
202 AIMEX III/AIMEX IIIc 系统手册
6.7.2 更换吸嘴
1. 请选择 [Nozzles] 指令。
2. 显示吸嘴更换的开始等待画面。请按下 [START] 按钮。
• 工作头上的吸嘴将收纳到吸嘴置放台内。
3. 请点击 [ 取出料站 ] 按键。
注意 66
• 打开正面门时请完全向上抬起。如果正面门抬起到一半位置停止时，有落下的危险。
30SYS-1045
30SYS-1046
30SYS-1047
