6. 手动模式指令的操作 SYS-AIMEX3C-007S0
198 AIMEX III/AIMEX IIIc 系统手册
10. 操作画面上显示以下示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单元。
备注
示意图上的红框表示供料单元的推入量不足。3 处红框消失后，不需要操作，供料单元将自动被锁住。
11. 完成操作后，返回到第 2 不得向导画面。
30SYS-1038
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
199
6.7 更换单元指令
用于更换机器上的配件时。

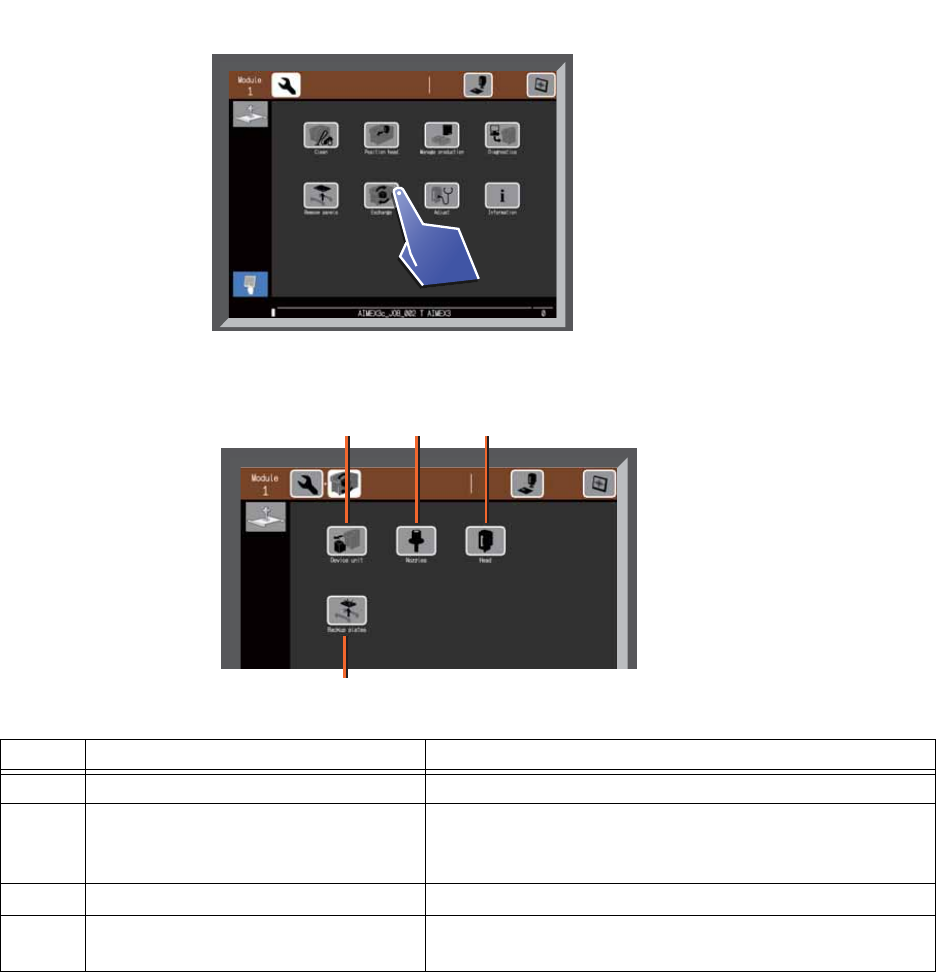

1. 请选择 [Exchange] 指令。
2. 显示以下的指令选择画面。
请选择要执行的指令。在有操作权的一侧执行了更换指令后，另一侧也能进行更换。必要时先切换操作权
在操作。
号码 指令名 功能
1 Device unit （料站更换） 机器上搭载的供料单自动解锁。
2 Nozzle （吸嘴更换） 将装在工作头上的吸嘴收纳到吸嘴置放台内。除此之
外，还可以将吸嘴置放台从机器中取出，然后在进行吸
嘴更换。
3 Head （工作头更换） 将工作头移动到指定位置然后关闭工作头的电源。
4 Backup plate
( 最大轨道宽度的调节 )
搬运轨道调至最大宽度。
30SYS-1039
30SYS-1040
123
4
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
200 AIMEX III/AIMEX IIIc 系统手册
6.7.1 更换料站

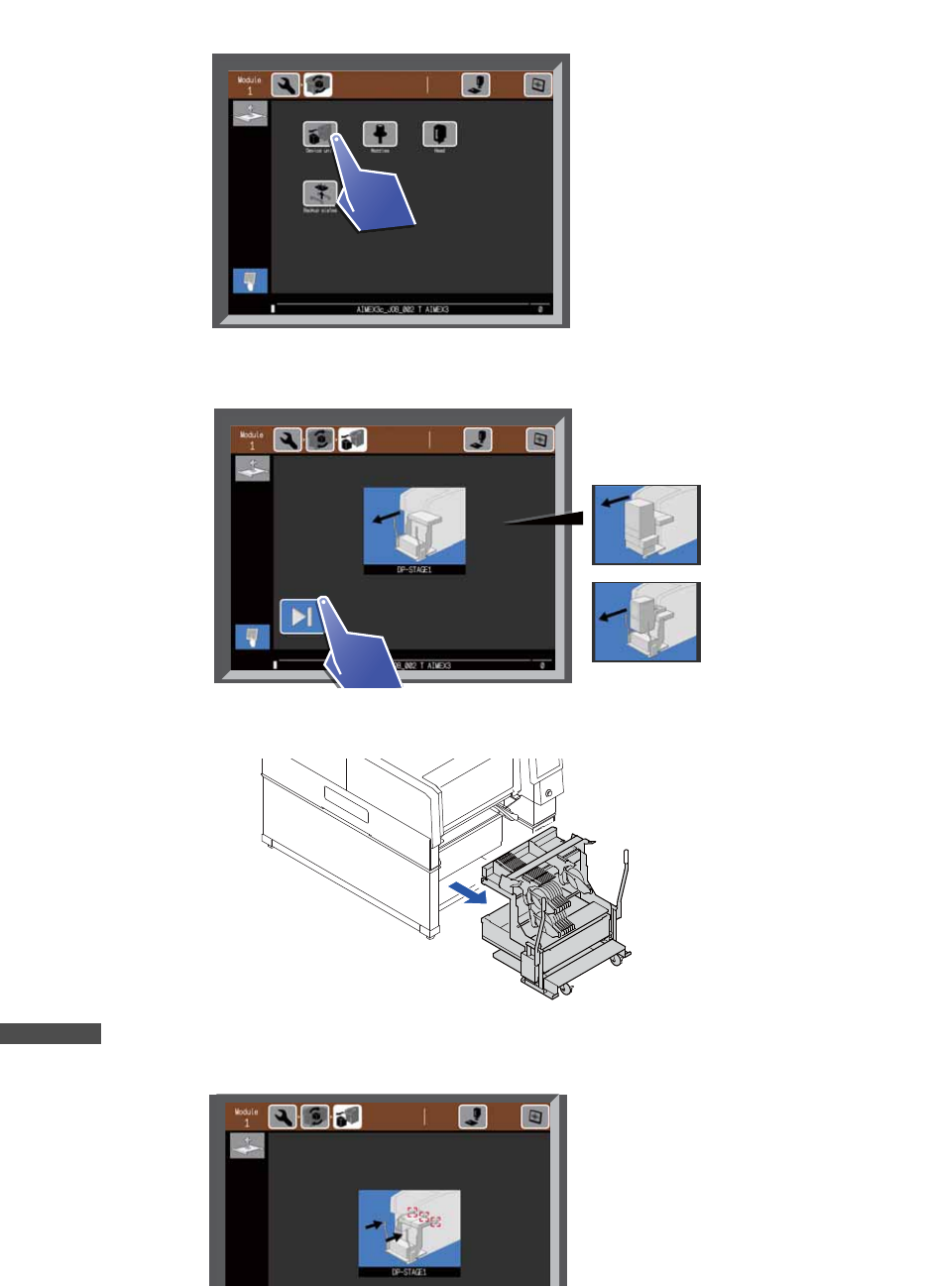

1. 请选择 [Device unit] 指令。
2. 显示取出供料单元的指示。请点击 [ 实行 ] 按键。
3. 请慢慢将供料单元拉出机器之外。
备注
此后操作画面上显示搭载供料单元的指示。
30SYS-1041
30SYS-1042
30SYS-0955
30SYS-1043
