SYS-AIMEX3C-007S0 5. 生产 AIMEX III/AIMEX IIIc 系统手册 141 5.4.3 供料器的更换 （料盘单元 -LTW(2)） 使用安装在料盘单元 -LTW (2) 中的供料器供应元件的时候， 如果生产中发生料尽时， 就会显示 供料器更换 向导画面。 供料器的打在方法与香料站搭 载的方法相同。请将供料器插入料盘单元 -LTW(2) 的供料器专用料槽内 30SYS-0990-S ᯏᑜᇳᓜ ᯏㄏ⌞䀙 ᯏ″…
5. 生产 SYS-AIMEX3C-007S0
140 AIMEX III/AIMEX IIIc 系统手册

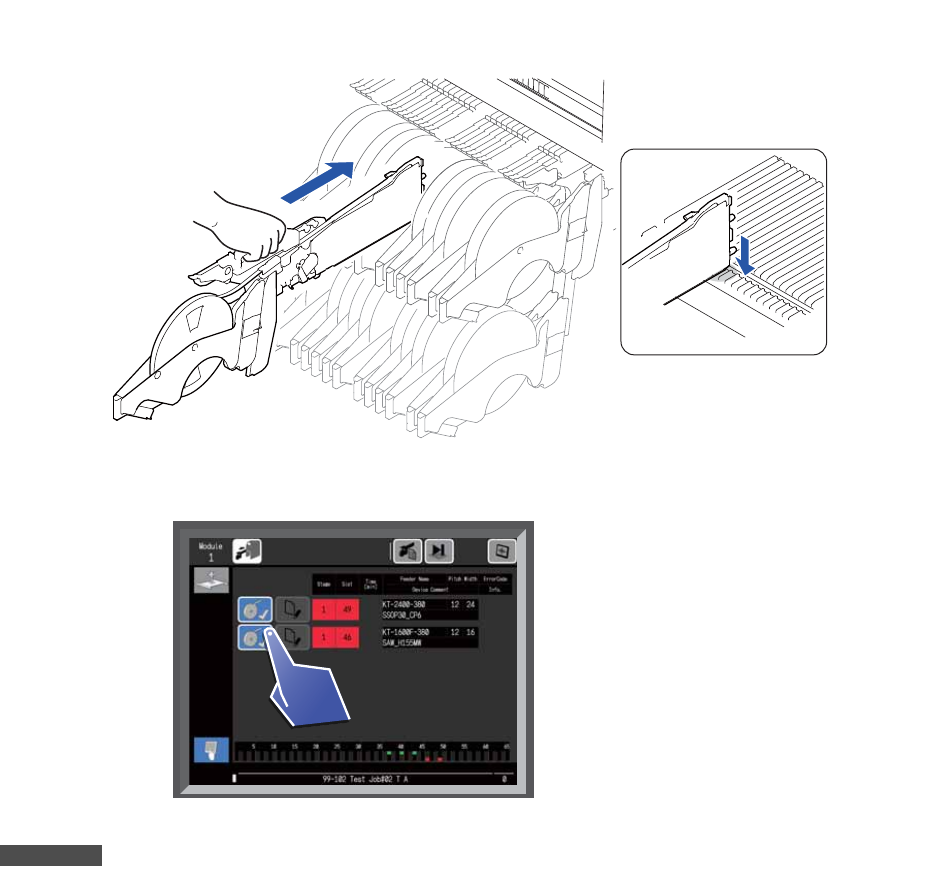

搭载供料器
1. 请将装有新料卷的供料器搭载到料槽上。供料器的搭载方法请参考 「3.11 在料站托架上安装供料
器」。
2. 对于搭载了供料器的料槽，在画面上将显示出 [ 供料器搭载 ] 按键。请点击 [ 搭载供料器 ] 按键。
备注
使用 Verify 功能时，不需要该操作。
30SYS-0143E
30SYS-0900
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
141
5.4.3 供料器的更换 （料盘单元 -LTW(2)）
使用安装在料盘单元 -LTW (2) 中的供料器供应元件的时候，如果生产中发生料尽时，就会显示 供料器更换
向导画面。
供料器的打在方法与香料站搭载的方法相同。请将供料器插入料盘单元 -LTW(2) 的供料器专用料槽内
30SYS-0990-S
ᯏᑜᇳᓜ
ᯏㄏ⌞䀙
ᯏ″
No.
בᯏಞ
䘷ᯏ䰪䐓
ᯏ″ؗᚥ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
142 AIMEX III/AIMEX IIIc 系统手册
连接了料盘单元 -LTW(2) 模组的向导画面
在连接着料盘单元 -LTW(2) 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补充 向导被优先
显示
当完成料盘补料或点击 [ 供料器搭载 ] 按键时，画面将切换成供料器搭载案内画面。
当上下任意一个料盘箱完成补充变为可生产状态时，供料器补料向导的示意图也变为有效。这种状况下点
击 [ 供料器搭载 ] 按键，画面就会切换为供料器搭载向导。
30SYS-0991
30SYS-0992
