XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
90
3）SFD 的位定义
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 2，通道 1 滤波系数
AD 滤波系数
Byte1
AD 通道 4，通道 3 滤波系数
SFD351
Byte2
AD 通道 6，通道 5 滤波系数
Byte3
AD 通道 8，通道 7 滤波系数
SFD352
Byte4
AD 通道 10，通道 9 滤波系数
Byte5
AD 通道 12，通道 11 滤波系数
SFD353
Byte6
AD2
AD1
用来指定 AD
模块的输入范
围，Byte6 低 4
位为 AD 通道 1
的设置位，高
4 位为 AD 通道
2 的设置位；
Byte7 低 4 位为
AD 通道 3 的设
置位，高 4 位
为 AD 通道 4
的设置位；
Byte8 低 4 位为
AD 通道 5 的设
置位，高 4 位
为 AD 通道 6
的设置位；
Byte9 低 4 位为
AD 通道 7 的设
置位，高 4 位
为 AD 通道 8
的设置位；
Byte10 低 4 位
为 AD 通道 9
的设置位，高
4 位为 AD 通道
10 的设置位；
Byte11 低 4 位
为 AD 通道 11
的设置位，高
4 位为 AD 通道
12 的设置位。
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte7
AD4
AD3
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD354
Byte8
AD6
AD5
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte9
AD8
AD7
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD355
Byte10
AD10
AD9
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte11
AD12
AD11
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD356~SFD359
保留
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
91
以第一模块为例，说明设置方式。
例：要设置第一个模块的输入第 1、第 0 通道的工作模式为 0～10V、输入第 3、第 2 通道的工
作模式为 0～5V、输入第 7、第 6、第 5、第 4 通道的工作模式为-10~10V、输入第 11、第 10、
第 9、第 8 通道的工作模式为-5~5V，第 0、第 1、第 2、第 3、第 4、第 5 通道的滤波系数设置
为 254，第 6、第 7、第 8、第 9、第 10、第 11 通道的滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=64FEH SFD352=6464H SFD353=1100H SFD354=2222H
SFD353=3333H

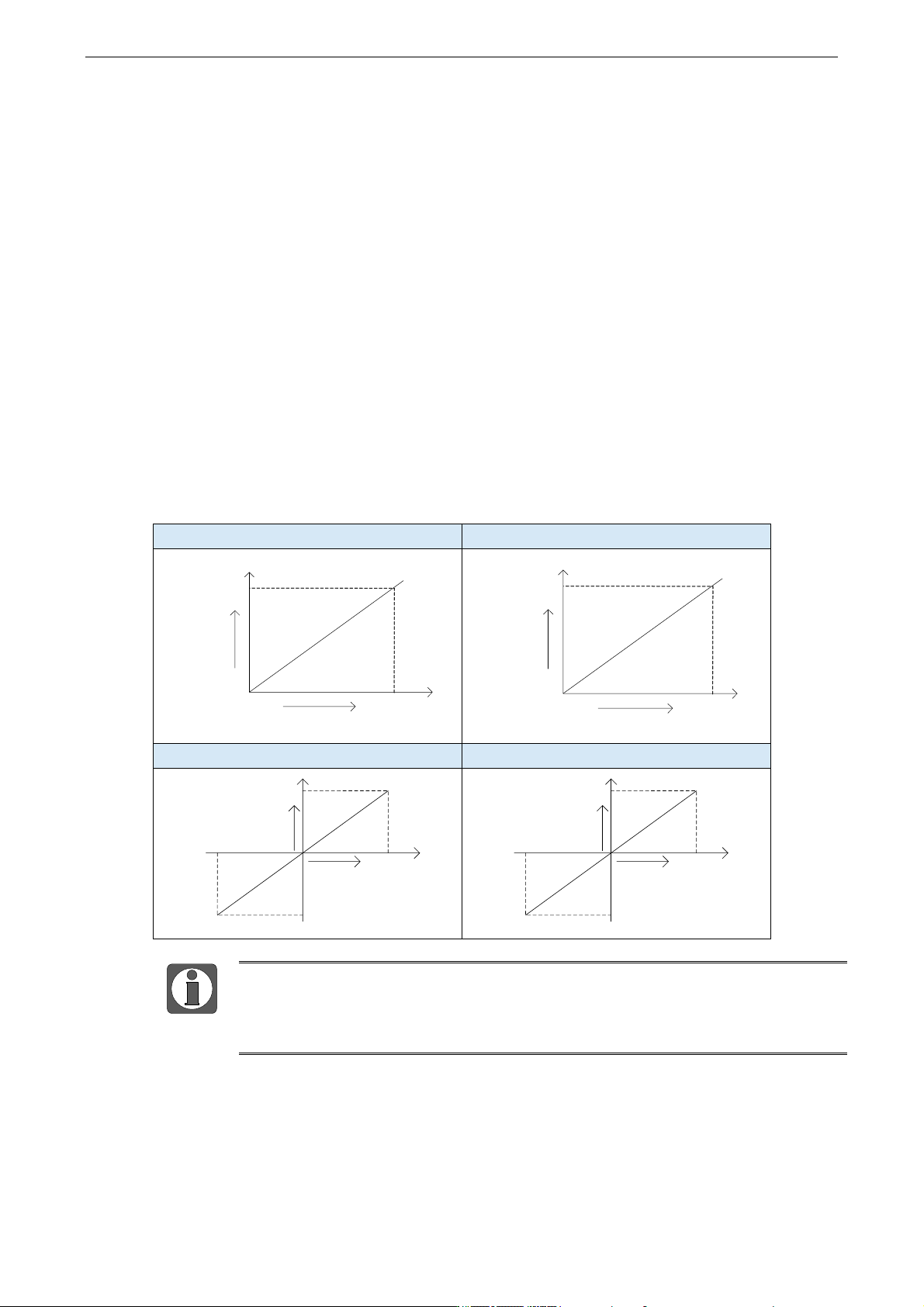

3.6.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~5V 模拟量输入
0~10V 模拟量输入
5v
+16383
0
数
字
量
模拟量
10v
+16383
0
模拟量
数
字
量
-5~5V 模拟量输入
-10~10V 模拟量输入
+8191
+5V
0
数
字
量
模拟量
-8192
-5V
+8191
+10V
0
数
字
量
模拟量
-8192
-10V
在通道使能开关开启的状态下，AD电压输入悬空时，对应的ID寄存器显示为
16383；AD电流输入悬空时，对应的ID寄存器显示为0。在通道使能开关关闭状态
下，AD电压/电流输入对应的ID寄存器显示为0。
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
92

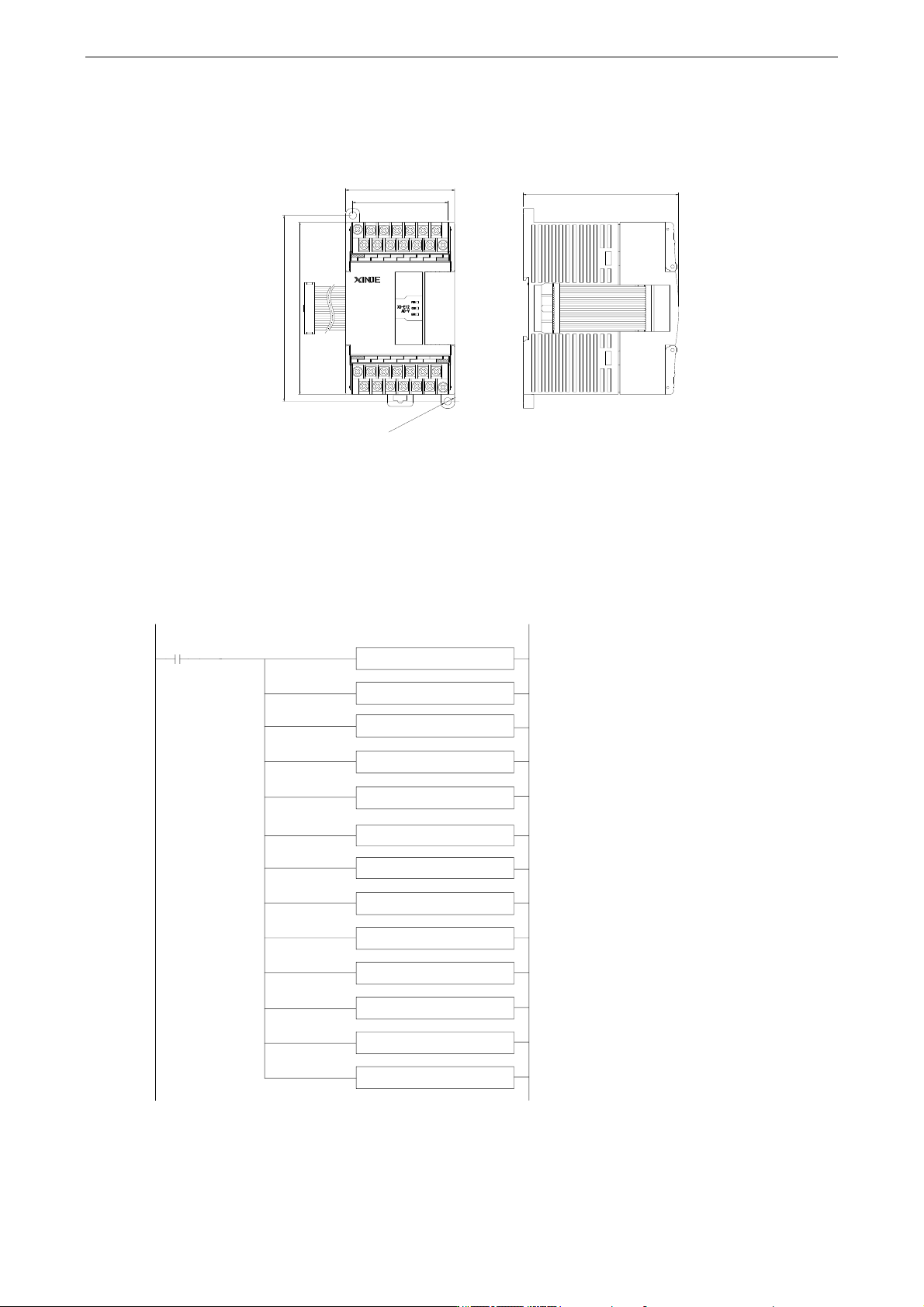

3.6.7 外观尺寸图
（单位：mm）
3.6.8 编程举例
例：实时读取 12 个通道的数据（以第 1 模块为例）
程序：
MOV ID10000 D0
SM0
MOV ID10001 D1
MOV ID10002 D2
MOV ID10003 D3
MSET Y10000 Y10013
MOV ID10004 D4
MOV ID10005 D5
MOV ID10006 D6
MOV ID10007 D7
MOV ID10008 D8
MOV ID10009 D9
MOV ID10010 D10
MOV ID10011 D11
