XD 系列 PLC 扩展模块用户手册 1.模块信息概要
7
3）安装要求
XD 系列模拟量输入输出、温度控制模块可以安装在 XD 系列 PLC 的主单元、扩展单元、扩展
模块和特殊功能模块右边，其安装可以使用 DIN46277 导轨（宽 35mm），或者直接用 M3 螺丝
固定。
⚫ 使用 DIN46277 导轨安装
基本单元和扩展模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导轨的装
配拉钩，取下产品即可。
⚫ 螺丝直接安装
24V+
24V- C0 C2
VI3VI2VI1VI0
AI0 AI2 AI3
C3C2C1C0
AI1
C1 C3
AI
AI
安装螺钉 M3
DIN 导轨挂钩
XD 系列 PLC 扩展模块用户手册 1.模块信息概要
8
4）端子排布线
⚫ Y 端子产品的使用
Y 形端子尺寸：
B： Y 形部分的外缘尺寸
d1：插入导线部分的外径
d2：Y 形部分的内缘尺寸（压螺丝部分）
L：全长
合适尺寸：
B： 6mm 以下； L： 13mm 以下；
d2：3.2mm 以下
⚫ 布线方法
1
、
断开电源；
2
、
打开模拟量 I/O 端子排盖；
3
、
将信号线的压接端子安装在规定的端子上，用螺丝刀松开端子螺钉，插入压接端子；接
着，拧紧端子螺钉即可。
4
、
关闭模拟量 I/O 端子排盖。
⚫ 请确认规格，选择合适的模块。
⚫ 进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。
⚫ 在连线前，请再次确认模块和连接设备的规格，确保没有问题。
⚫ 在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等故
障。
⚫ 安装、配线等作业，必须在切断全部电源后进行。
端子排盖

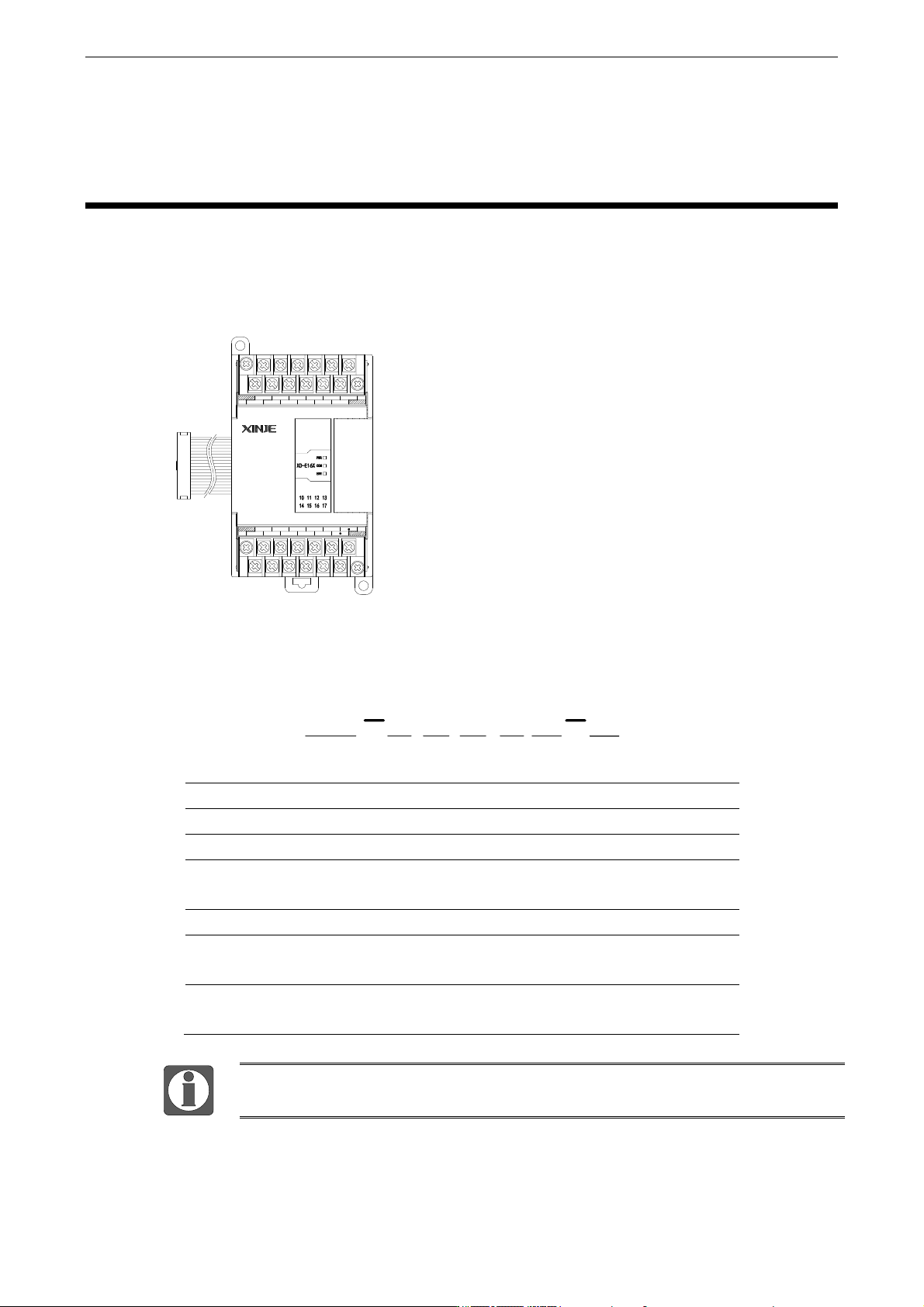

XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
9
2 数字量扩展模块
2.1 模块概述
XD 系列 PLC 可外部扩展 XD-EnXmY 输入输出模块，每
个 XD3/XD3E 系列 PLC 可 扩 展 10 个 模 块 、
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，
XD1/XD2 不支持扩展模块；模块种类丰富，外形小巧，
为更多的输入和输出点提供了可能，满足了实际生产需
要。
2.1.1 命名规则
XD E
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入点数
8 或 16 或 32
④
输入点类型
X：表示输入点为 NPN 型输入
PX：表示输入点为 PNP 型输入
⑤
输出点数
8 或 16 或 32
⑥
输出形式
YT：晶体管输出
YR：继电器输出
⑦
电源类型
E：AC220V
C：DC24V
⚫ XD-E8YT/R、XD-E16YT/R 机型无需外部供电；XD-E8X、XD-E16X、XD-
E8X8YT/R 机型为 DC 24V 供电。
3210
7654
X
X
X0
X1
X2
X3
X4
X5
X6
X7
COM
COM
X12
X13
X14
X15
X16
X17X11
24V+
24V- COM
COM
X10
