XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
144
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
⚫ FROM/TO 指令只能写在 BLOCK 顺序功能块里，固件版本 V3.4.5 以下的 XD
系列 PLC 仅允许最多 8 个 BLOCK 功能块；固件版本 V3.4.5 及以上的 XD/XL
系列 PLC，程序里最多可写 100 个 BLOCK，但同时最多只能运行 8 个。
⚫ 模块起始编号从 K10000 开始，#1 模块为 K10000，#2 模块为 K10001……以
此类推，#16 模块为 K10015。
2）模块参数内部地址
From/ToData
说明
备注
K0
CH1 标定砝码重量
双字
K2
CH1 快采滤波宽度
字
K3
CH1 滤波深度
字
K4
CH1 带宽系数
字
K5
CH1 衰减比系数
字
K6
CH1 低通截止频率
字
K7
CH1 共振频率（0.1Hz）
字
K8
CH2 标定砝码重量
双字
K10
CH2 快采滤波宽度
字
K11
CH2 滤波深度
字
K12
CH2 带宽系数
字
K13
CH2 衰减比系数
字
K14
CH2 低通截止频率
字
K15
CH2 共振频率（0.1Hz）
字
K16
CH3 标定砝码重量
双字
K18
CH3 快采滤波宽度
字
K19
CH3 滤波深度
字
K20
CH3 带宽系数
字
K21
CH3 衰减比系数
字
K22
CH3 低通截止频率
字
K23
CH3 共振频率（0.1Hz）
字
K24
CH4 标定砝码重量
双字
K26
CH4 快采滤波宽度
字
K27
CH4 滤波深度
字
K28
CH4 带宽系数
字
K29
CH4 衰减比系数
字
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
145
From/ToData
说明
备注
K30
CH4 低通截止频率
字
K31
CH4 共振频率（0.1Hz）
字
3）参数说明
参数名称
说明
标定砝码重量
标定时写入的相应砝码值；
快采样滤波宽度
快速采样时滤波的平均次数；
衰减比系数
数值设置越大越稳定，不易过大，过大容易导致采样值失真而且灵敏度降
低；
带宽系数
同上；
共振频率
秤体本身的固有频率，可通过内部测量得到，数据越准，滤波效果越好；
滤波深度
数值设置越大越稳定，灵敏度越低。

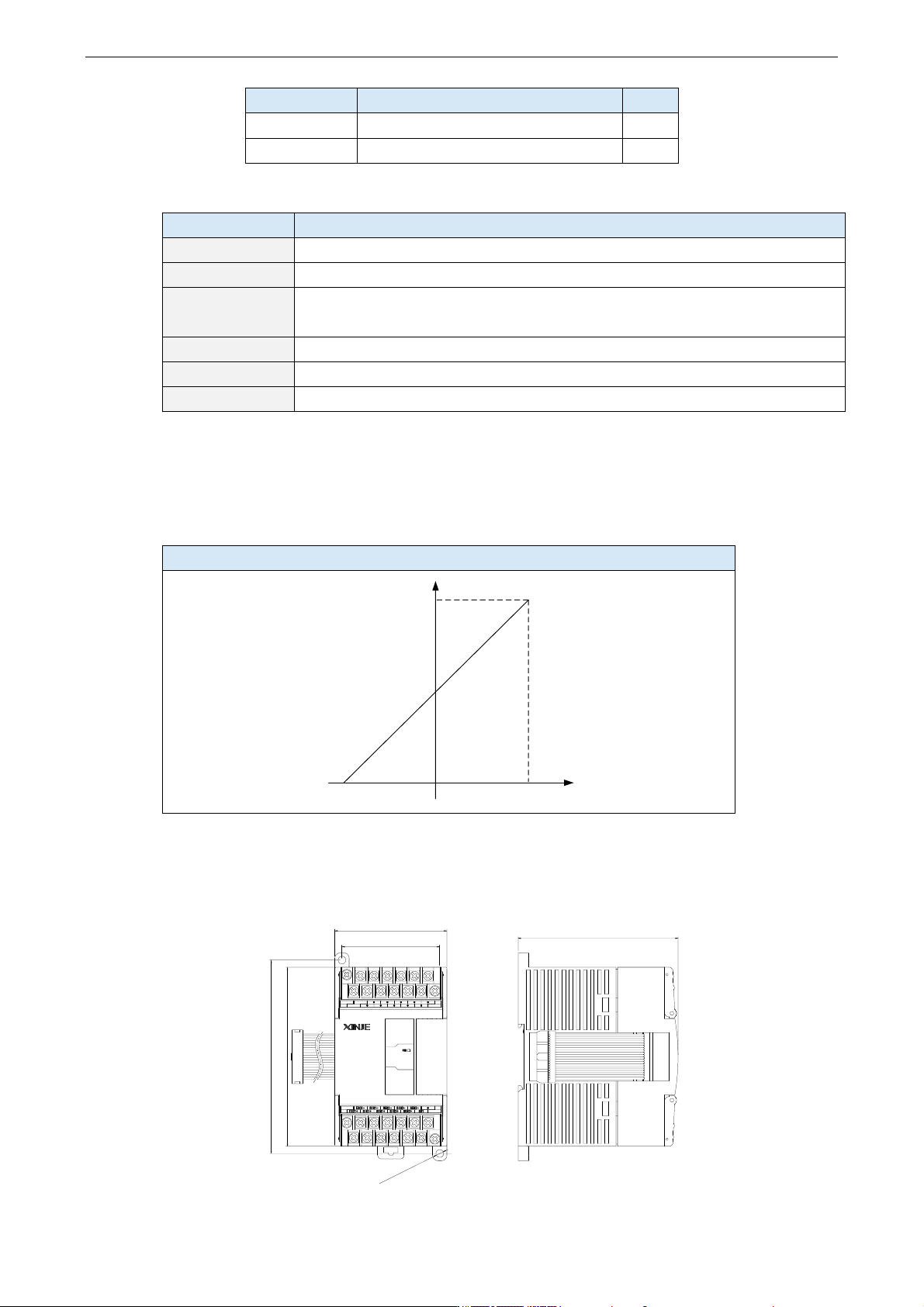

6.2.10 模数转换图
输入电压模拟量与转换的数字量关系如下图所示：
0~39.06mV 电压模拟量输入
模拟量
数
字
量
-39.06mv 39.06mv
0
16777215
8388607
6.2.11 外观尺寸图
（单位：mm）
63.0
100.0
108.0
55.0
2-
∅
4.3
XD-E2WT-A
AI
24V+
24V-
89.9
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
146
6.2.12 编程举例
例：以 1#模块通道 1 为例：
程序：
M0
SBLOCK
顺序功能块1
M11
OUT Y10002
K10000 K0 K2 HD0
Y10003
TMR T3 K50 K100
T3
RST Y10003
RST M0
M90
OUT Y10000
TO
SBLOCKE
置零
通道1清零
通道1砝码写入
HD0：左秤砝码输入值
通道1标定
通道1标定
通道1砝码
开启快采样
通道1快采样使能
说明：
通过 Y10002 进行清零。
通过 FORM/TO 指令进行砝码值写入，首先将砝码值输入到数据寄存器 HD0 中，置位 M0，将
数据寄存器 HD0 写入到#1 模块的通道 1；
先放置砝码，然后通过 Y10003 进行标定，当重量显示值与砝码值相同时，标定完成。
通过 Y10000 进行快慢采样切换，当 Y10000 被打开时，通道 1 以当前设定的快采样频率采集数
据，被关闭时，以当前设定的慢采样频率采集数据。
