1.4 模块的安装

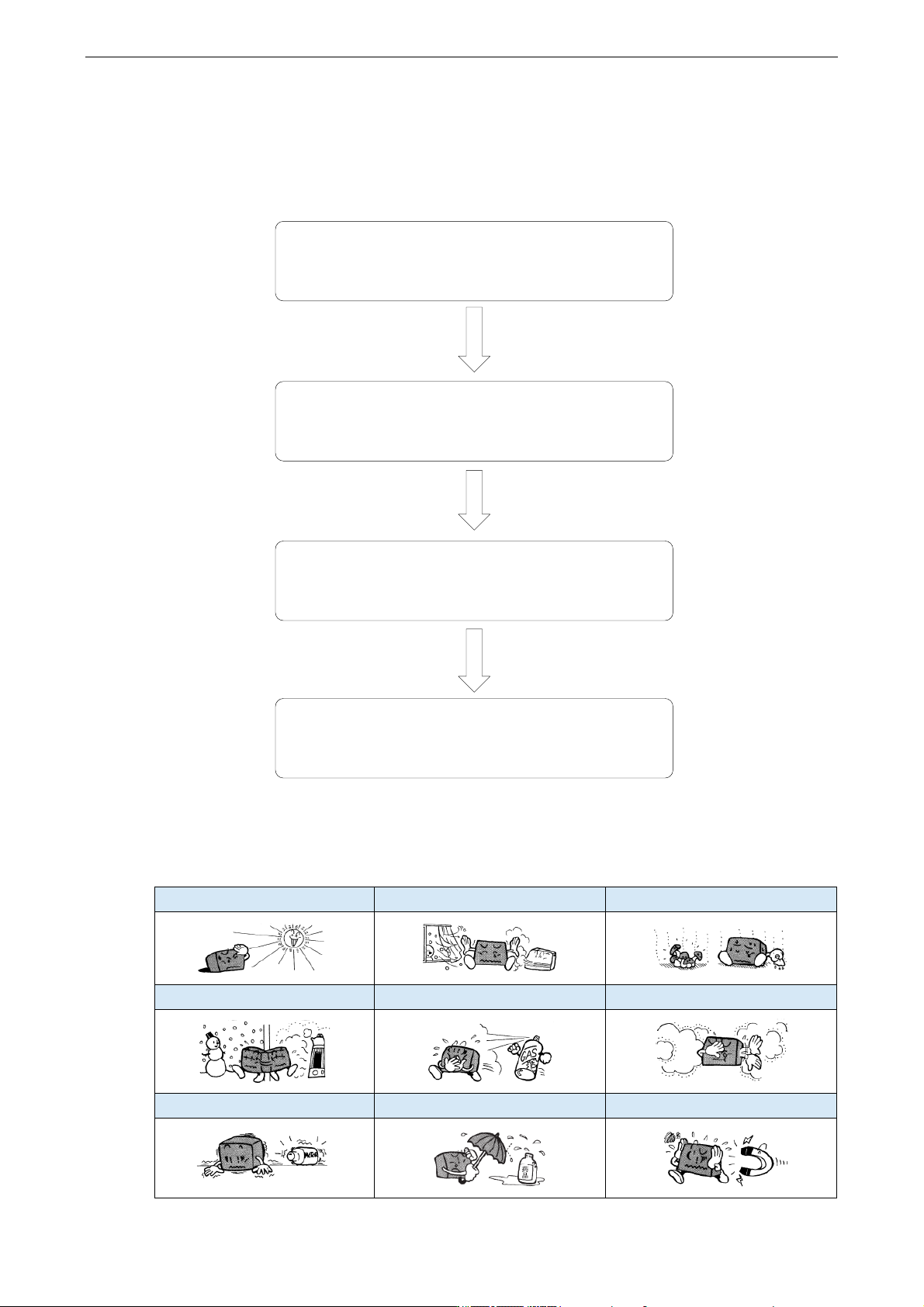

1）安装步骤
检查特殊功能模块安装现场是否合适
1、
检查安装环境
为特殊模块的安装做好准备
2、
安装准备
将模块安装在PLC主单元右侧
3、
安装模块
检查模块是否安装正确
4、
调试
2）安装环境
不要安装在以下环境中：
阳光直射
环境温度超出 0~50℃
环境温度超出 35~85%RH
因温度急剧变化出现结露
腐蚀性气体和可燃气体
灰尘、盐分、铁屑、油烟多
直接受到振动和冲击
喷洒油、药品等
强磁场、强电场
XD 系列 PLC 扩展模块用户手册 1.模块信息概要
7
3）安装要求
XD 系列模拟量输入输出、温度控制模块可以安装在 XD 系列 PLC 的主单元、扩展单元、扩展
模块和特殊功能模块右边，其安装可以使用 DIN46277 导轨（宽 35mm），或者直接用 M3 螺丝
固定。
⚫ 使用 DIN46277 导轨安装
基本单元和扩展模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导轨的装
配拉钩，取下产品即可。

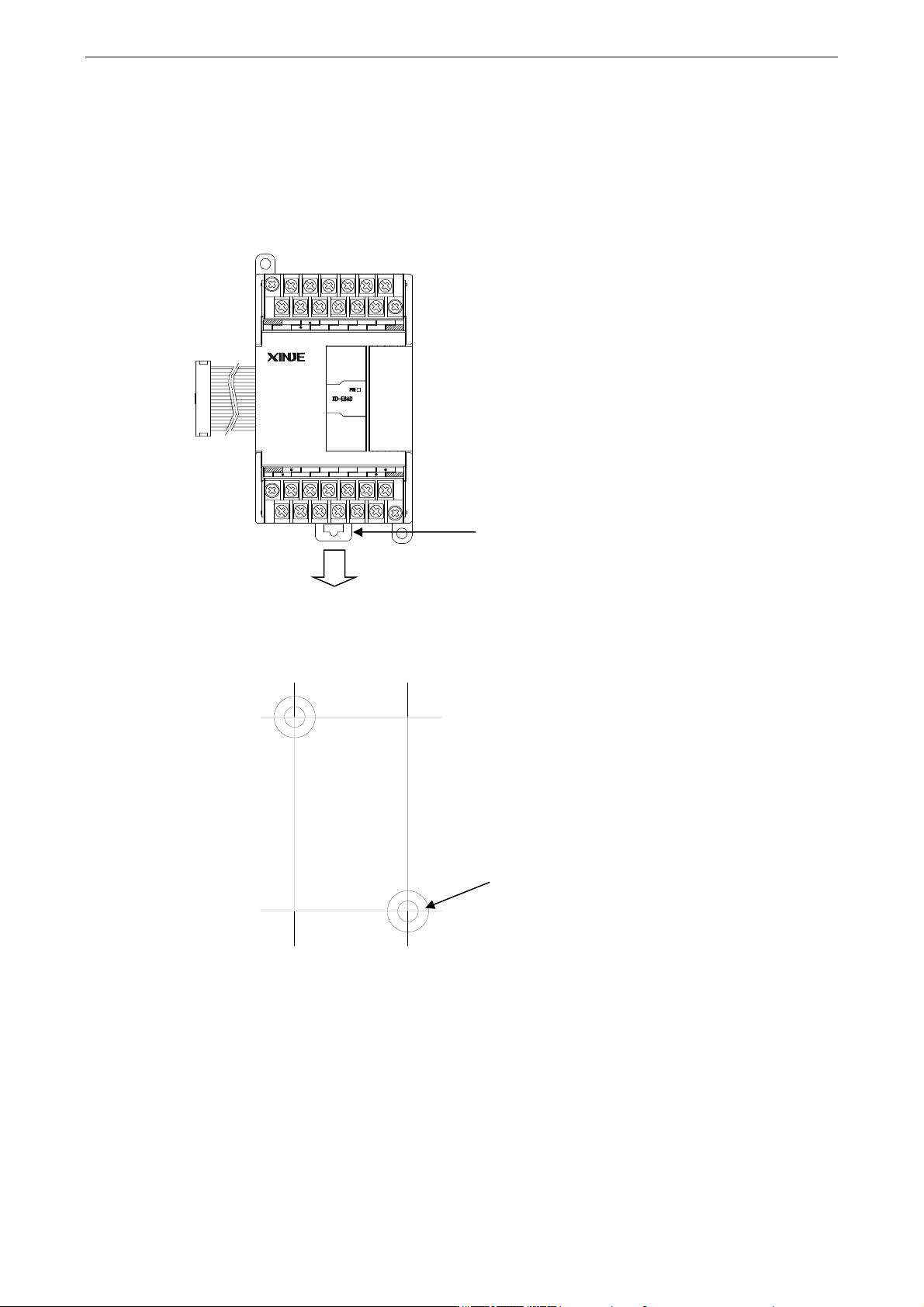

⚫ 螺丝直接安装
24V+
24V- C0 C2
VI3VI2VI1VI0
AI0 AI2 AI3
C3C2C1C0
AI1
C1 C3
AI
AI
安装螺钉 M3
DIN 导轨挂钩
XD 系列 PLC 扩展模块用户手册 1.模块信息概要
8
4）端子排布线
⚫ Y 端子产品的使用

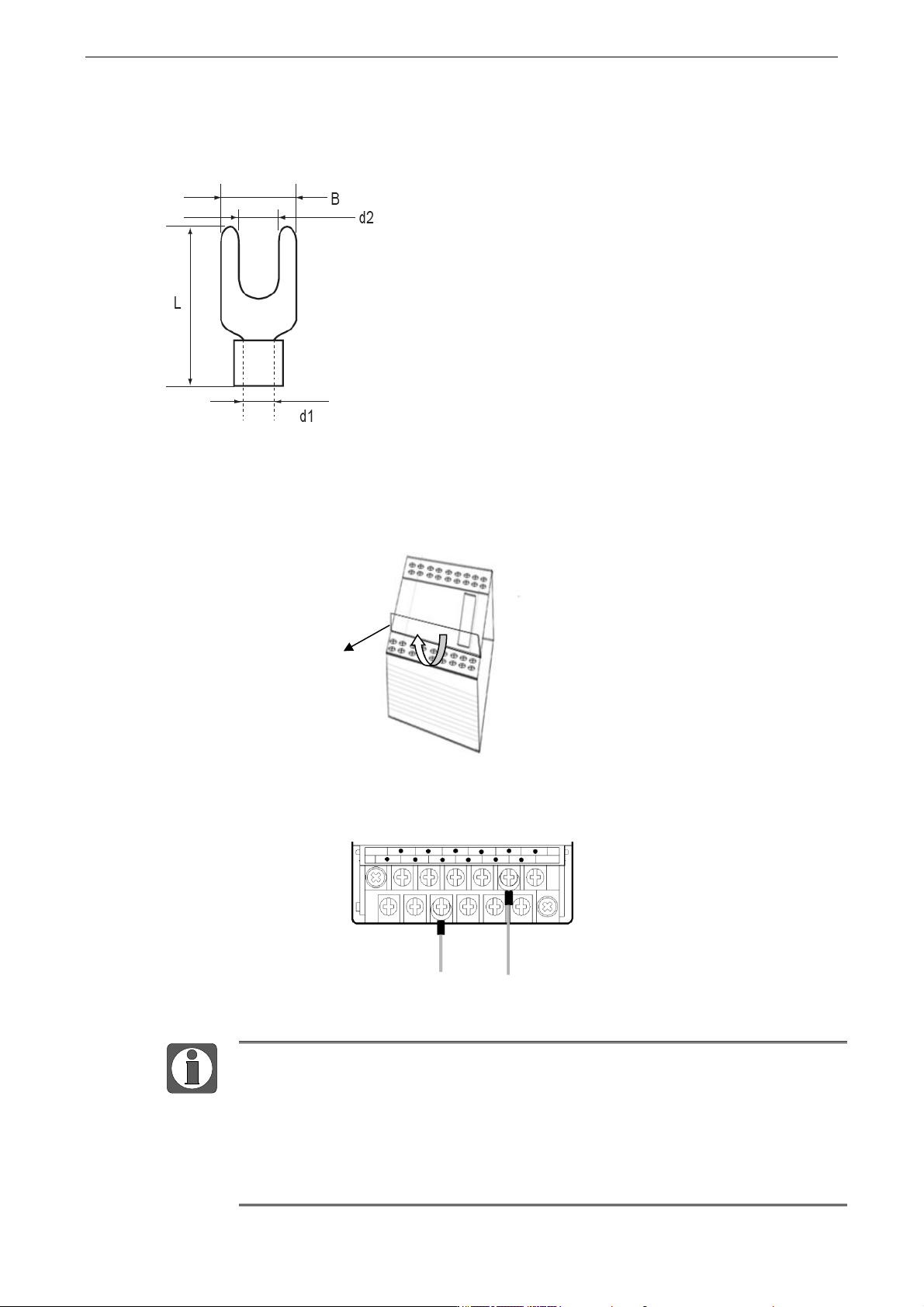

Y 形端子尺寸：
B： Y 形部分的外缘尺寸
d1：插入导线部分的外径
d2：Y 形部分的内缘尺寸（压螺丝部分）
L：全长
合适尺寸：
B： 6mm 以下； L： 13mm 以下；
d2：3.2mm 以下
⚫ 布线方法
1
、
断开电源；
2
、
打开模拟量 I/O 端子排盖；
3
、
将信号线的压接端子安装在规定的端子上，用螺丝刀松开端子螺钉，插入压接端子；接
着，拧紧端子螺钉即可。
4
、
关闭模拟量 I/O 端子排盖。
⚫ 请确认规格，选择合适的模块。
⚫ 进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。
⚫ 在连线前，请再次确认模块和连接设备的规格，确保没有问题。
⚫ 在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等故
障。
⚫ 安装、配线等作业，必须在切断全部电源后进行。
端子排盖
