XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
117

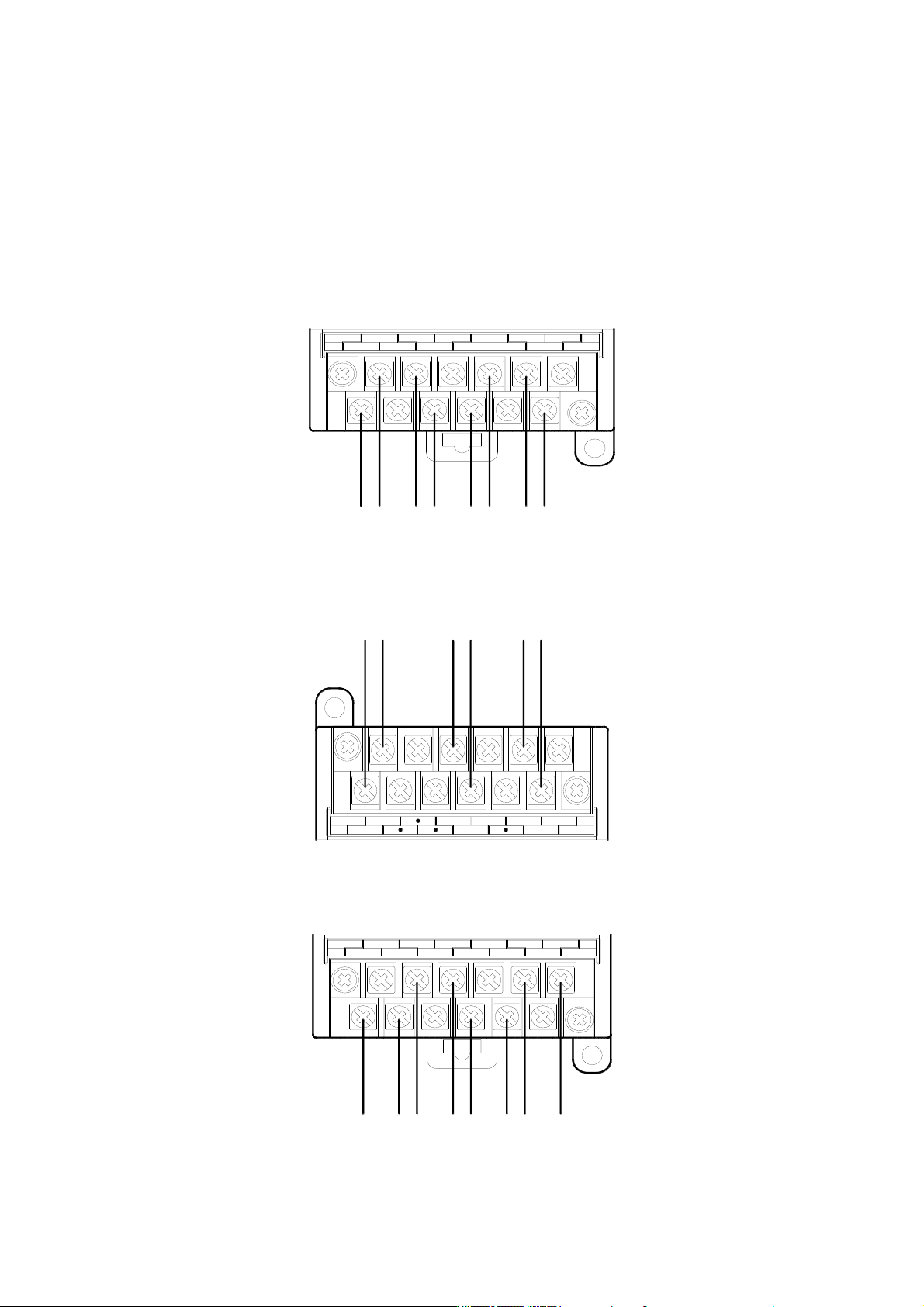

5.2.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E4AD2DA 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输入
2）电压单端输出
3）电流单端输入
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
VI0-
VI0+
VI1-
VI1+
VI2-
VI2+
VI3-
VI3+
OCH
1CH
2CH
3CH
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
VO0-
VO0+
VO1-
VO1+
0CH
1CH
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
AI0-
AI0+
AI1-
AI1+
AI2-
AI2+
AI3-
AI3+
OCH 1CH
2CH
3CH
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
118

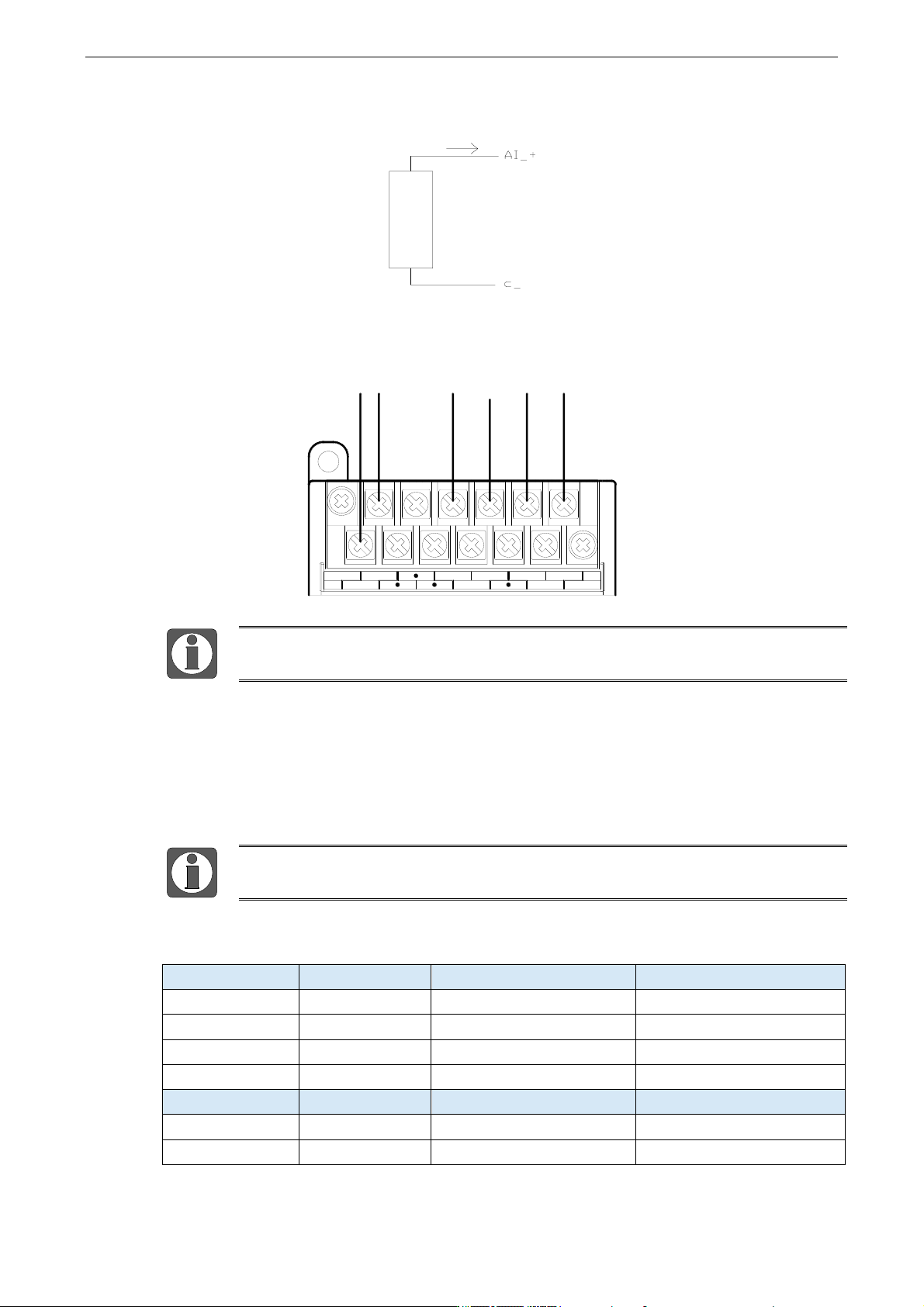

XD-E4AD2DA 电流输入侧接线如下图所示：
4）电流单端输出
电流输出无需串接 DC24 电源！
5.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10000
Y10000
X10000
1CH
ID10001
Y10001
X10001
2CH
ID10002
Y10002
X10002
3CH
ID10003
Y10003
X10003
通道
DA 信号
通道的使能开关
-
0CH
QD10000
Y10004
-
1CH
QD10001
Y10005
-
外
部
电
流
设
备
i
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
AO0-
AO0+
AO1-
AO1+
0CH
1CH
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
119
第二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10100
Y10100
X10100
1CH
ID10101
Y10101
X10101
2CH
ID10102
Y10102
X10102
3CH
ID10103
Y10103
X10103
通道
DA 信号
通道的使能开关
-
0CH
QD10100
Y10104
-
1CH
QD10101
Y10105
-
第三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10200
Y10200
X10200
1CH
ID10201
Y10201
X10201
2CH
ID10202
Y10202
X10202
3CH
ID10203
Y10203
X10203
通道
DA 信号
通道的使能开关
-
0CH
QD10200
Y10204
-
1CH
QD10201
Y10205
-
第四扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10300
Y10300
X10300
1CH
ID10301
Y10301
X10301
2CH
ID10302
Y10302
X10302
3CH
ID10303
Y10303
X10303
通道
DA 信号
通道的使能开关
-
0CH
QD10300
Y10304
-
1CH
QD10301
Y10305
-
第五扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10400
Y10400
X10400
1CH
ID10401
Y10401
X10401
2CH
ID10402
Y10402
X10402
3CH
ID10403
Y10403
X10403
通道
DA 信号
通道的使能开关
-
0CH
QD10400
Y10404
-
1CH
QD10401
Y10405
-
