XD 系列 PLC 扩展模块用户 手册 4. 模拟量输出 模块 96 4.2. 2 端子说明 通道 端子名 信号名 CH0 AO0 电流模拟量输出 VO0 电压模拟量输出 C0 CH0 模拟量输 出公共端 CH1 AO1 电流模拟量输出 VO1 电压模拟量输出 C1 CH1 模拟量输 出公共端 - 24V+ +24V 电源 24V - 电源公共端 4.2. 3 外部连 接 外部连接时，注意以 下几个方面： ⚫ 为避免干扰 ，请使用 屏蔽…
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
95
4.2 12bit 模拟量电流电压输出模块 XD-E2DA
4.2.1 模块特点及规格
XD-E2DA 模拟量输入输出模块，将 2 路数字量转换成模拟
量，并且把他们传输到 PLC 主单元，且与 PLC 主单元进行
实时数据交互。
1）模块特点
⚫ 2 通道模拟量输出。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输出
电压输出
电流输出
模拟量输出范围
0~5V、0~10V、-5~5V、-
10~10V
（外部负载电阻 2KΩ~1MΩ）
0~20mA、4~20mA
（外部负载电阻小于 500Ω）
数字输入范围
0~4095 或-2048~2047
分辨率
1/4095（12Bit）
综合精确度
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
V7 以下版本的 XD-E2DA 模块不支持-5~5V、-10~10V 范围。
XD-E2DA
AO
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
96

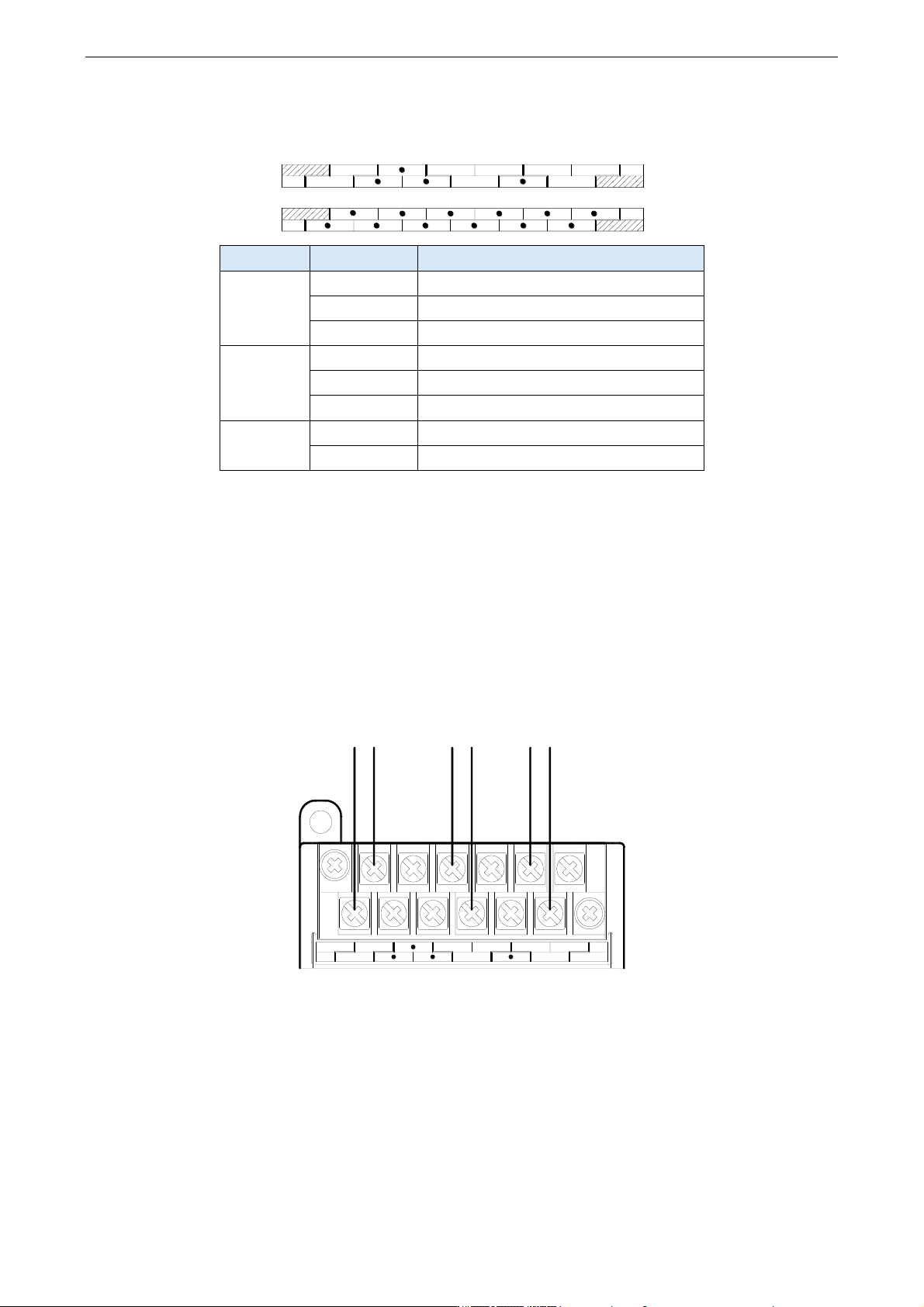

4.2.2 端子说明
通道
端子名
信号名
CH0
AO0
电流模拟量输出
VO0
电压模拟量输出
C0
CH0 模拟量输出公共端
CH1
AO1
电流模拟量输出
VO1
电压模拟量输出
C1
CH1 模拟量输出公共端
-
24V+
+24V 电源
24V-
电源公共端
4.2.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E2DA 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输出
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
VO0-
VO0+
VO1-
VO1+
0CH
1CH
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
97

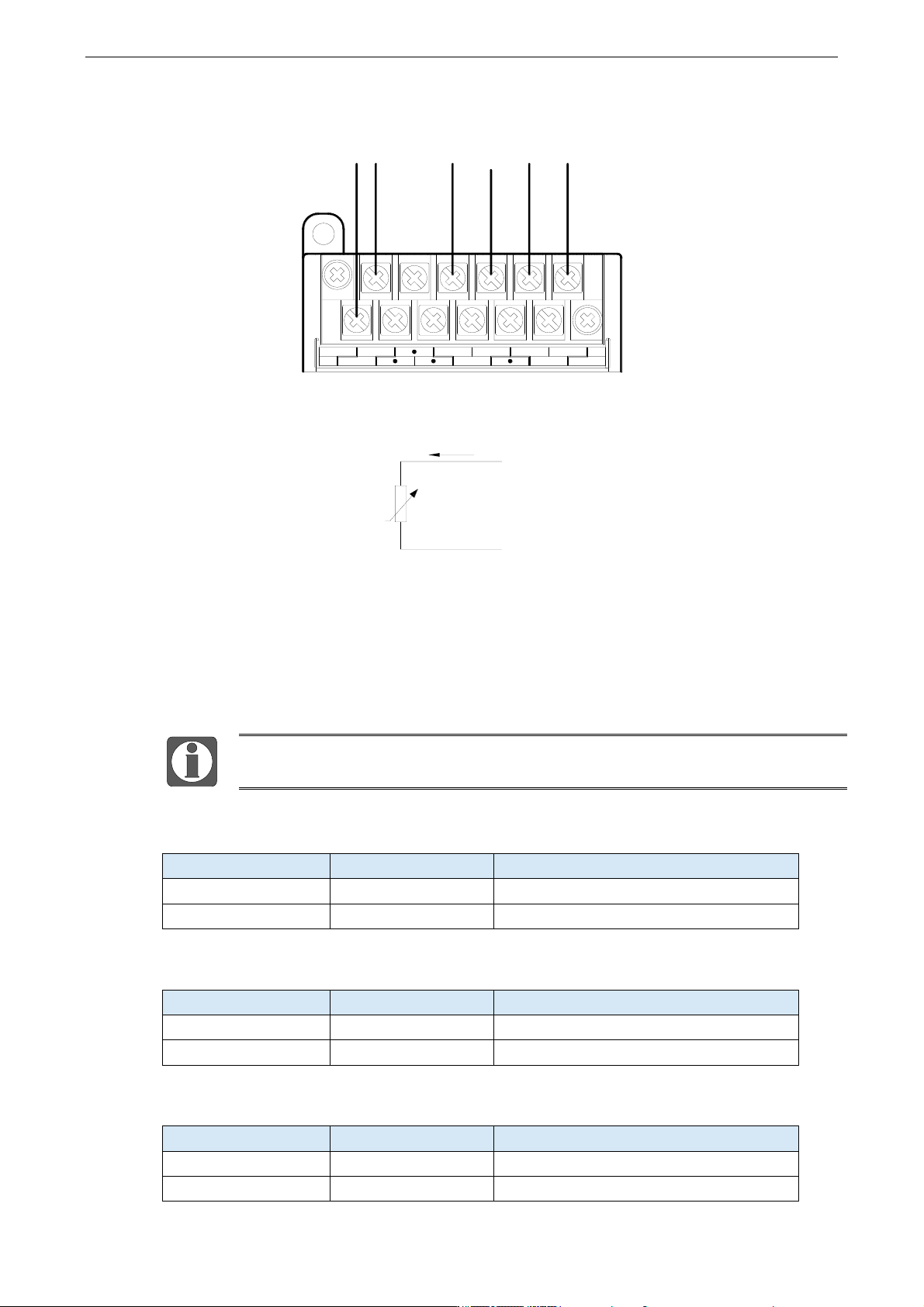

2）电流单端输出
XD-E2DA 电流输出侧接线如下图所示：
R<500Ω
i
AO_+
C_
4.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄
存器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10000
Y10000
1CH
QD10001
Y10001
第二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10100
Y10100
1CH
QD10101
Y10101
第三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10200
Y10200
1CH
QD10201
Y10201
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
AO0-
AO0+
AO1-
AO1+
0CH
1CH
