XD 系列 PLC 扩展模块用户 手册 4. 模拟量输出 模块 110 2 、 在右侧模块列表中 选择模块拖动到对 应位置，或 者在右侧模 块列表中 双击选择 模块： 3 、 双击对应模块图标 ，可进入模块配置 界面， 选择 DA 通道对应的电 压或电流输出模式 。 4 、 点击 “ ” 获取扩展模块的默认 配置参数。 5 、 扩展模块参数设置 完毕之后，点击 “ ” 将设定值写 入 PLC 中，断电后再重新 上电方生 效，模块组态节点…
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
109
第十五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11400
Y11600
1CH
QD11401
Y11601
2CH
QD11402
Y11602
3CH
QD11403
Y11603
第十六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11500
Y11700
1CH
QD11501
Y11701
2CH
QD11502
Y11702
3CH
QD11503
Y11703
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输出的使能开关，对应的输出通道保持原来输出不变。
4.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。

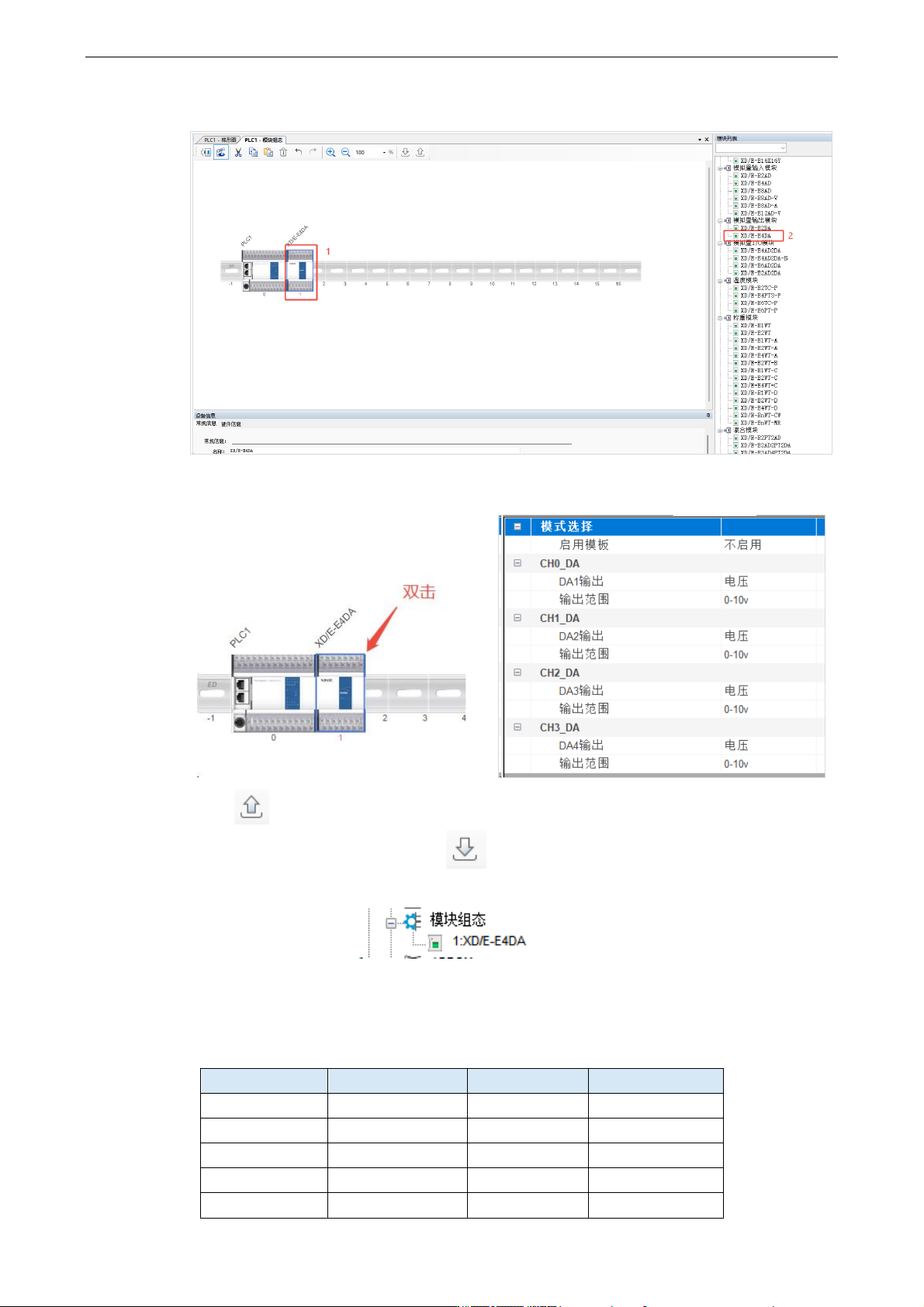

XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
110
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，选择 DA 通道对应的电压或电流输出模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
2）Flash 寄存器设置
扩展模块输出通道有电压、电流两种模式可选，电流有 0~20mA、4~20mA 可选，电压有 0～
5V、0～10V 可选，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479

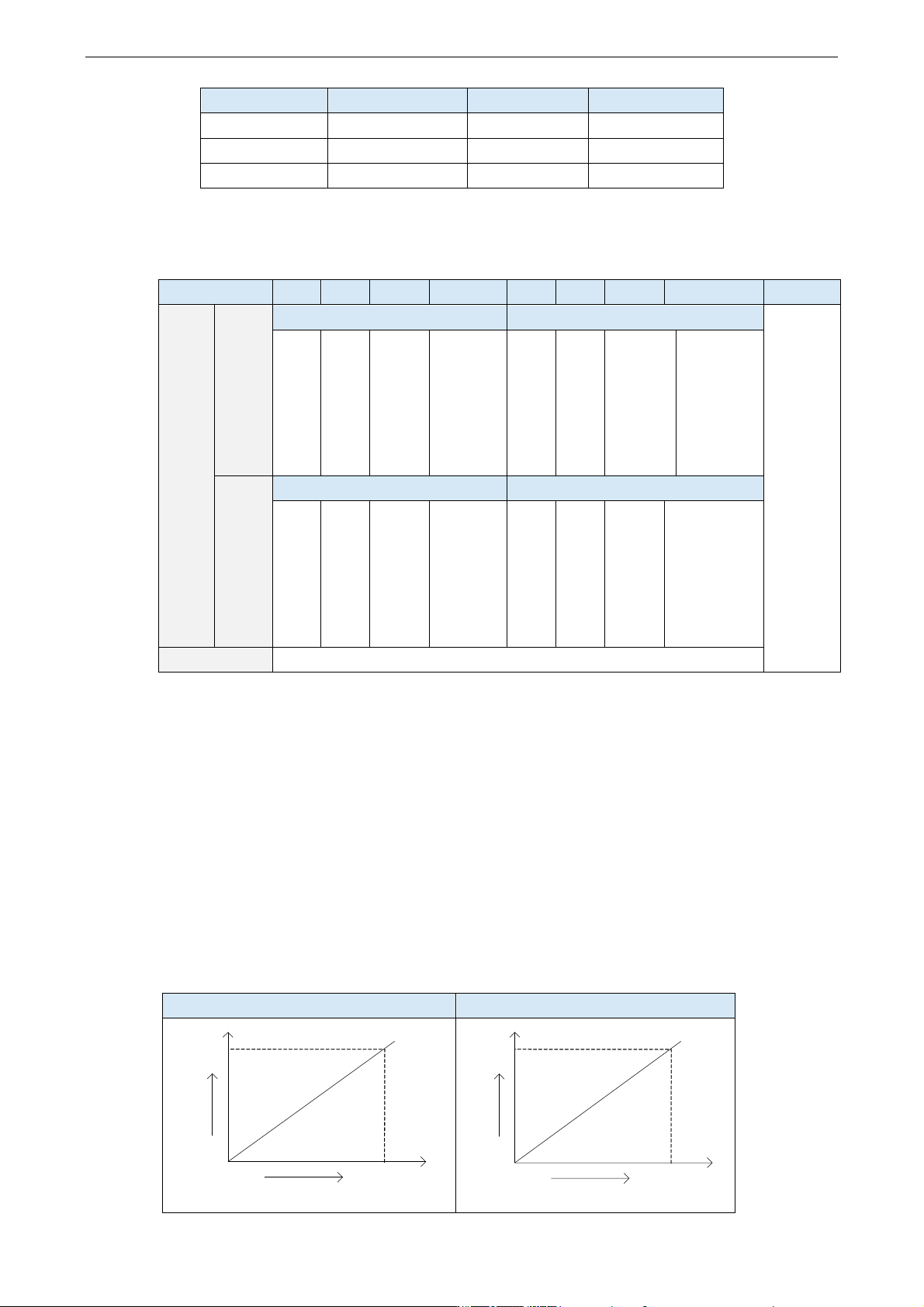

XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
111
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
3）SFD 的位定义
以第一模块为例，说明设置方式。
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
DA2
DA1
用 来 指 定
DA 模块的
输入范围，
Byte0 的低
4 位为 DA
通道 1 的
设置位，高
4 位为 DA
通道 2 的
设置位。
保留
保留
0：电压
输出
1：电流
输出
0：0~10V
1：0~5V
0：
0~20mA
1：
4~20mA
保留
保留
0：电压
输出
1：电流
输出
0：0~10V
1：0~5V
0：0~20mA
1：4~20mA
Byte1
DA4
DA3
保留
保留
0：电压
输出
1：电流
输出
0：0~10V
1：0~5V
0：
0~20mA
1：
4~20mA
保留
保留
0：电压
输出
1：电流
输出
0：0~10V
1：0~5V
0：0~20mA
1：4~20mA
SFD351~SFD359
保留
例：要设置输出第 3 通道、第 2 通道、第 1 通道、第 0 通道的工作模式分别为 0～10V、0～
10V、0～20mA、0～20mA。
方法一：
可以在配置面板上直接配置，其配置方法如上 7-1 节所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：SFD350=0022H
4.3.6 模数转换图
输出的数字量与其对应的模拟量数据的关系如下表所示：
⚫ 模拟量电压模数转换图
0~5V 模拟量输出
0~10V 模拟量输出
5v
+4095
0
模
拟
量
数字量
10v
+40950
模
拟
量
数字量
